Kit Calado VAG 1.4 1.6 1.9 2.0 SDI/TDI | T10100 & T10050

Kit de calado para motores VAG 1.4, 1.6, 1.9 y 2.0 SDI/TDI

Este juego de herramientas está diseñado para realizar trabajos de calado, bloqueo y sincronización en numerosos motores diésel del Grupo VAG instalados en vehículos Volkswagen, Audi, Seat y Skoda.

El conjunto permite mantener correctamente posicionados el cigüeñal, el árbol de levas y, cuando corresponde, la bomba de inyección durante intervenciones sobre el sistema de distribución.

Resulta especialmente indicado para operaciones como:

• Sustitución de la correa de distribución.
• Comprobación del calado del motor.
• Ajuste de la sincronización.
• Desmontaje y montaje del árbol de levas.
• Trabajos sobre la bomba de inyección.
• Intervenciones sobre tensores de la distribución.
• Desmontaje de la correa auxiliar cuando el procedimiento lo requiera.

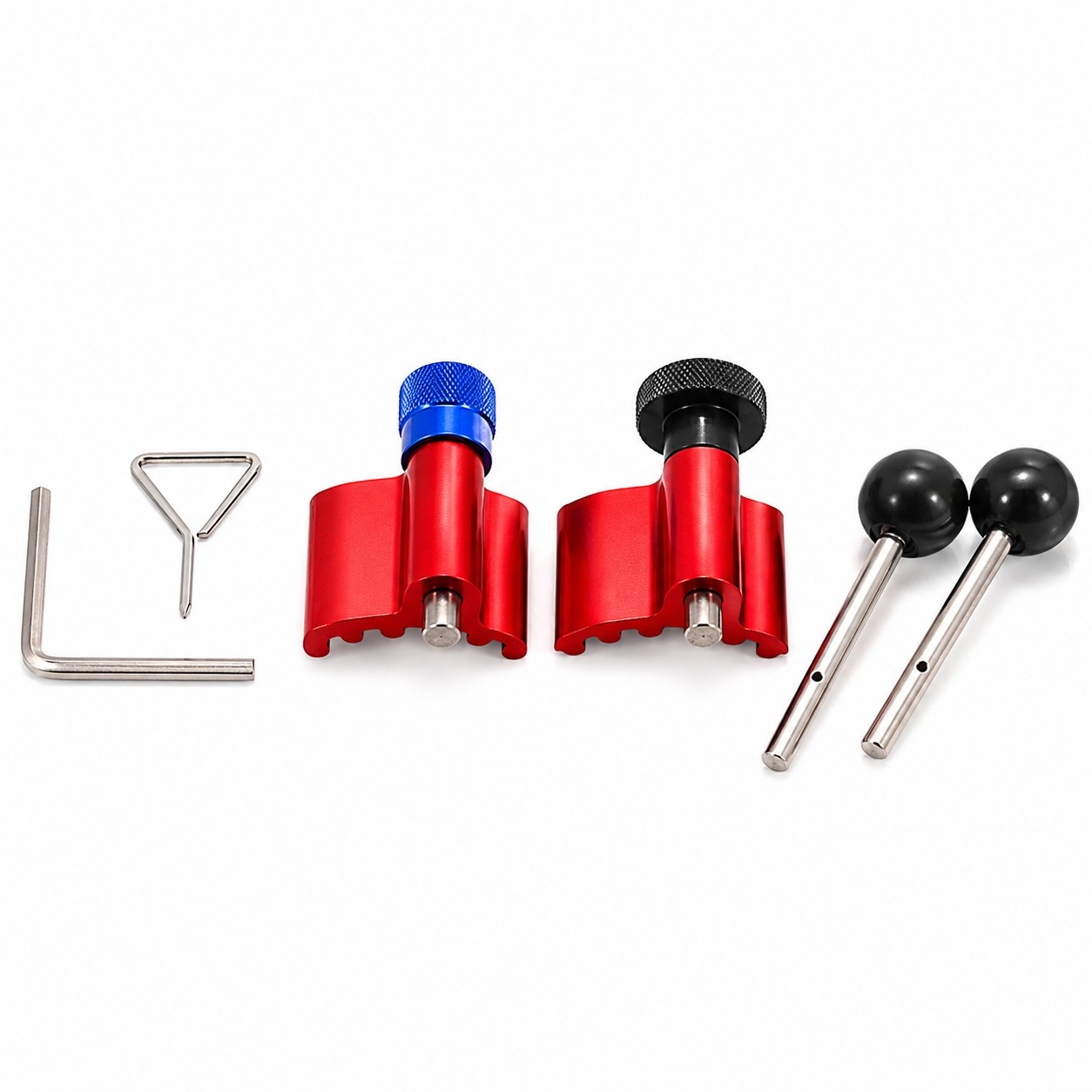

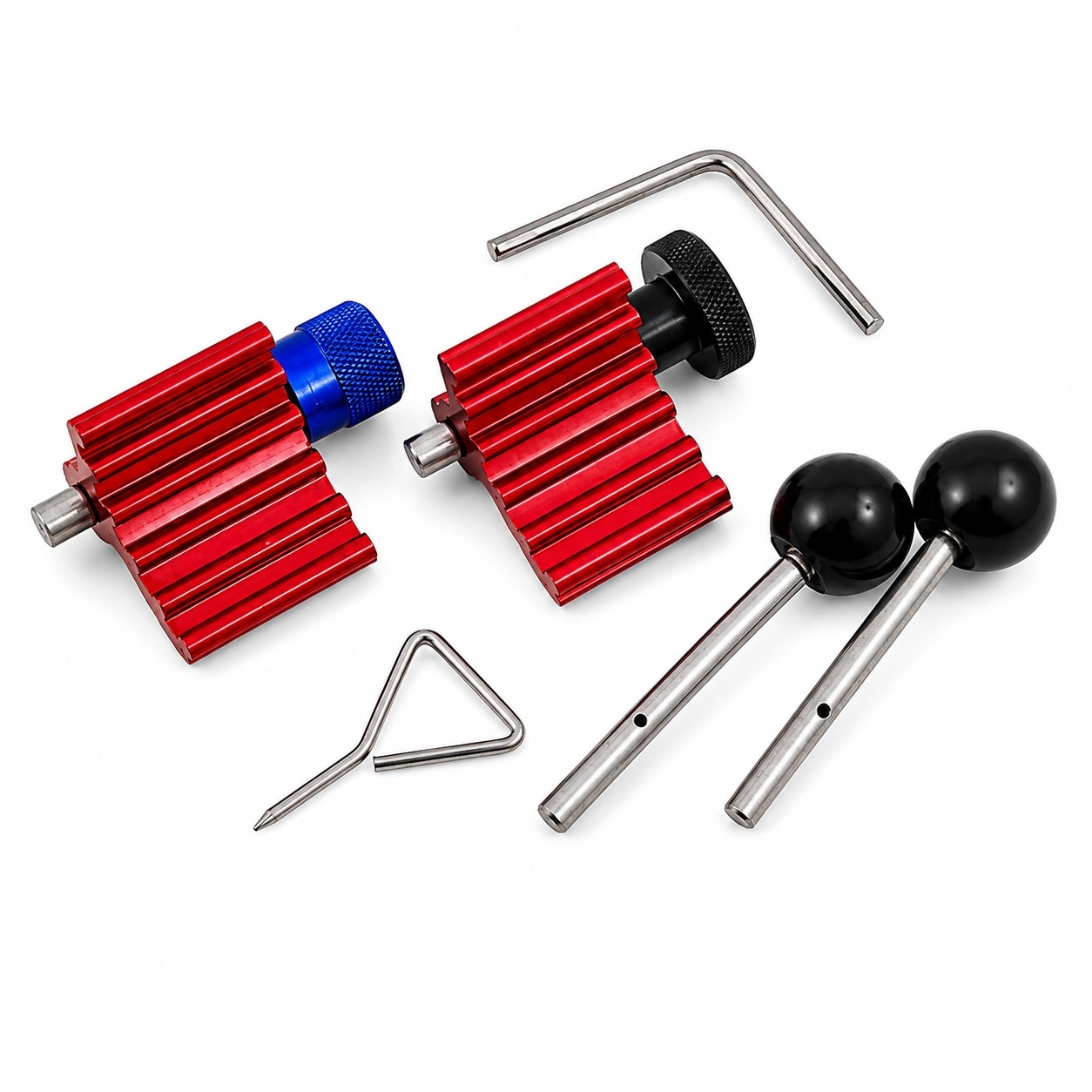

2 Herramientas de bloqueo del cigüeñal.

El kit incorpora dos útiles diferentes para inmovilizar el cigüeñal, permitiendo adaptarse a distintas configuraciones de motores VAG.

Las principales equivalencias indicadas son:

• VAG T10100.
• VAG T10050.

La herramienta T10050 también aparece asociada a las referencias equivalentes 9883, 310-085, 23-059 y MB995209.

La herramienta adecuada debe seleccionarse siempre según el código de motor y el procedimiento técnico correspondiente.

Bloqueo del árbol de levas y bomba de inyección.

El juego incluye dos pasadores destinados al bloqueo de componentes de la distribución, principalmente árbol de levas y bomba de inyección en las aplicaciones que utilizan este sistema.

Las equivalencias indicadas para estos pasadores son:

• VAG 3359.
• T20102.
• 9882.
• MB995206.

Estos útiles ayudan a evitar movimientos no deseados mientras se retira o instala la correa de distribución.

Pasador de bloqueo de 4 mm.

También se incluye un pasador específico de 4 mm utilizado en determinadas configuraciones de la distribución.

Equivalencias indicadas:

• T10115.
• 303-1054.
• MB995208.

Útil para tensor de la correa auxiliar.

El conjunto incorpora además un pasador destinado a mantener el tensor de la correa de transmisión auxiliar en la posición necesaria durante determinados trabajos de mantenimiento.

Equivalencias:

• T10060A.
• T40098.

Para motores SDI y TDI del Grupo VAG.

El juego está destinado a una amplia selección de motores diésel utilizados por el Grupo Volkswagen, incluyendo numerosas motorizaciones SDI, TDI y TDI PD.

Entre las cilindradas indicadas para este juego se encuentran:

• 1.4 SDI / TDI.
• 1.6 TDI según aplicación.
• 1.9 SDI / TDI.
• 2.0 TDI.

La selección del útil no debe realizarse únicamente por cilindrada. Es fundamental comprobar el código exacto del motor y las referencias de herramienta especificadas para la operación.

Amplia aplicación en Volkswagen:

Entre las aplicaciones Volkswagen indicadas para este tipo de herramientas se encuentran diferentes versiones de:

• Lupo.
• Fox.
• Polo.
• Golf.
• Golf Plus.
• Bora.
• Jetta.
• Beetle.
• Scirocco.
• Passat.
• Sharan.
• Touran.
• Tiguan.
• Caddy.
• Transporter.

Aplicaciones Audi:

También está indicado para diferentes motorizaciones compatibles instaladas en vehículos Audi como:

• Audi A2.
• Audi A3.
• Audi A4.
• Audi A5.
• Audi A6.
• Audi Q5.

Aplicaciones Seat y Skoda:

El conjunto cubre igualmente numerosas aplicaciones de Seat y Skoda.

Seat:

• Ibiza.
• Altea.
• León.
• Alhambra.
• Toledo.
• Arosa.
• Córdoba.

Skoda:

• Fabia.
• Roomster.
• Octavia.
• Superb.

También se indican aplicaciones relacionadas en determinados Ford Galaxy equipados con motorizaciones compartidas.

Códigos de motor:

Entre los códigos de motor indicados en la documentación del producto se encuentran:

AJM, AMF, ANU, ARL, ASZ, ATD, AUY, AVB, AVF, AWX, AXR, AZV, BAY, BHC, BJB, BKC, BKD, BKE, BLB, BLS, BMM, BMN, BMS, BNA, BNM, BNV, BPW, BRB, BRC, BRD, BRE, BUY, BVA, BVF, BVG, BWV y BXE.

Debido al gran número de variantes existentes, se recomienda verificar siempre la referencia necesaria mediante código de motor antes de realizar el trabajo.

Aplicaciones orientativas:

Contenido del kit:

Equivalencias OEM:

Especificaciones técnicas:

Ventajas del producto:

• Amplia cobertura para motores diésel del Grupo VAG.
• Aplicaciones Volkswagen, Audi, Seat y Skoda.
• Dos herramientas diferentes de bloqueo del cigüeñal.
• Incluye pasadores para árbol de levas y bomba de inyección.
• Incluye pasador específico de 4 mm.
• Incluye útil para el tensor de la correa auxiliar.
• Adecuado para numerosos motores TDI PD.
• Permite realizar correctamente trabajos de sincronización.
• Ayuda a evitar movimientos de los componentes durante la sustitución de la distribución.
• Equivalente a múltiples herramientas especiales VAG.
• Juego compacto para talleres de mecánica general y especialistas VAG.
