Útil de giro de cigüeñal VW 5 cilindros diésel VAG T10225

Herramienta para girar y posicionar el cigüeñal en motores VW de 5 cilindros

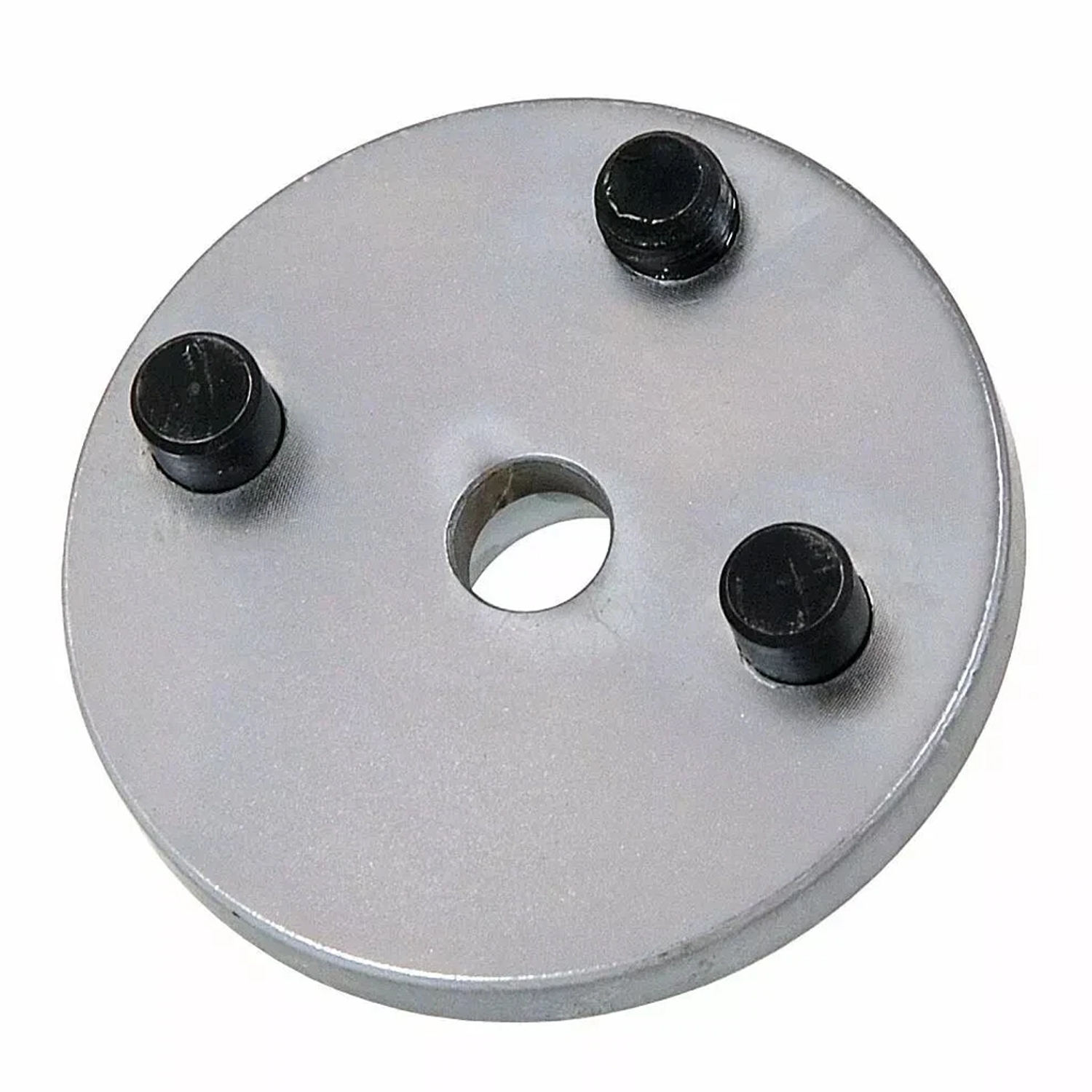

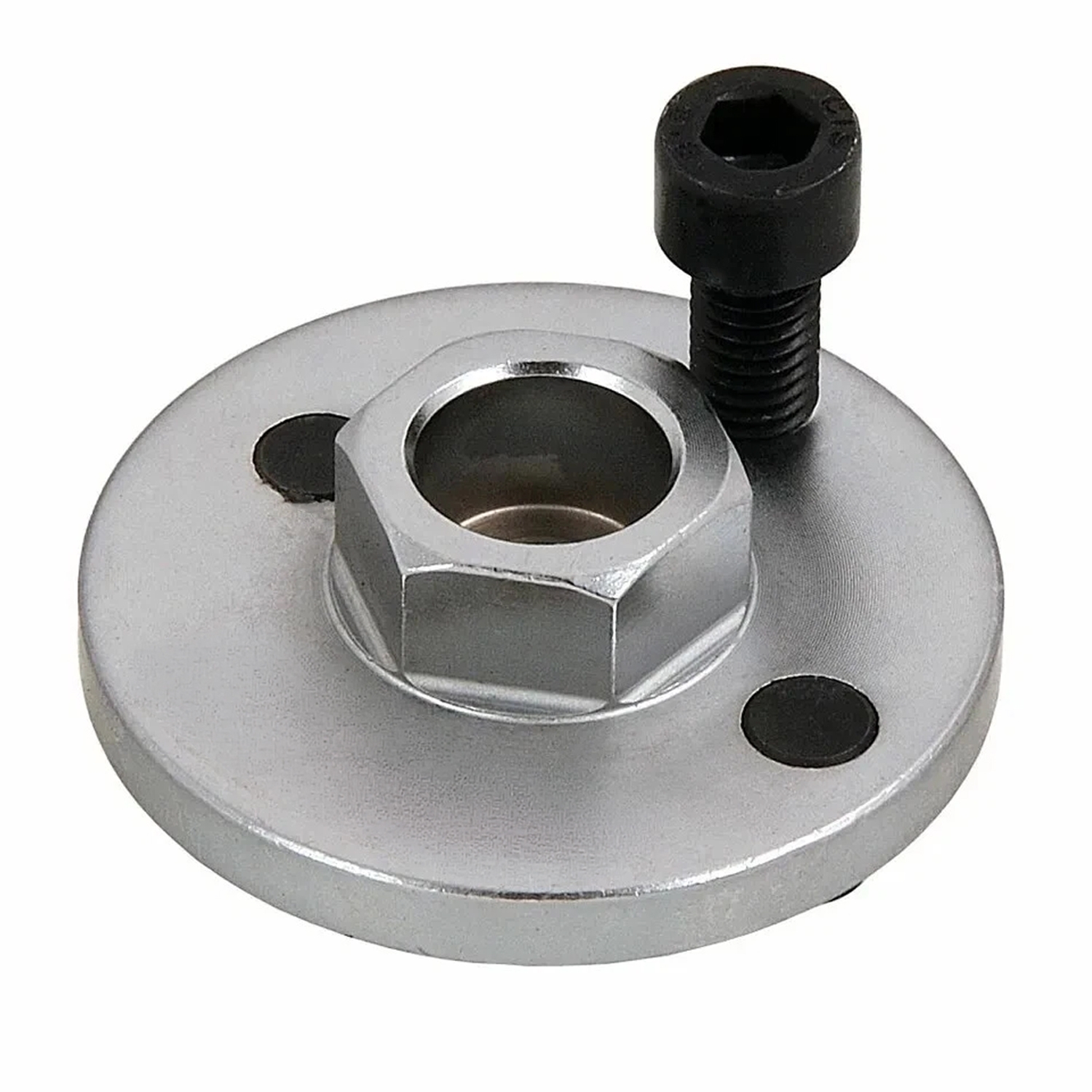

El útil de giro de cigüeñal VW 5 cilindros BT16038 permite montar una herramienta específica sobre el extremo del cigüeñal y realizar su giro de forma progresiva y controlada. Está pensado para operaciones en las que es necesario llevar el motor a una posición determinada durante trabajos de distribución, sincronización, mantenimiento o reparación.

Accionamiento desde el hexágono central

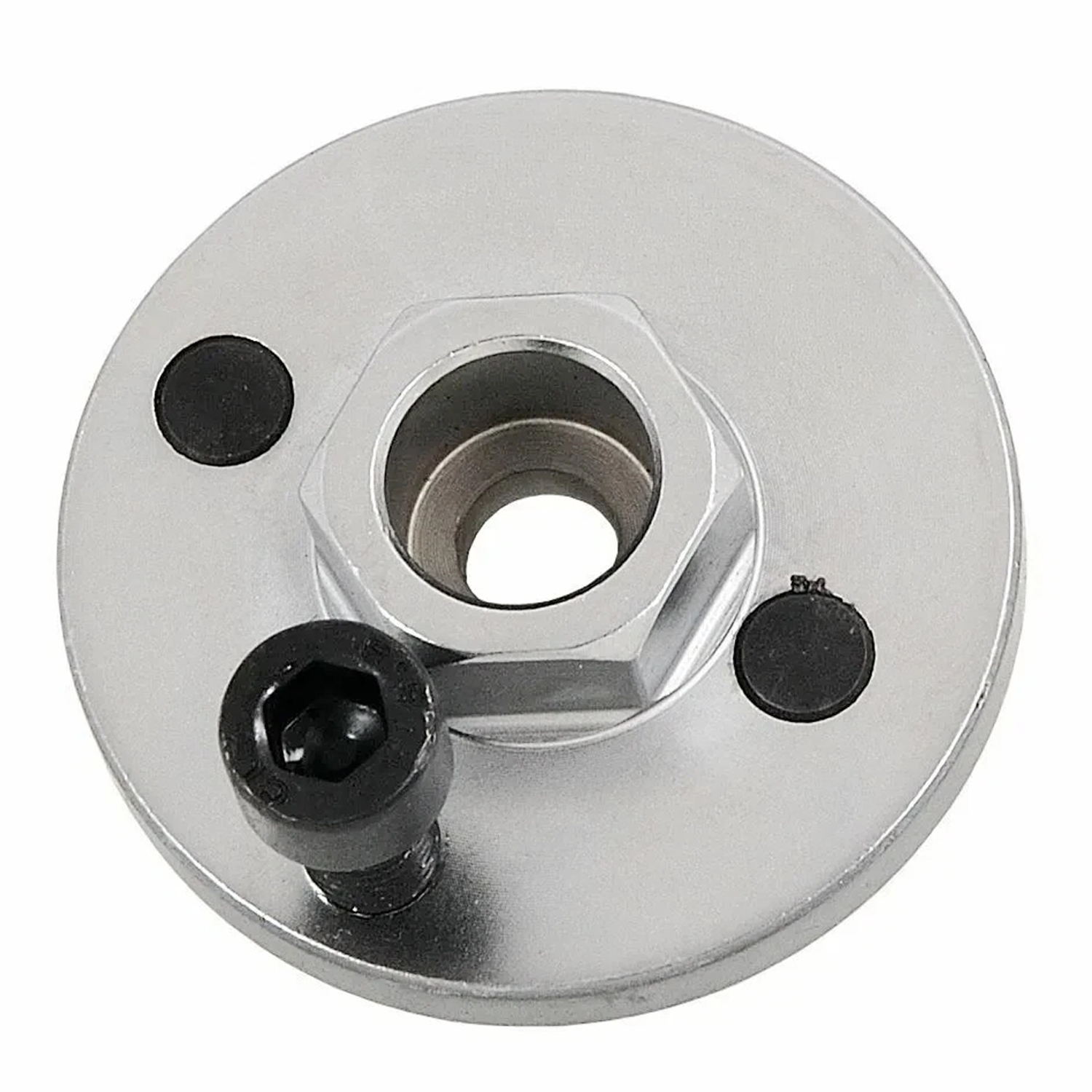

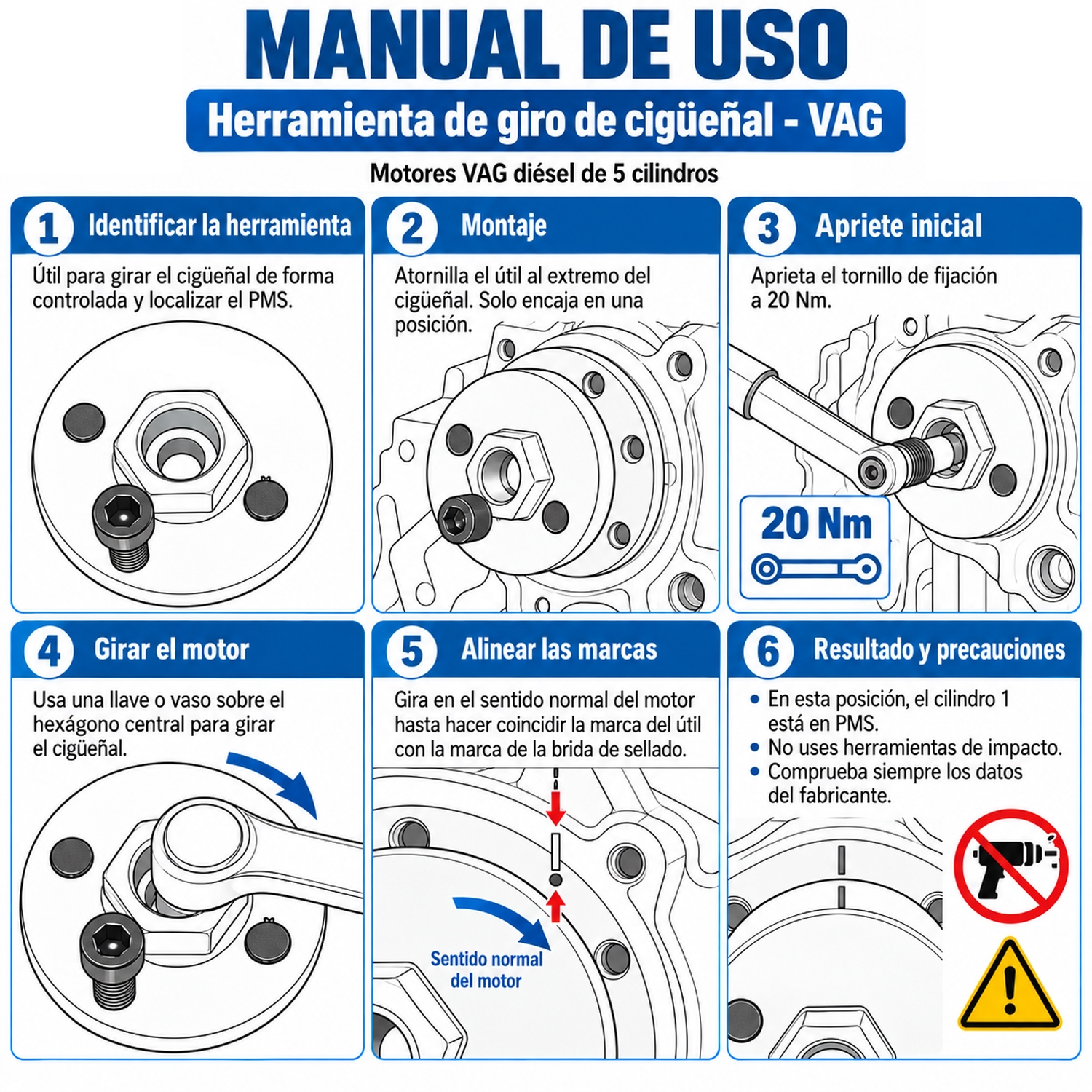

Una vez instalado, el giro se realiza aplicando una llave o vaso sobre el hexágono central del útil. De este modo se dispone de un punto definido para mover el cigüeñal y ajustar su posición angular sin recurrir a métodos improvisados.

La herramienta incorpora un tornillo de fijación para su montaje sobre el cigüeñal. La documentación disponible indica un apriete inicial de 20 Nm para este tornillo.

Útil para posicionamiento y localización del PMS

Durante los procedimientos compatibles, la herramienta permite girar el motor en su sentido normal de funcionamiento y alinear la marca del útil con la referencia correspondiente. Esta operación puede utilizarse para llevar el cilindro 1 al PMS y comprobar referencias de posicionamiento antes de continuar con el trabajo de sincronización.

Su función confirmada es girar y posicionar el cigüeñal; no debe confundirse con una herramienta destinada necesariamente al bloqueo absoluto del cigüeñal.

Aplicaciones indicadas

• VW Touareg desde 2003 con motor diésel de 5 cilindros compatible.
• VW Transporter desde 2004 con motor diésel de 5 cilindros compatible.
• Trabajos de distribución y sincronización.
• Posicionamiento manual del cigüeñal.
• Localización del PMS siguiendo el procedimiento de reparación correspondiente.
• Comprobación y alineación de referencias de calado.

La compatibilidad debe comprobarse con la referencia de herramienta y, cuando sea necesario, con el código de motor. El modelo y el año del vehículo por sí solos pueden no ser suficientes para identificar todas las aplicaciones.

Recomendaciones de uso

• Girar el motor en su sentido normal de funcionamiento.
• No utilizar herramientas de impacto para accionar el útil.
• Respetar el procedimiento de reparación y las referencias de posicionamiento indicadas para el motor correspondiente.

Datos técnicos

• Referencia: BT16038.
• Tipo: útil de giro y posicionamiento de cigüeñal.
• Aplicación: motores diésel VW de 5 cilindros compatibles.
• Accionamiento: mediante llave o vaso sobre hexágono central.
• Fijación: tornillo de montaje incluido.
• Apriete inicial indicado del tornillo: 20 Nm.
