Juego de pasadores de calado de distribución Renault 1.5 & 1.9 dCi

Pasadores de sincronización Renault 1.5 & 1.9 dCi – K9K y F9Q

El juego de pasadores de sincronización Renault 1.5 dCi y 1.9 dCi es un conjunto de herramientas especiales diseñado para realizar operaciones de calado, bloqueo y posicionamiento de la distribución en motores diésel compatibles de las familias K9K y F9Q.

Durante la sustitución de la correa de distribución o determinadas intervenciones sobre el motor, es fundamental mantener correctamente sincronizados el cigüeñal y el árbol de levas. Estos útiles permiten establecer y mantener las posiciones de referencia indicadas por el fabricante, ayudando a evitar errores de calado durante las operaciones de desmontaje y montaje.

El conjunto está orientado a motores Renault 1.5 dCi K9K y 1.9 dCi F9Q instalados en diferentes modelos Renault, así como a determinadas aplicaciones Dacia, Nissan, Suzuki y Mercedes-Benz que utilizan motorizaciones compatibles.

Herramientas para el calado de la distribución Renault dCi.

Los pasadores de calado son herramientas utilizadas para establecer las posiciones correctas de los componentes de la distribución antes de efectuar operaciones de mantenimiento.

Este conjunto permite realizar, según el motor y el procedimiento correspondiente, las siguientes operaciones:

• Bloqueo y posicionamiento del cigüeñal: ayuda a mantener la posición de referencia durante los trabajos de sincronización.
• Calado del árbol de levas: permite establecer las referencias de distribución en los motores compatibles.
• Posicionamiento en punto muerto superior (PMS): facilita la comprobación de la posición de sincronización indicada por el fabricante.
• Sustitución de la correa de distribución: ayuda a conservar las referencias de calado durante el desmontaje y montaje.
• Comprobación de la sincronización: permite verificar las posiciones de referencia durante determinadas intervenciones mecánicas.

El empleo de herramientas específicas de calado ayuda a realizar el trabajo siguiendo los procedimientos técnicos del fabricante, evitando métodos improvisados que podrían provocar errores de sincronización.

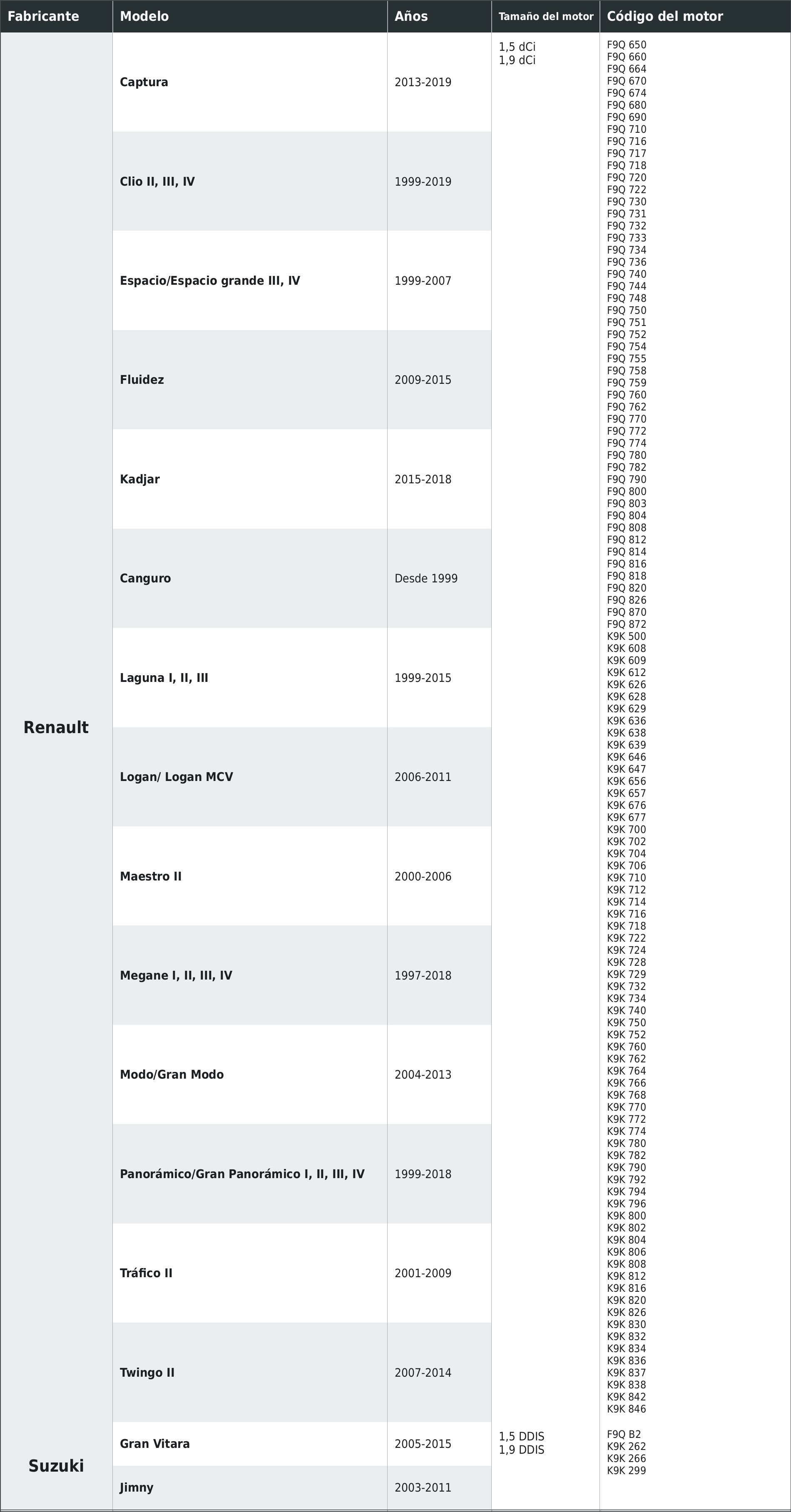

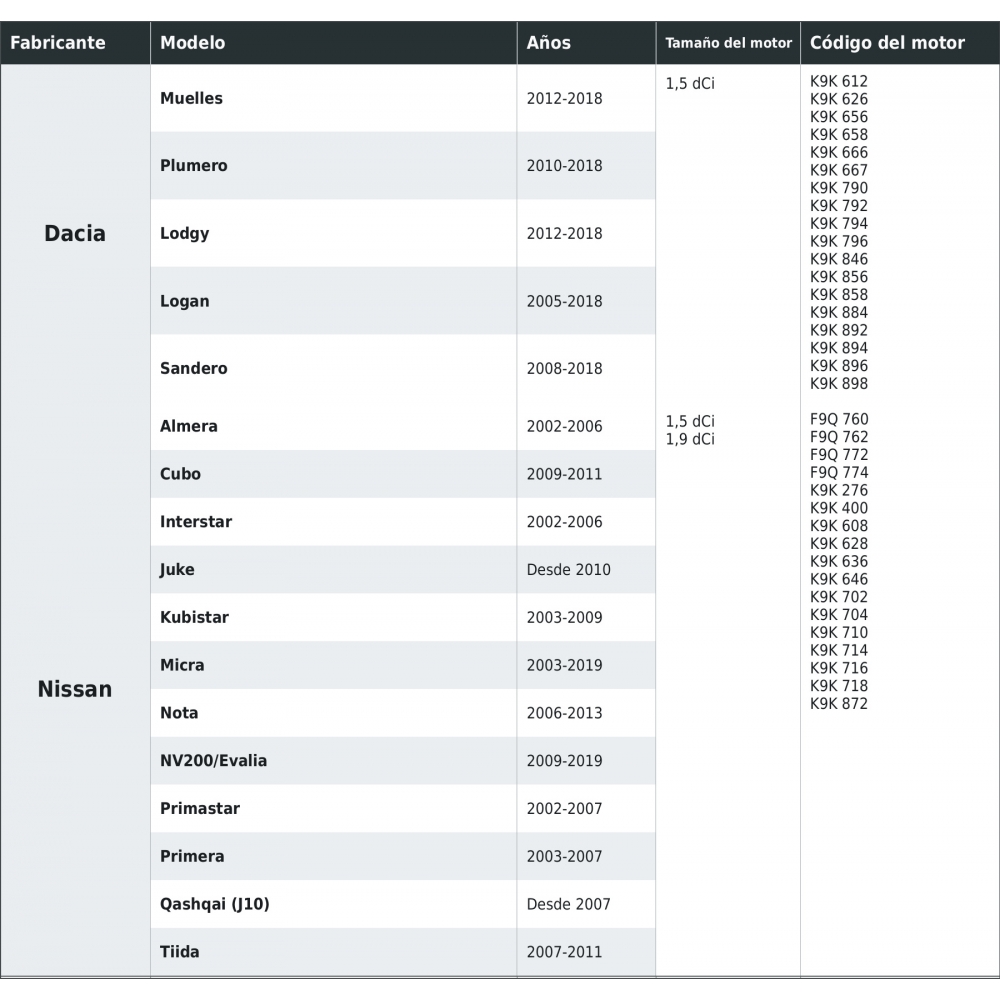

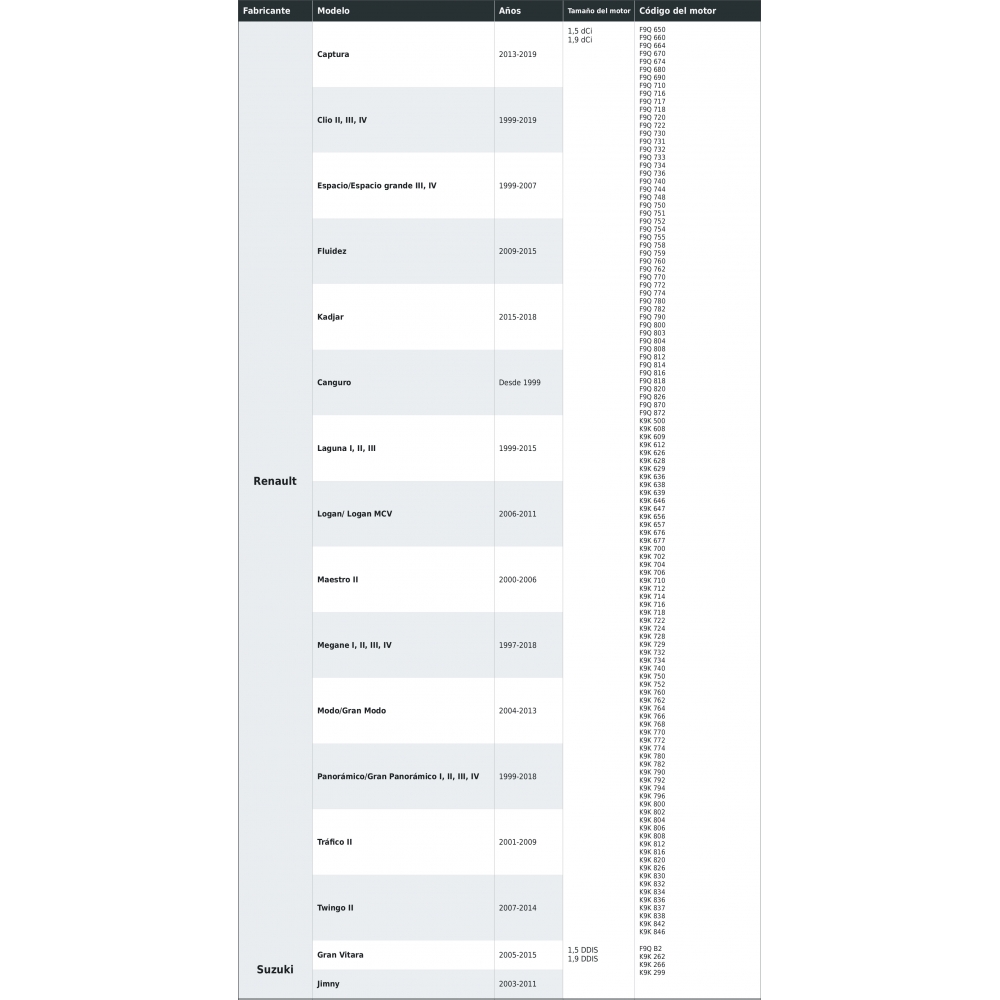

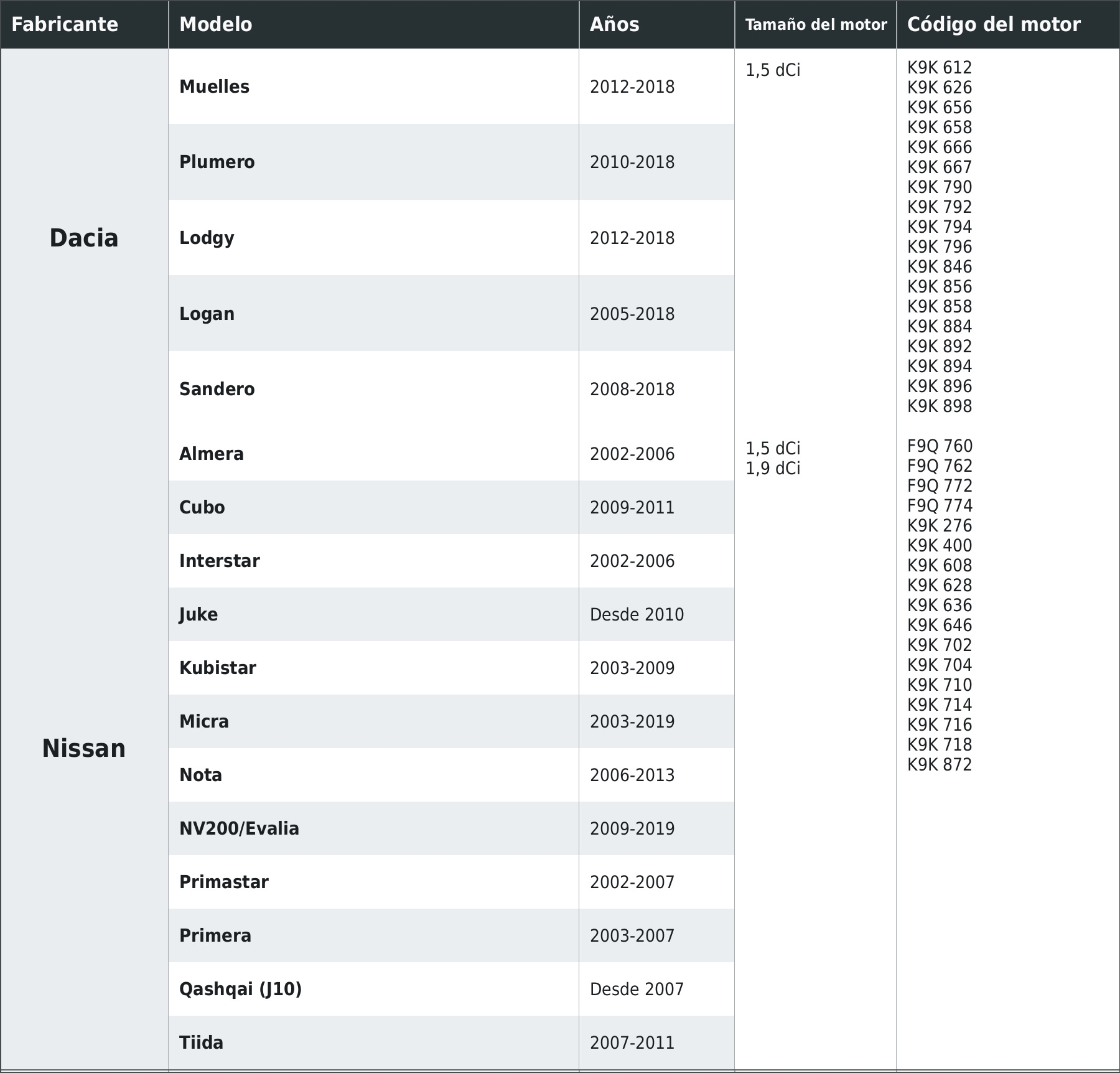

Compatible con motores Renault 1.5 dCi K9K.

El kit está indicado para determinadas versiones de los motores Renault K9K 1.5 dCi, una familia de motorizaciones diésel utilizada desde 2002 en numerosos vehículos Renault y también en modelos de otras marcas.

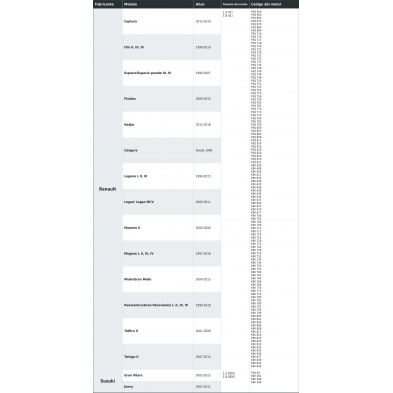

Entre las aplicaciones indicadas se encuentran:

• Renault Clio 1.5 dCi.
• Renault Kangoo 1.5 dCi.
• Determinados modelos Dacia 1.5 dCi.
• Nissan Micra 1.5 dCi y otras aplicaciones Nissan compatibles.
• Mercedes-Benz Citan 1.5 diésel con motor derivado de Renault K9K.
• Determinadas aplicaciones Suzuki con motor Renault 1.5 dCi.

Códigos de motor K9K indicados:

K9K 262, 266, 299, 276, 400, 500, 608, 609, 612, 626, 628, 629, 636, 638, 639, 646, 647, 656, 657, 658, 666, 667, 676, 677, 700, 702, 704, 706, 710, 712, 714, 716, 718, 722, 724, 728, 729, 732, 734, 740, 750, 752, 760, 762, 764, 766, 768, 770, 772, 774, 780, 782, 790, 792, 794, 796, 800, 802, 804, 806, 808, 812, 816, 820, 826, 830, 832, 836, 837, 838, 842, 846, 856, 858, 872, 884, 892, 894, 896 y 898.

Todos los códigos anteriores pertenecen a las aplicaciones indicadas para la familia K9K. Es necesario verificar el procedimiento de distribución y las referencias de los pasadores requeridos en cada variante.

Aplicaciones Renault 1.9 dCi F9Q.

El juego también está indicado para determinados motores Renault F9Q 1.9 dCi, utilizados en vehículos Renault con distribución por correa.

Entre los modelos relacionados con estas aplicaciones se encuentran determinadas versiones de:

• Renault Laguna 1.9 dCi.
• Renault Mégane 1.9 dCi.
• Renault Scénic 1.9 dCi.
• Renault Kangoo 1.9 dCi.
• Otros vehículos equipados con motores F9Q compatibles.

Códigos de motor F9Q indicados:

F9Q 650, 660, 664, 670, 674, 680, 690, 710, 716, 717, 718, 720, 722, 730, 731, 732, 733, 734, 736, 740, 744, 748, 750, 751, 752, 754, 755, 758, 760, 762, 770, 772, 774, 780, 782, 790, 800, 803, 804, 808, 812, 814, 816, 818, 820, 826, 870, 872 y F9Q B2.

La compatibilidad con cada motor debe confirmarse mediante el código completo y las referencias de herramientas previstas por el fabricante.

Pasadores de calado para Mercedes-Benz Citan 1.5 diésel

Además de las aplicaciones Renault, el conjunto está relacionado con determinados motores Mercedes-Benz Citan equipados con motorización Renault K9K.

Se indica especialmente su aplicación para operaciones de posicionamiento y bloqueo del volante de inercia en motores Mercedes-Benz 607.951, utilizados desde 2012 según la información de aplicación facilitada.

Las referencias de herramientas originales Mercedes-Benz relacionadas son:

• 607 589 01 15 00.
• 607 589 00 15 00.

Antes de utilizar estos pasadores en vehículos Mercedes-Benz, debe comprobarse el código de motor y la correspondencia de cada útil con el procedimiento técnico específico.

Equivalencias OEM Renault y Mercedes-Benz.

El juego de pasadores está asociado a las siguientes referencias de herramientas especiales de fabricante:

Renault:

• MOT 1489.
• MOT 1054.
• MOT 1430.

Mercedes-Benz:

• 607 589 01 15 00.
• 607 589 00 15 00.

Estas referencias OEM sirven para identificar las aplicaciones de los útiles de calado durante los trabajos de distribución. No indican que todos los pasadores sean necesarios o intercambiables en cada motor.

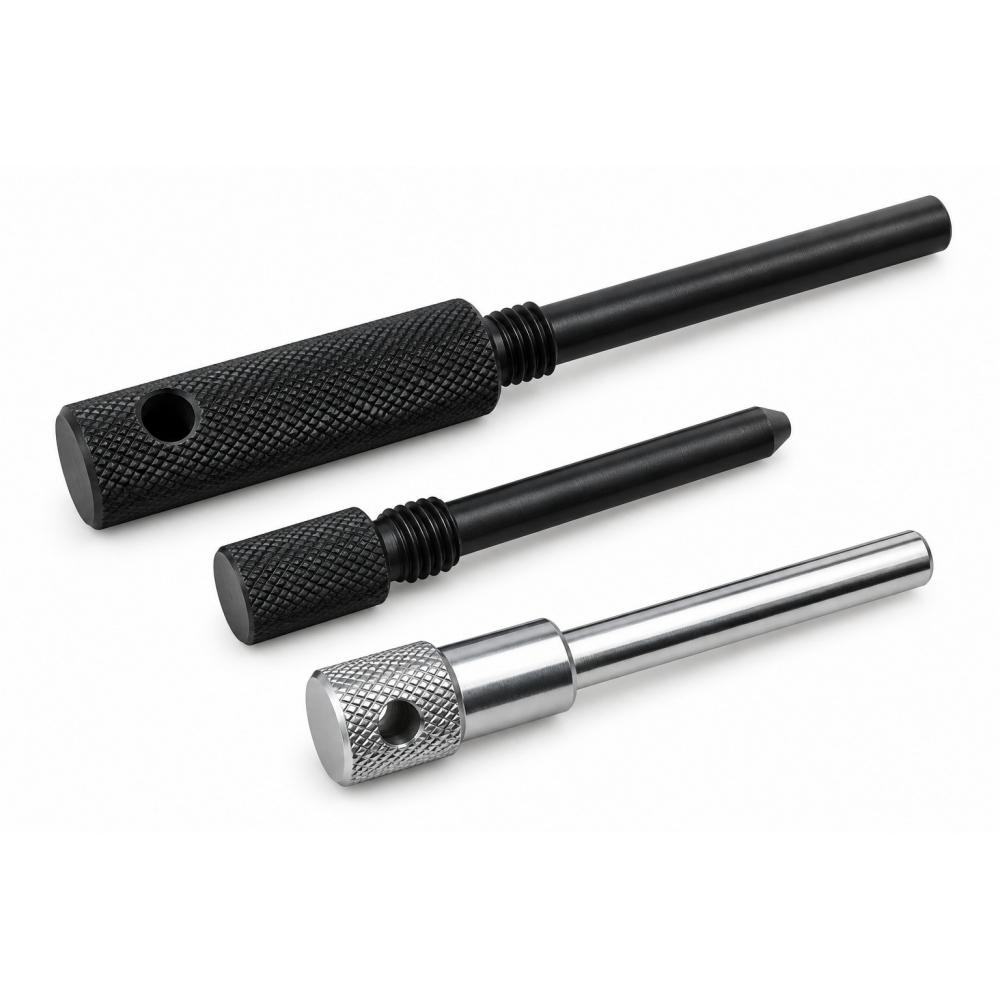

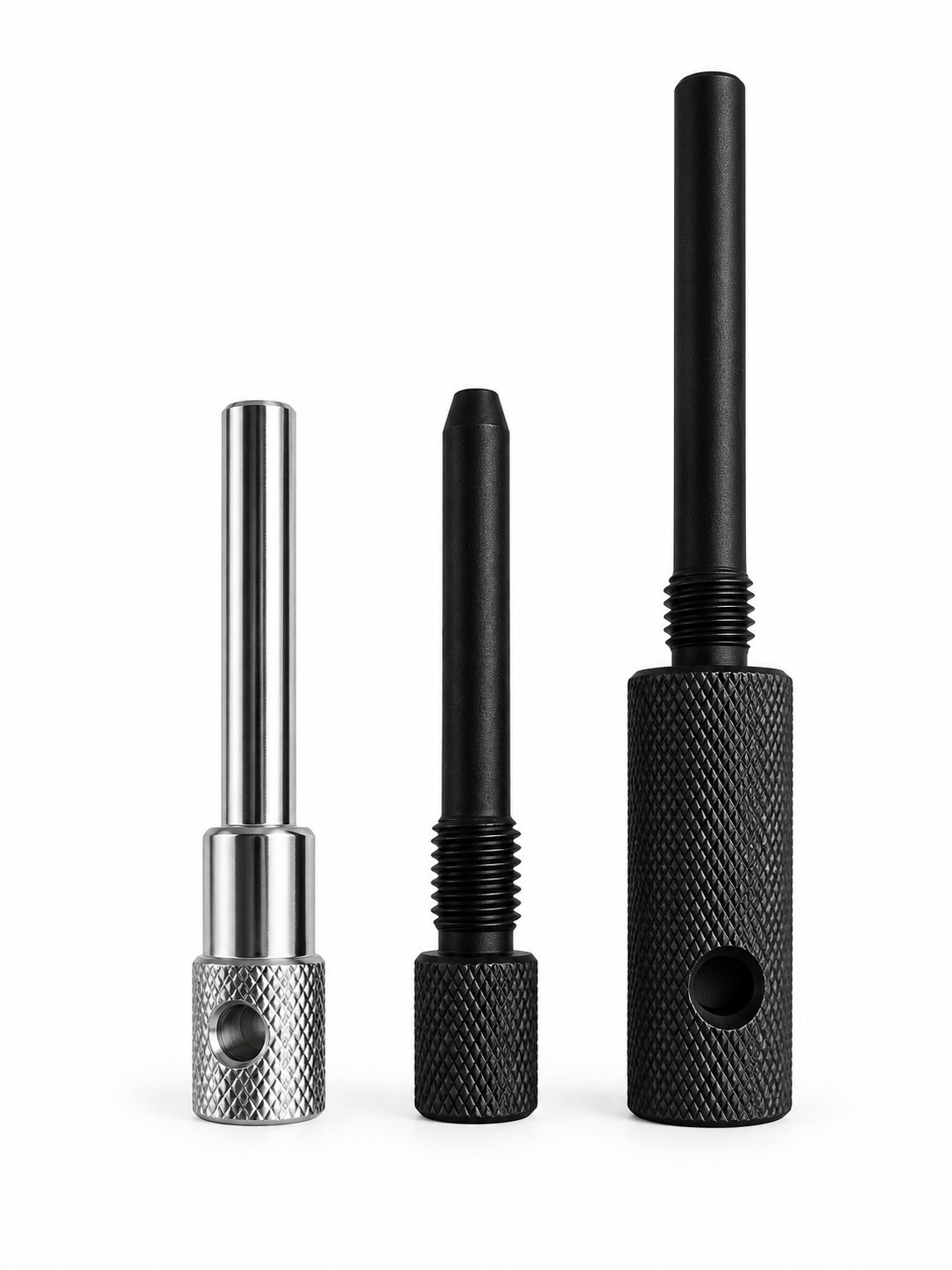

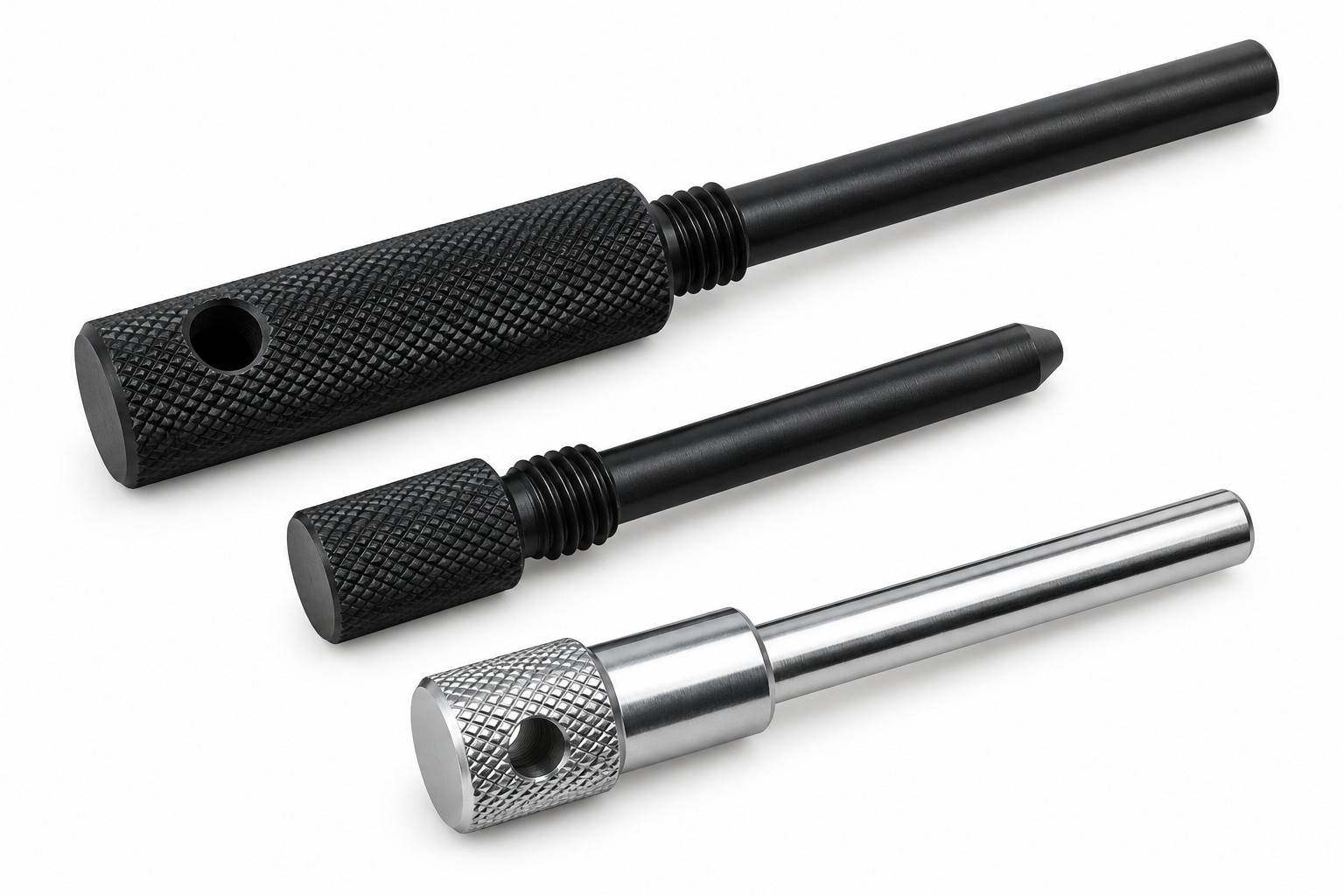

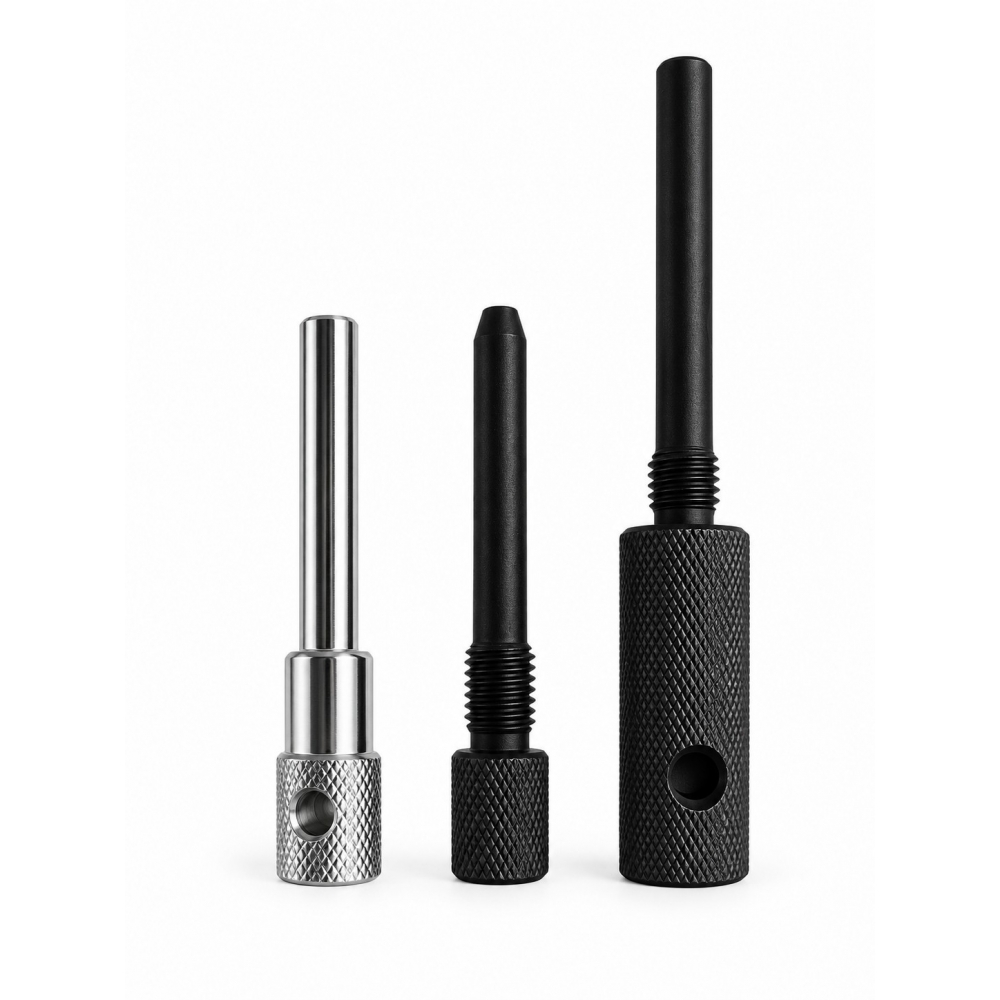

Contenido del juego de pasadores de sincronización

El conjunto está formado por 3 herramientas de calado para operaciones de bloqueo y posicionamiento en motores compatibles:

• 1 pasador de bloqueo del cigüeñal.
• 1 pasador de sincronización para posicionamiento en punto muerto superior (PMS).
• 1 pasador de sincronización para árbol de levas/cigüeñal, según aplicación.

Las diferentes geometrías de los útiles permiten trabajar con los puntos de referencia previstos para los motores indicados, siempre siguiendo el procedimiento técnico correspondiente.

Características técnicas:

• Tipo: juego de pasadores de calado y sincronización.
• Número de herramientas: 3 piezas.
• Aplicación principal: motores diésel Renault 1.5 dCi y 1.9 dCi.
• Familias de motor: K9K y F9Q.
• Distribución: motores compatibles con transmisión por correa.
• Funciones: posicionamiento del cigüeñal, calado de distribución y comprobación de posiciones de sincronización.
• Marcas con aplicaciones indicadas: Renault, Dacia, Nissan, Suzuki y Mercedes-Benz.
• Equivalencias Renault: MOT 1489, MOT 1054 y MOT 1430.
• Equivalencias Mercedes-Benz: 607 589 01 15 00 y 607 589 00 15 00.
