Soporte rotatorio para pintar paneles de carrocería 180°

Soporte rotatorio para preparar y pintar paneles de carrocería

El soporte rotatorio para pintar paneles Piramide BT14712 está diseñado para sujetar piezas desmontadas de carrocería durante operaciones de lijado, reparación, preparación, imprimación y pintura. Su sistema de brazos regulables permite adaptar los puntos de apoyo a diferentes formas de panel, mientras que el mecanismo de giro facilita el acceso a caras exteriores, zonas interiores, bordes y cantos sin desmontar continuamente la pieza.

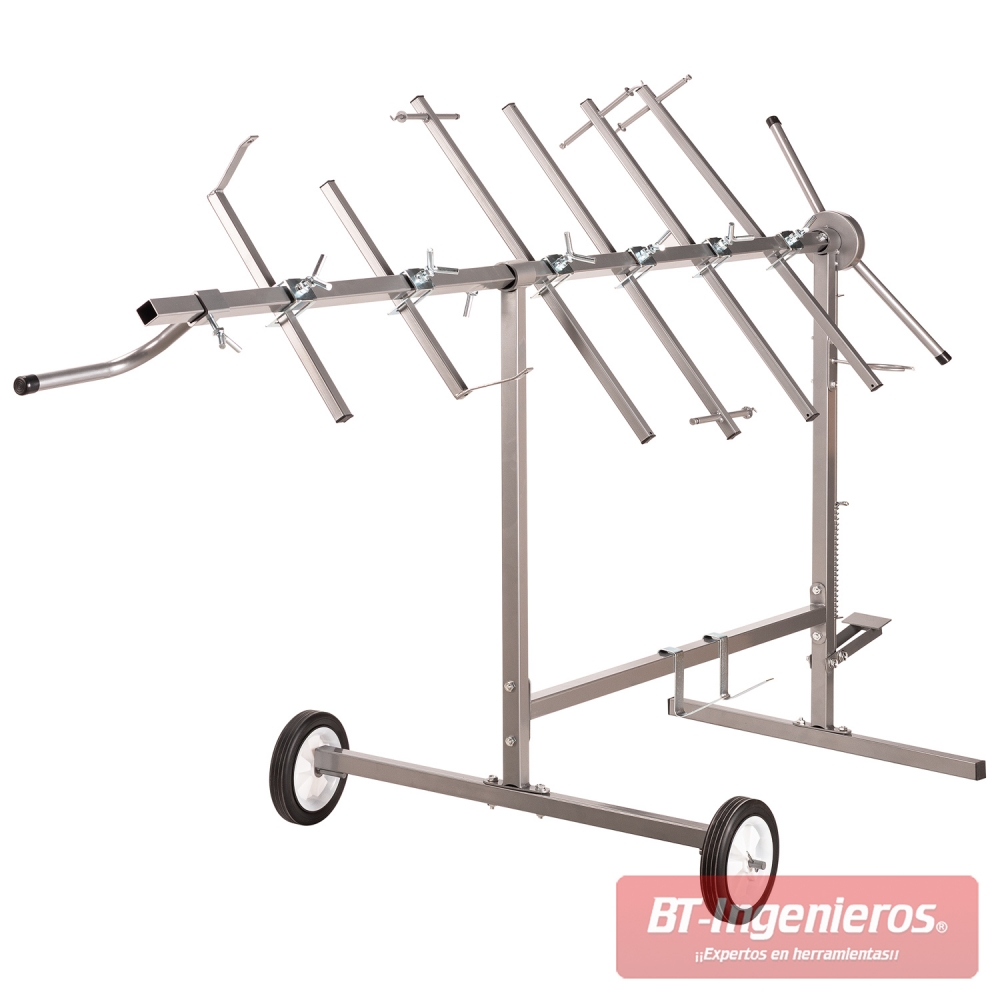

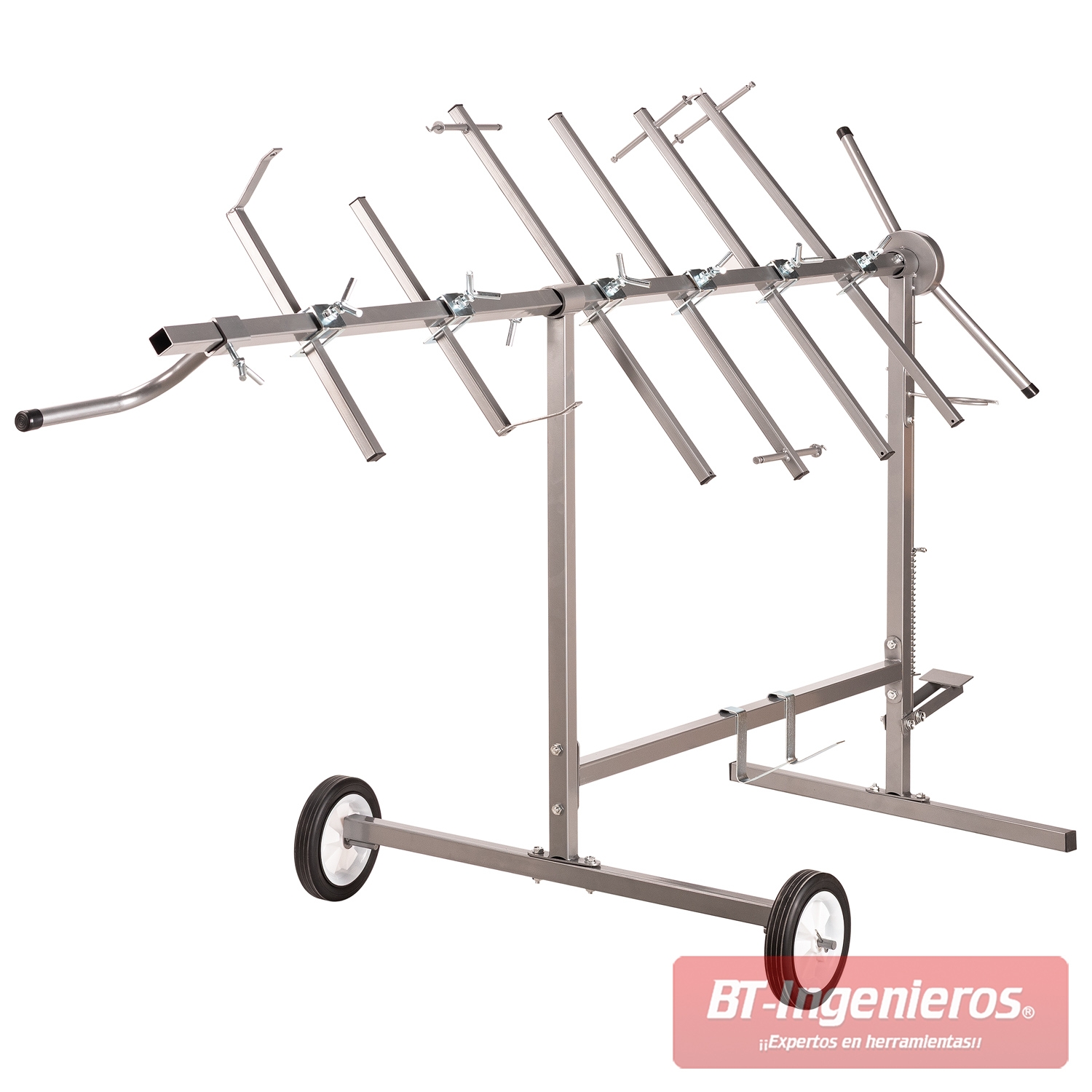

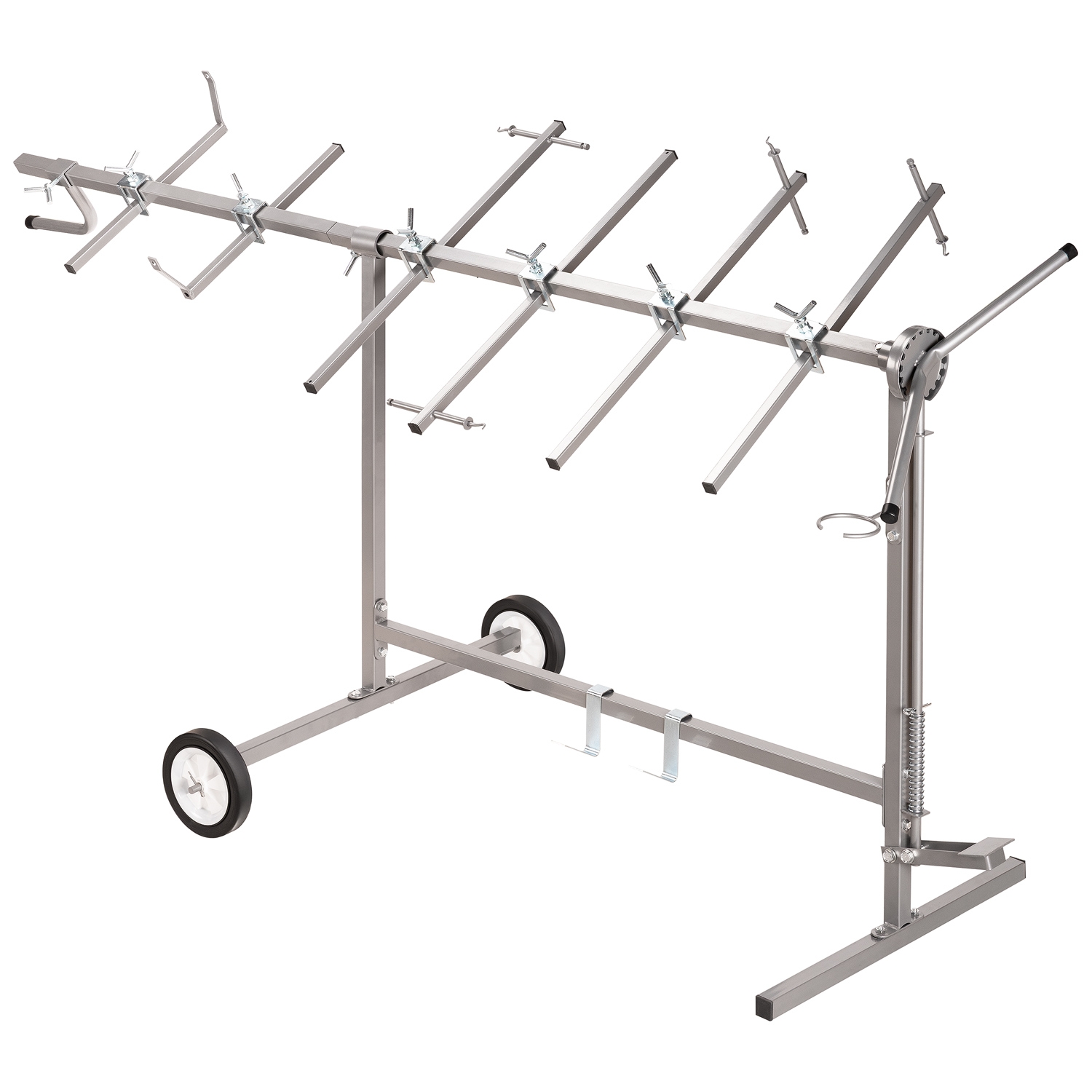

La estructura dispone de una longitud total mostrada de 210 cm y un eje horizontal accionado mediante una palanca lateral. El conjunto puede girarse manualmente hasta 180° y fijarse en 20 posiciones, permitiendo orientar la pieza de acuerdo con la operación que se esté realizando.

Menos manipulaciones durante la preparación y la pintura

Apoyar una puerta, aleta o capó sobre una mesa obliga con frecuencia a levantar, voltear y recolocar la pieza para trabajar sobre su cara interior o sobre los cantos. Este soporte mantiene el panel elevado y permite cambiar su orientación desde la palanca lateral.

La rotación facilita tareas como el lijado de bordes, la limpieza previa, la aplicación de imprimaciones, el pintado de zonas interiores y el repaso de superficies que quedarían ocultas con la pieza apoyada horizontalmente.

Reducir el número de veces que debe manipularse directamente el panel también ayuda a evitar contactos innecesarios con superficies ya preparadas o recién pintadas.

Giro manual de 180° con 20 posiciones

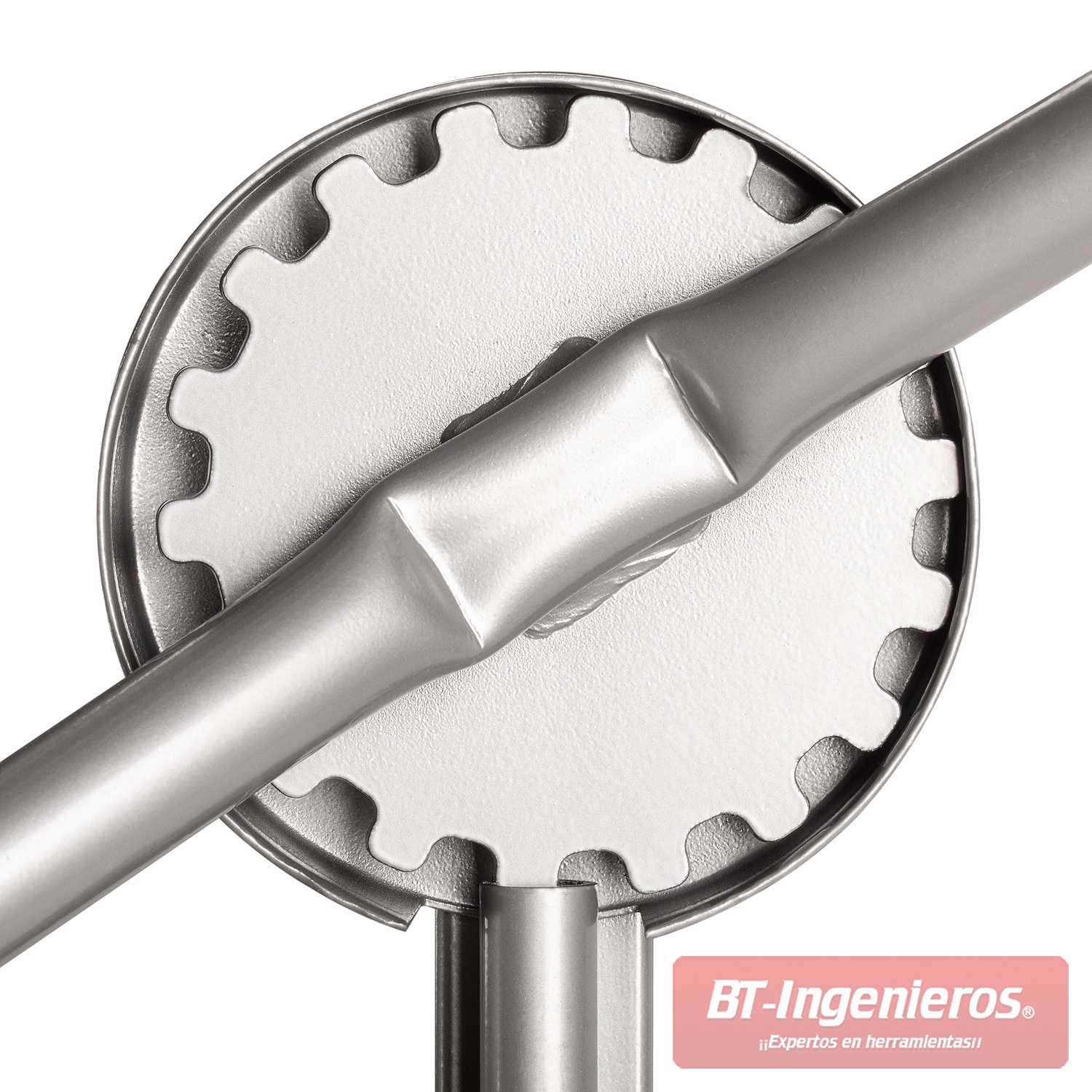

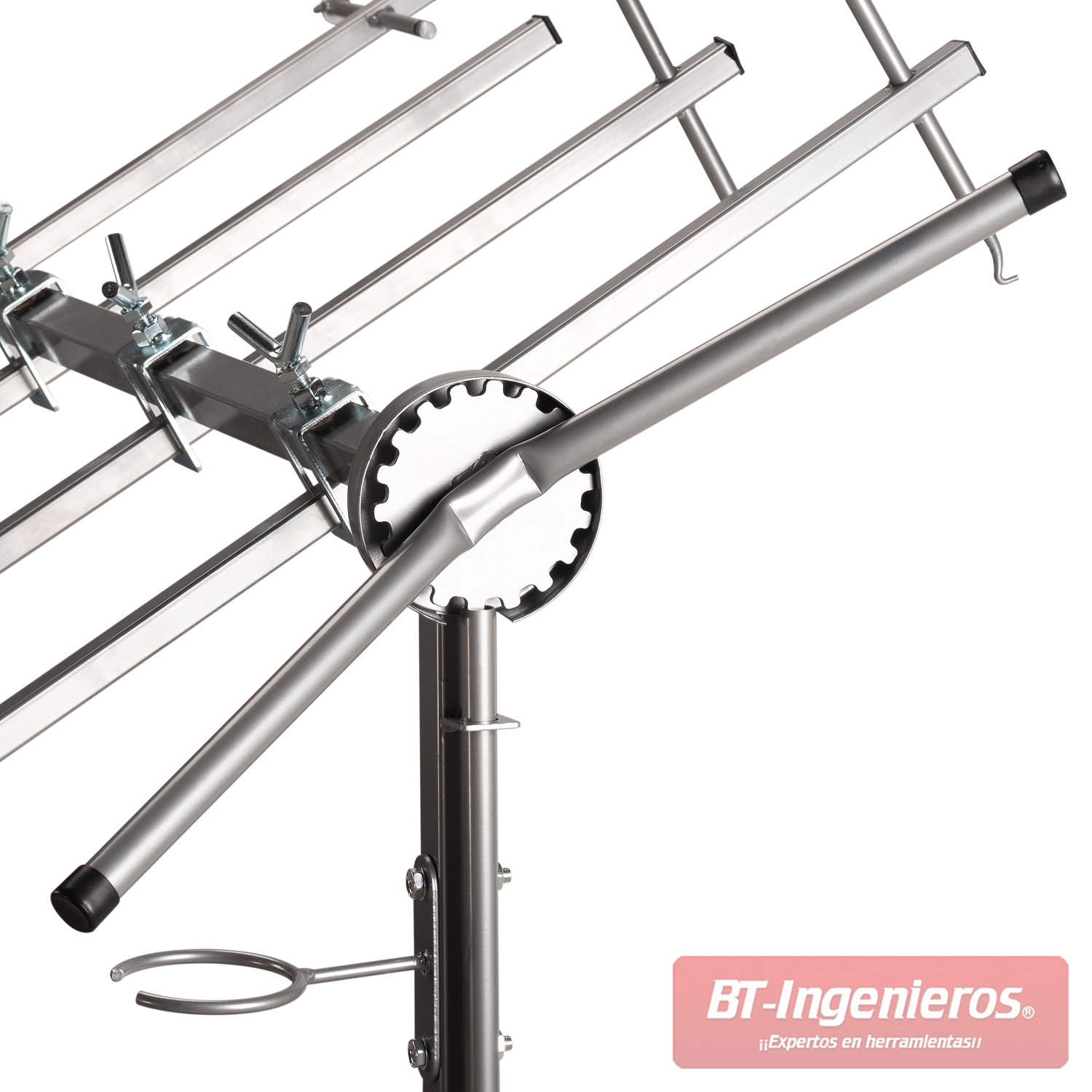

El eje rotatorio está asociado a un disco circular con 20 posiciones indicadas. Al liberar el mecanismo, el operario puede utilizar la palanca para cambiar la inclinación de las piezas y volver a fijar el conjunto en la posición de trabajo más adecuada.

Este ajuste permite alternar entre una orientación aproximadamente horizontal, inclinada o vertical dentro del recorrido disponible. Antes de iniciar el giro, debe comprobarse que los paneles están firmemente sujetos y que ningún brazo, gancho o extremo puede entrar en contacto con el suelo, la estructura u otros objetos próximos.

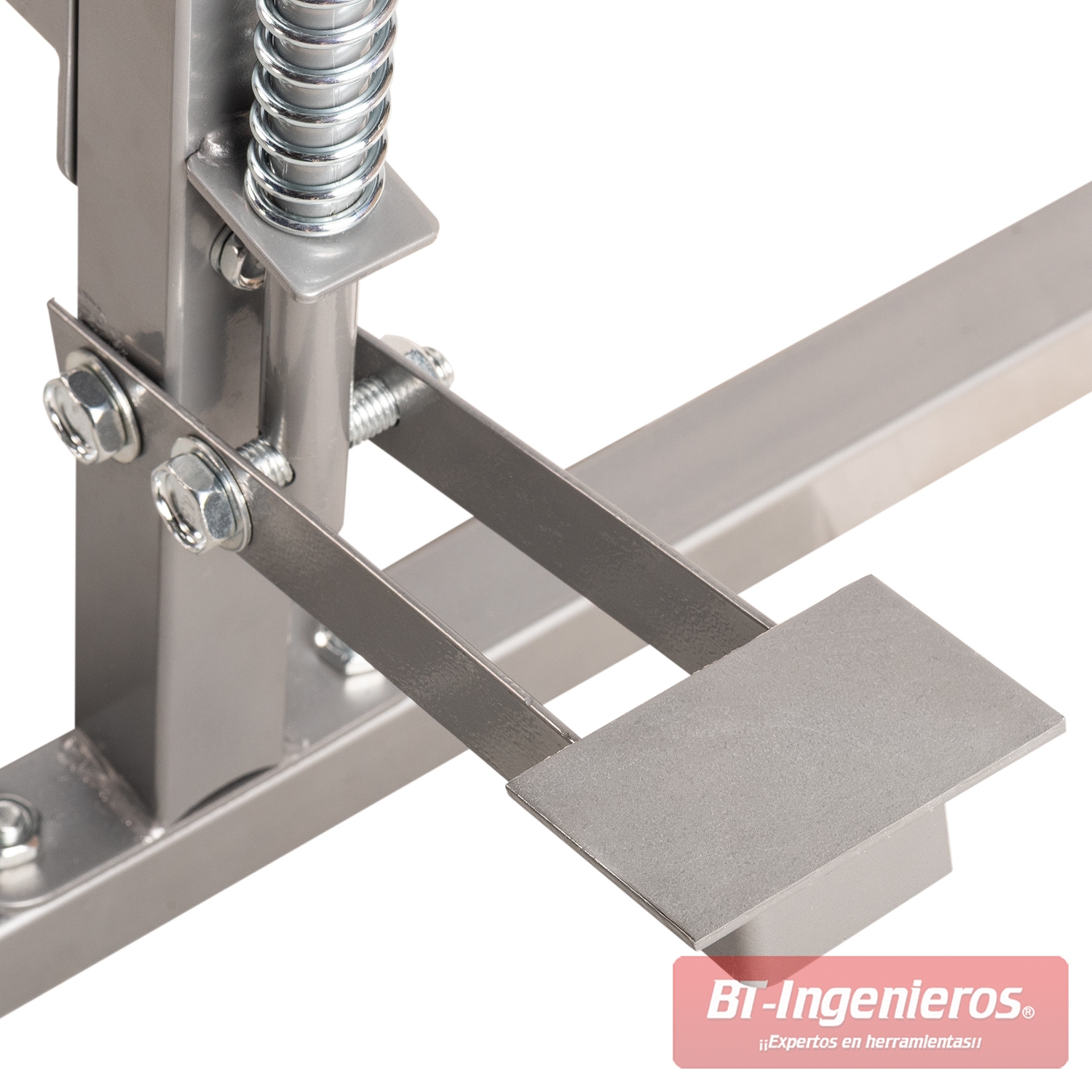

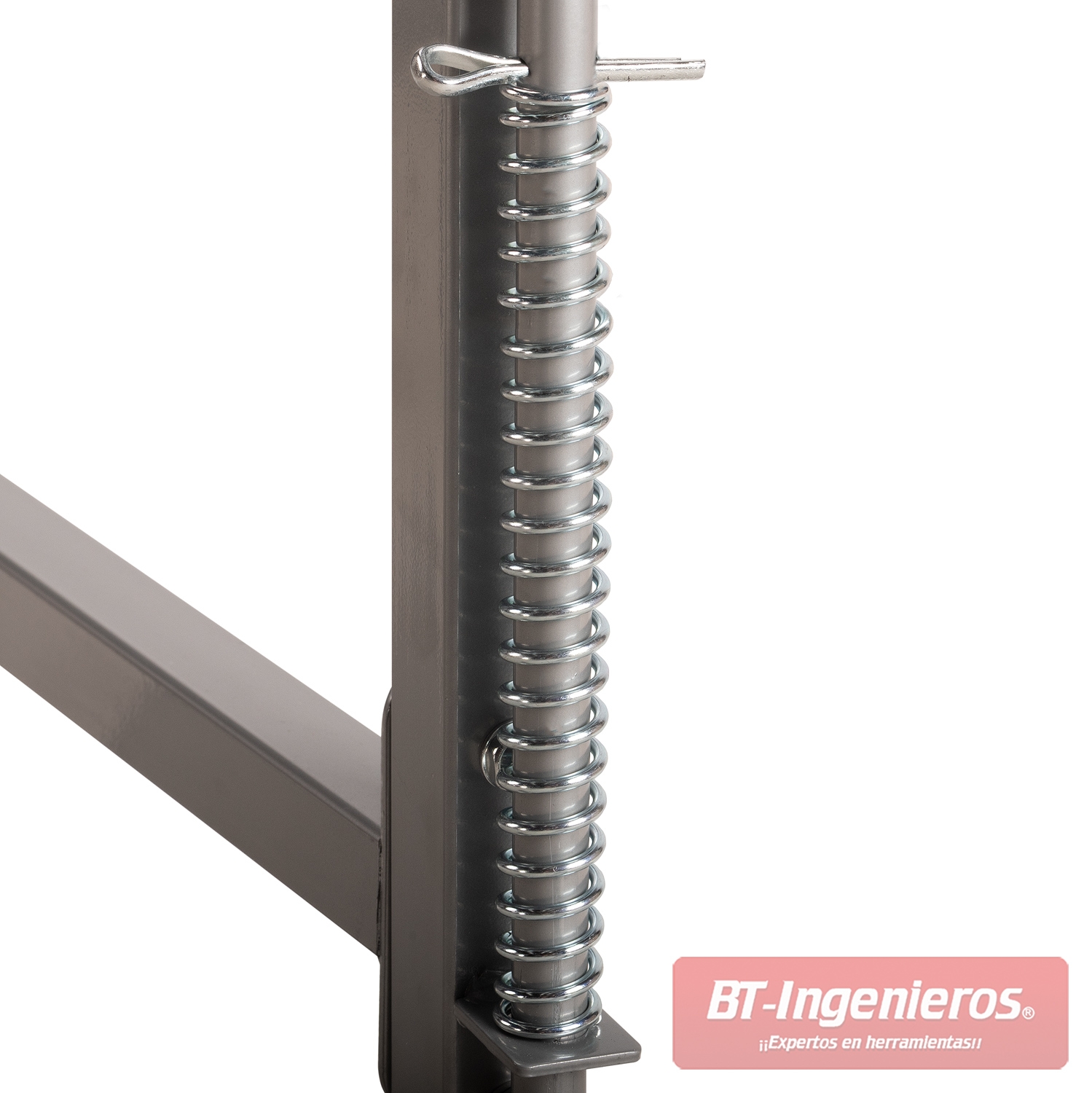

El mecanismo es manual y no requiere accionamiento eléctrico. La función exacta del muelle lateral no está documentada, por lo que no debe presentarse como un sistema certificado de compensación de peso.

Brazos y soportes regulables para diferentes piezas

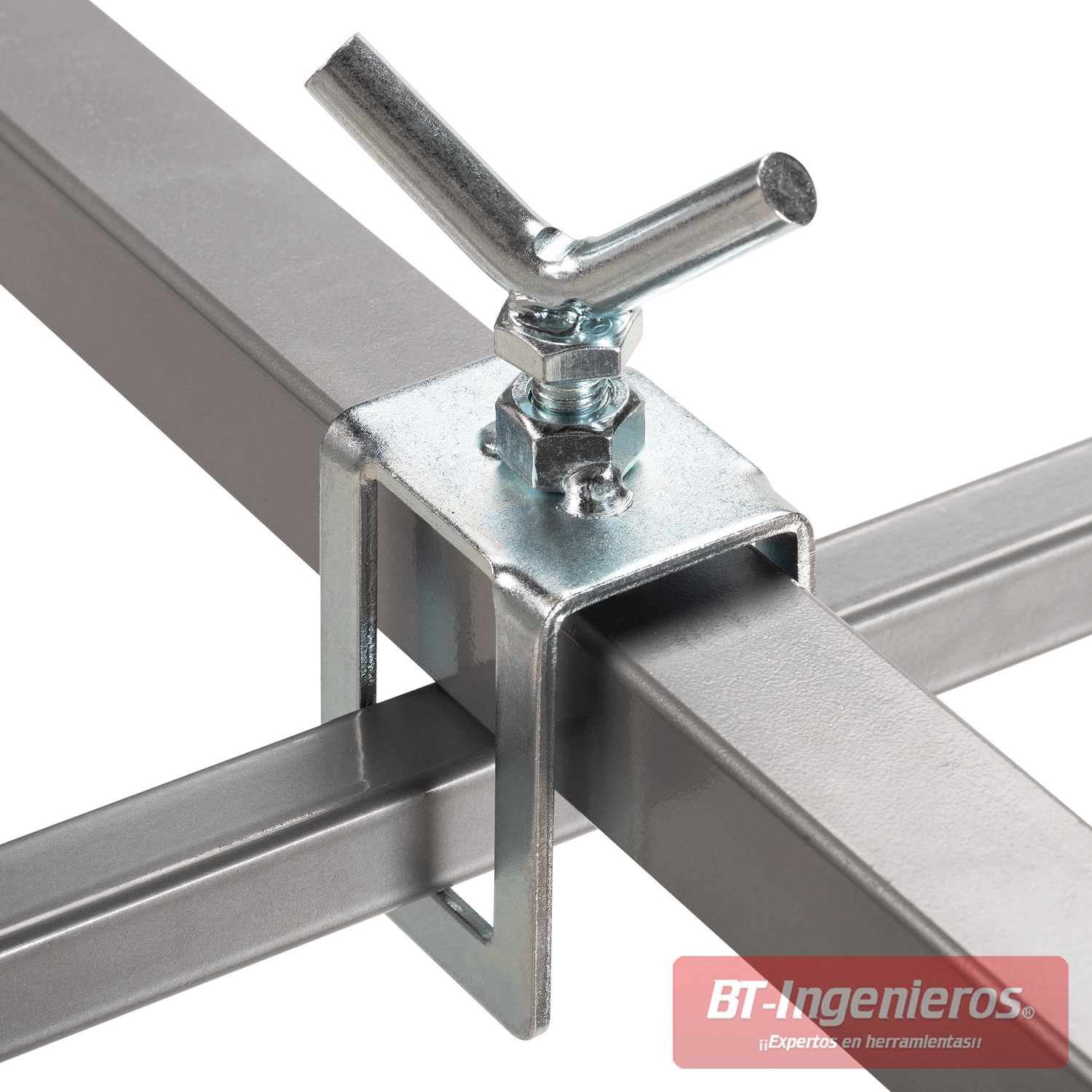

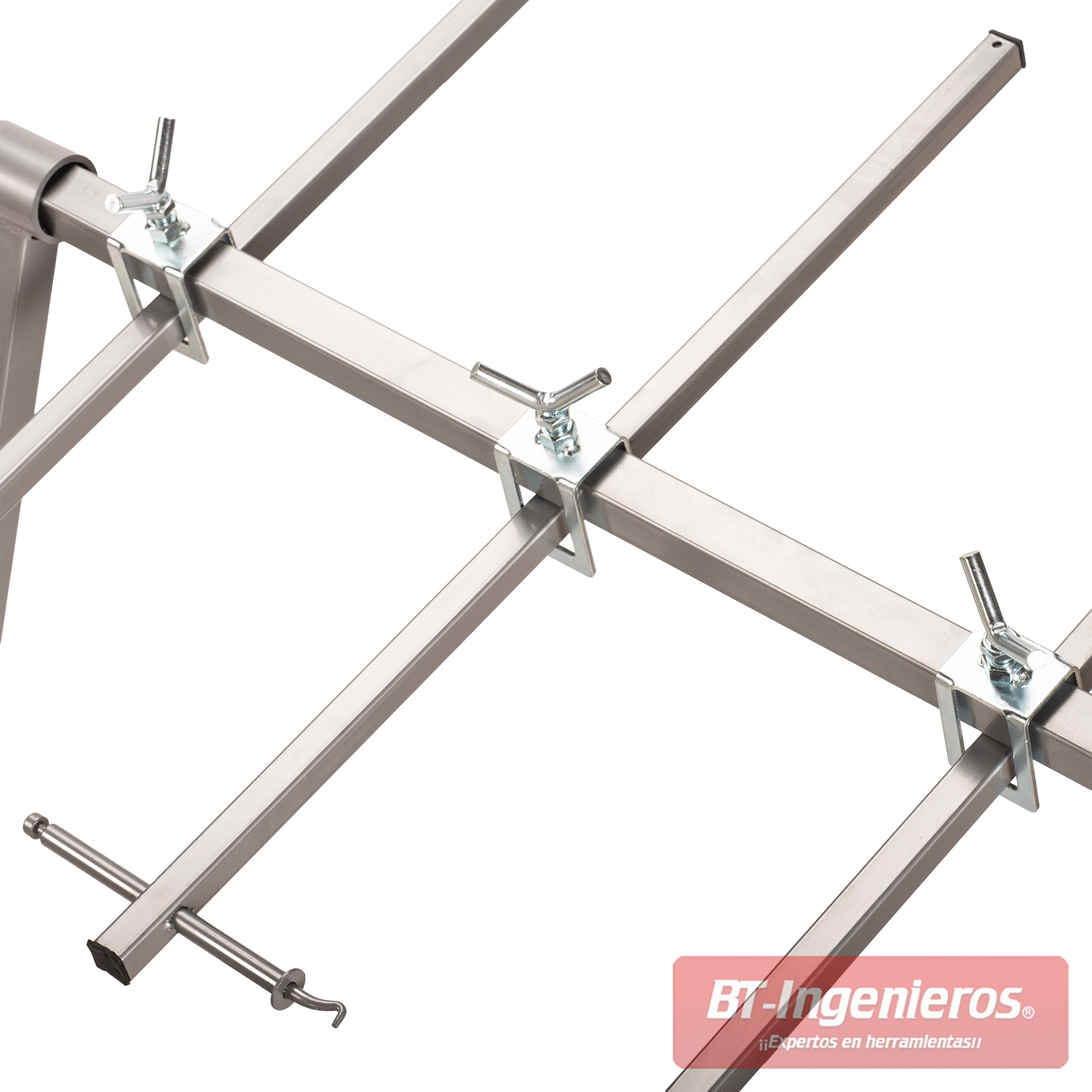

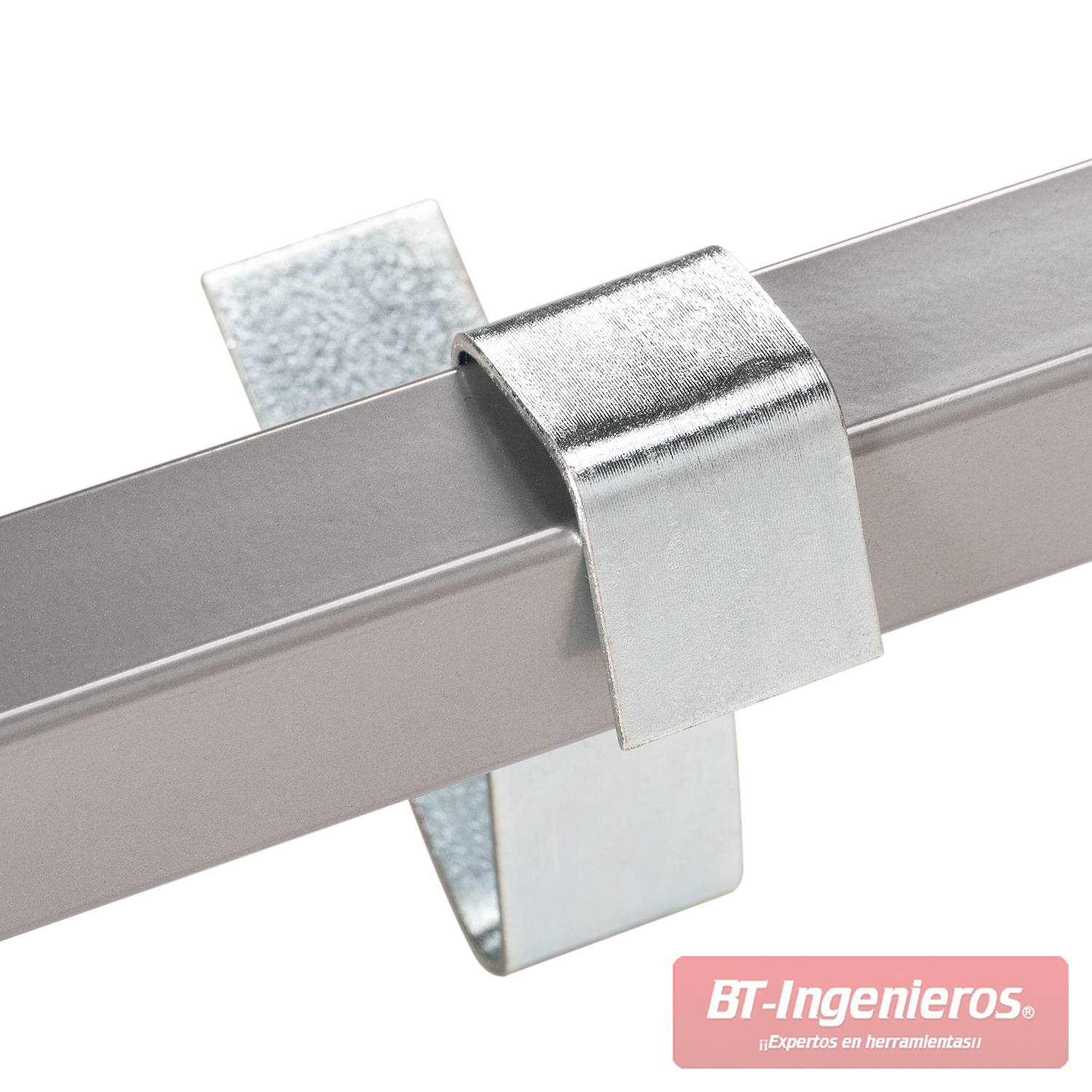

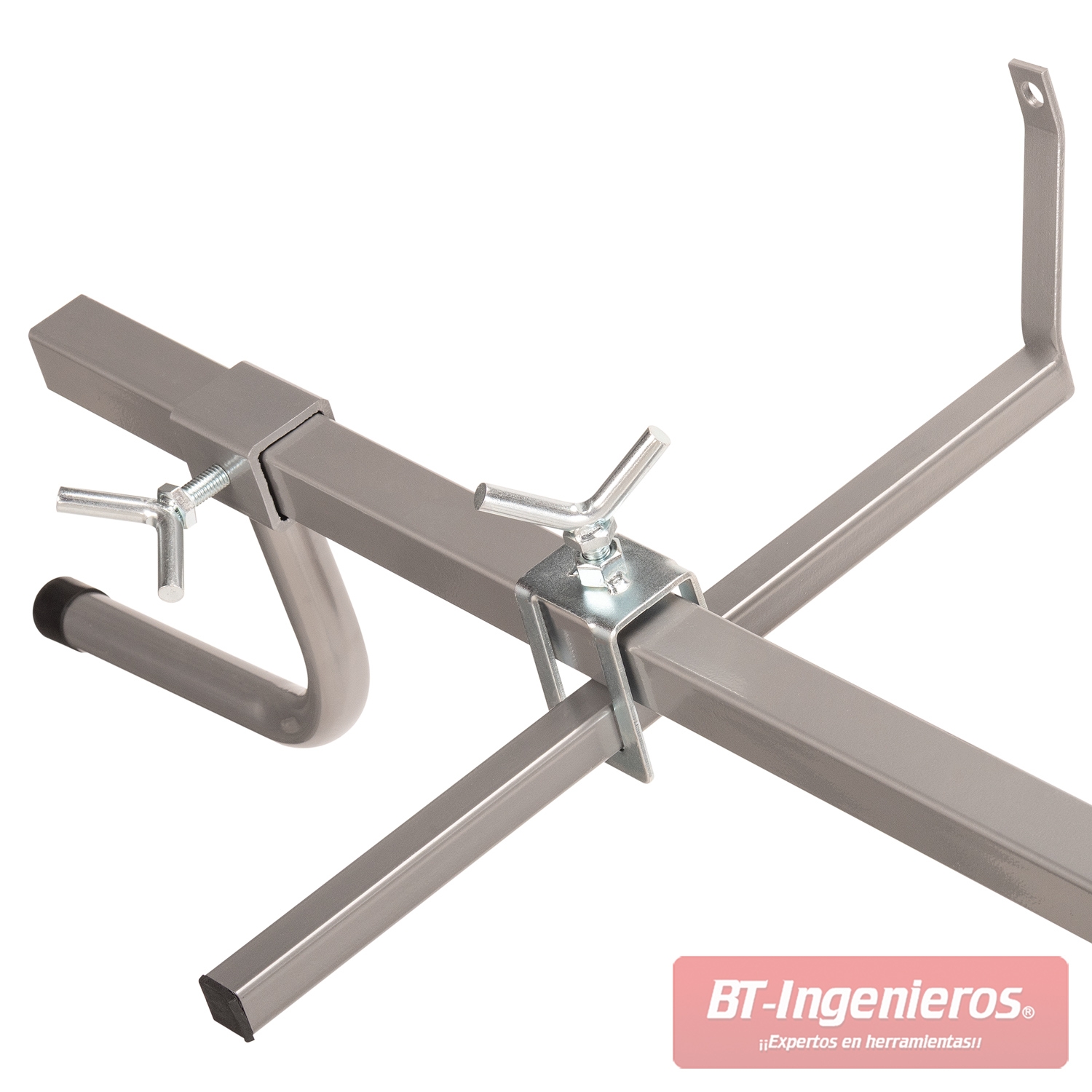

La barra longitudinal incorpora abrazaderas desplazables sobre las que se montan los brazos de apoyo. Esta disposición permite modificar la separación entre puntos de sujeción y adaptar el soporte a paneles con diferentes dimensiones y geometrías.

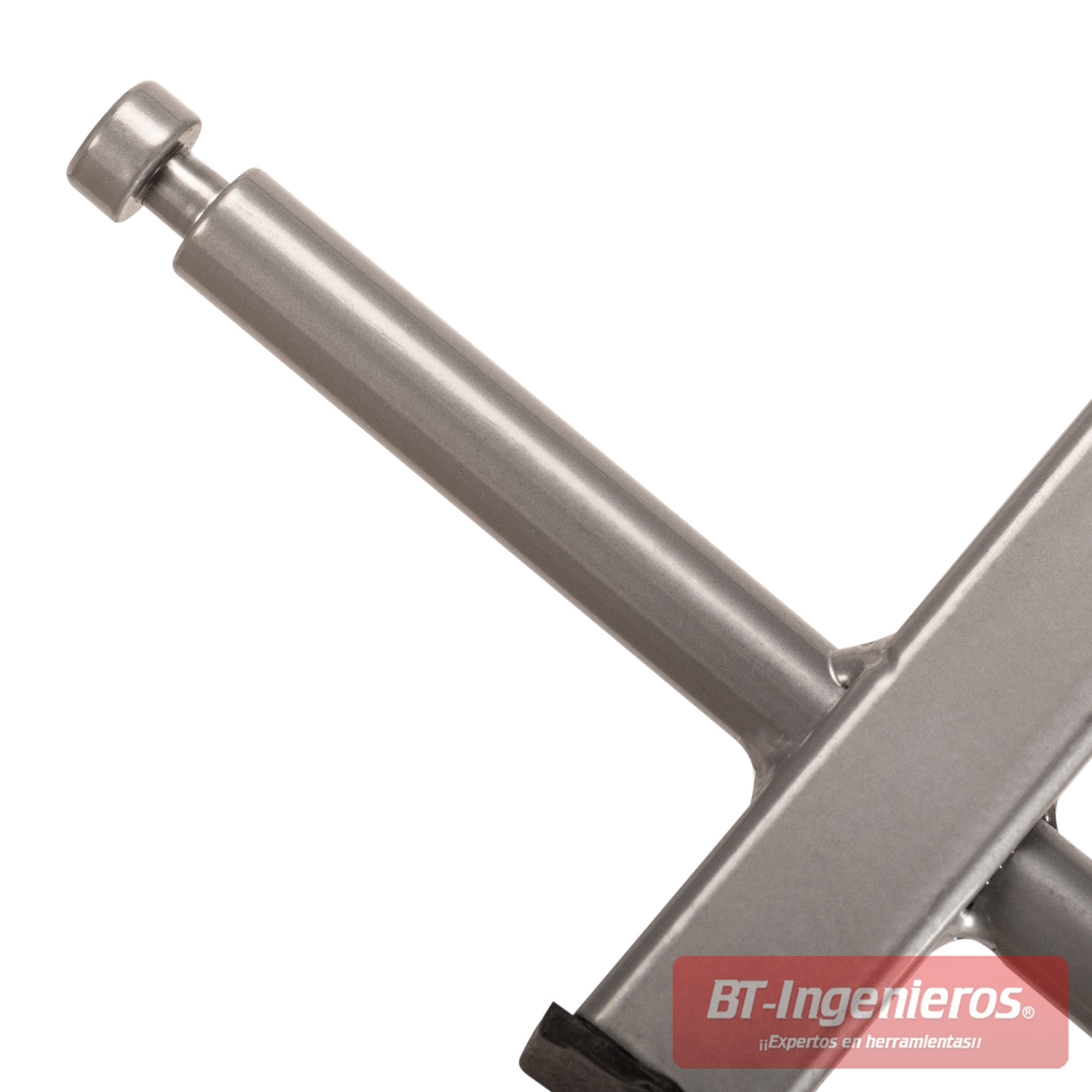

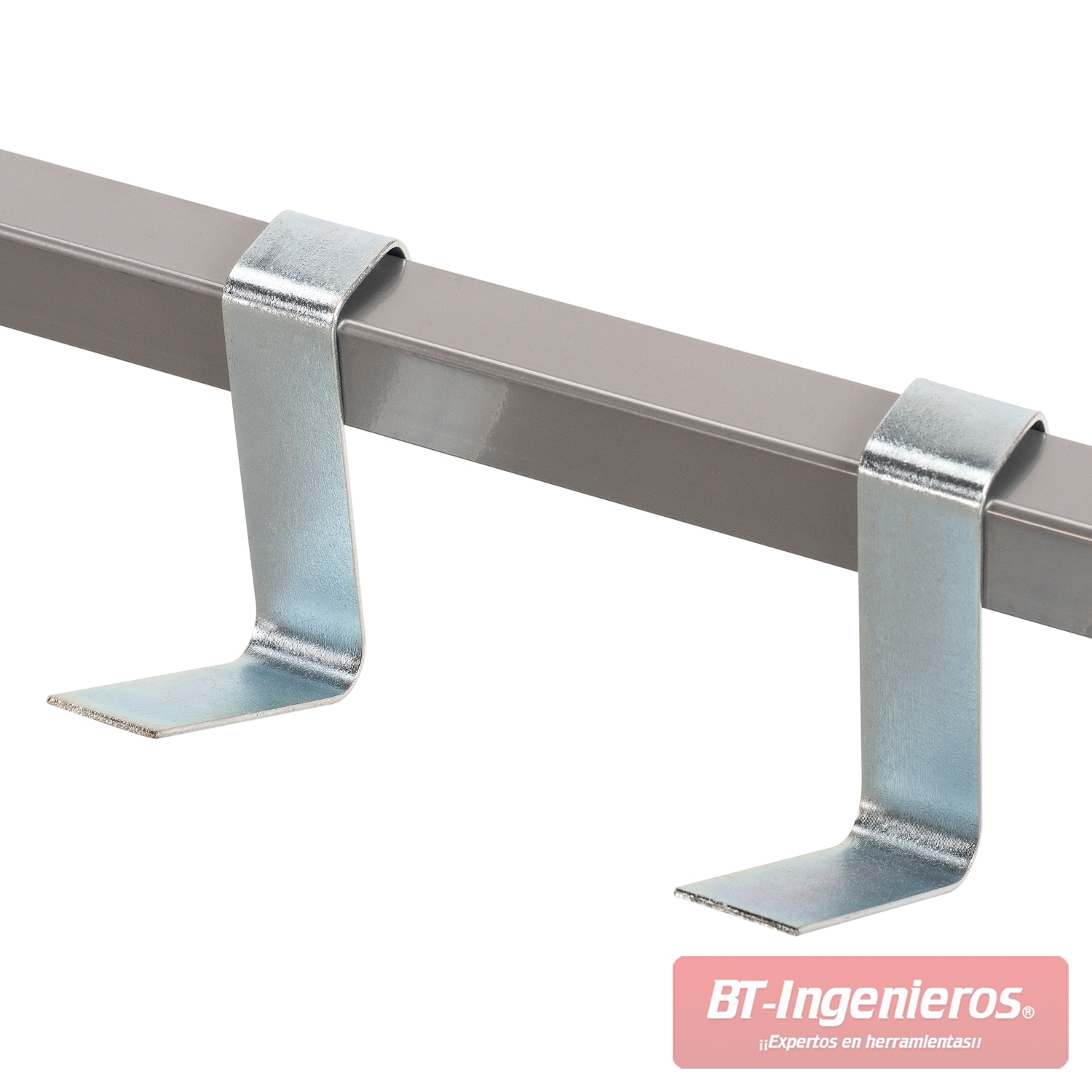

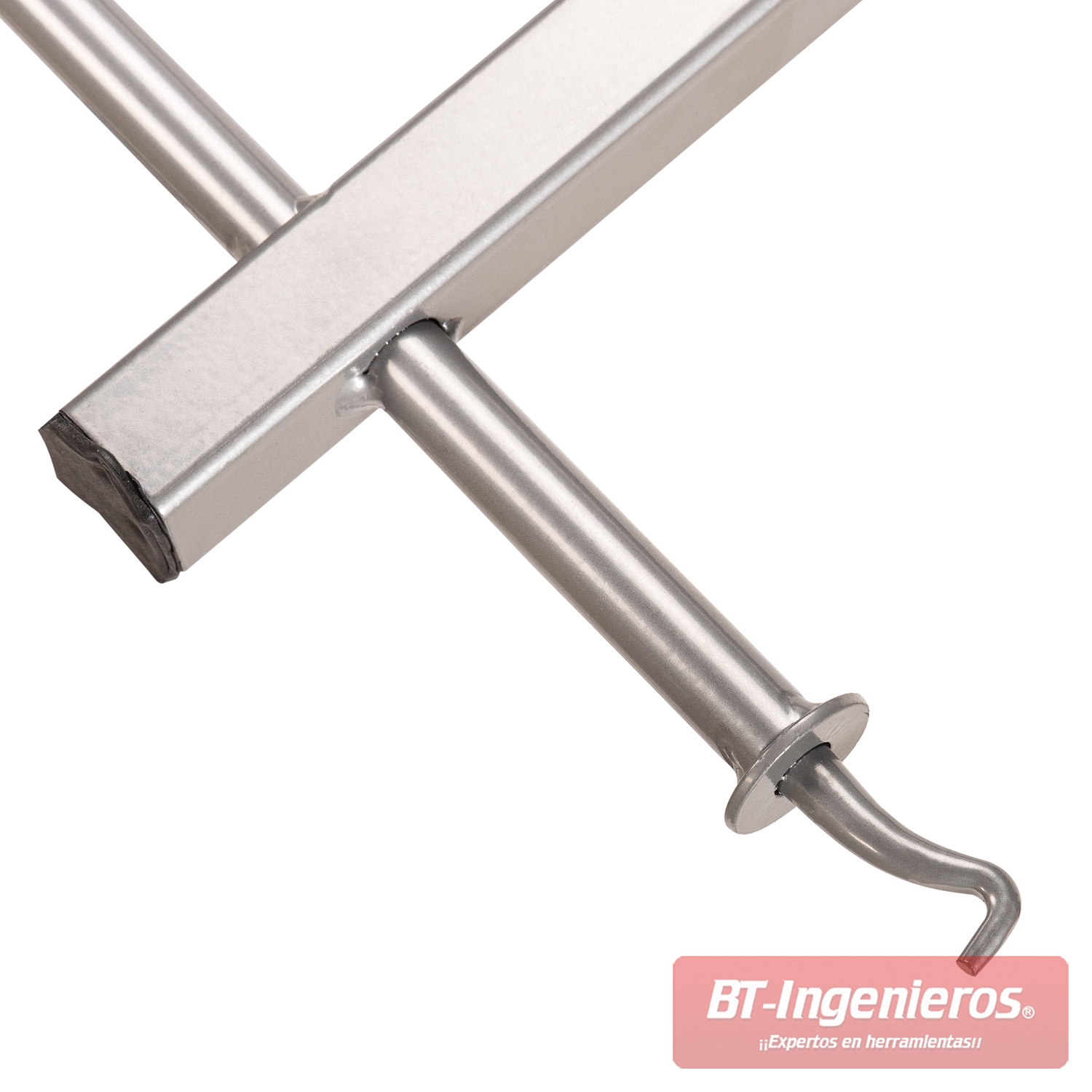

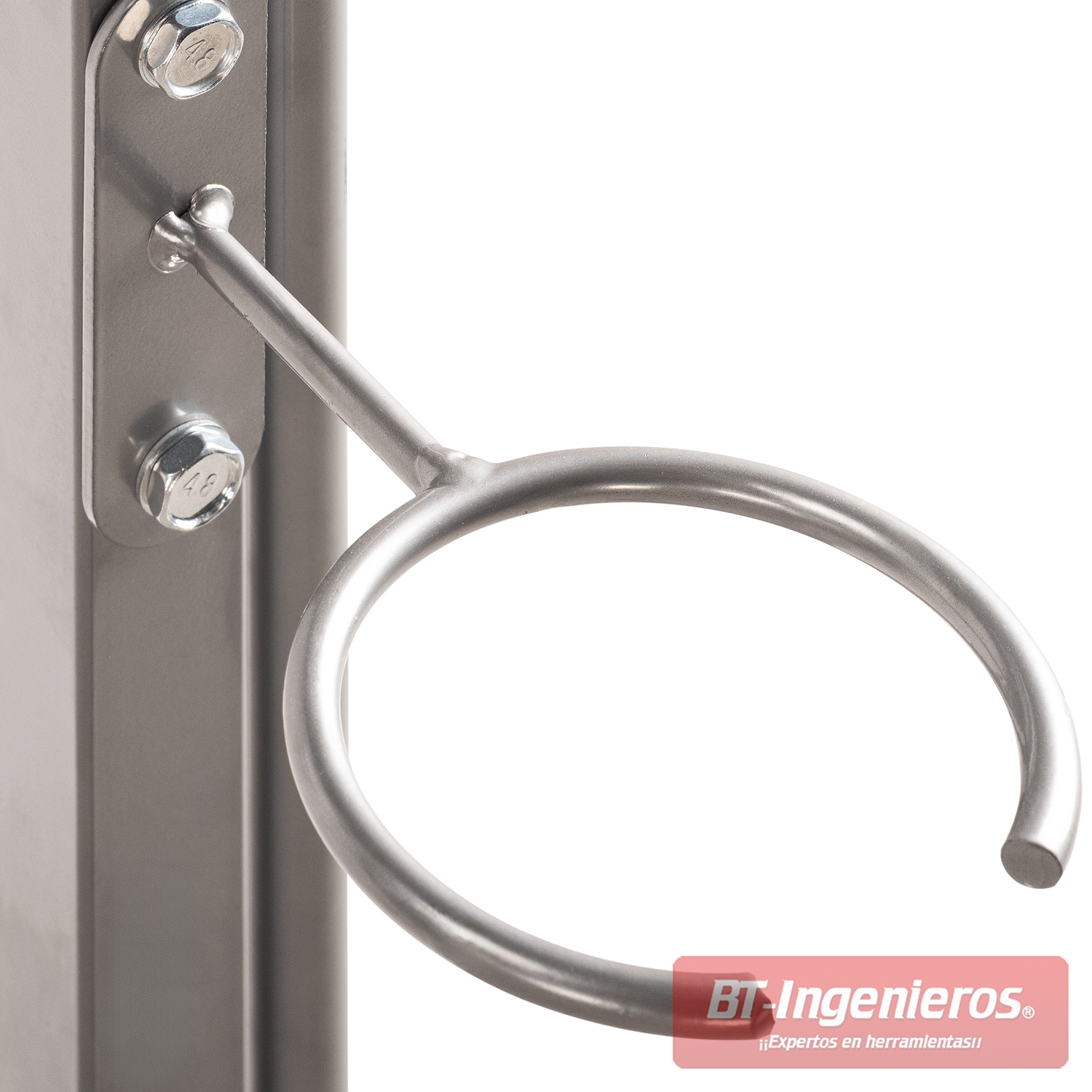

Las imágenes muestran brazos de 40 y 70 cm, además de soportes en forma de gancho, apoyos planos, elementos circulares y pasadores. Su posición puede combinarse para buscar puntos resistentes de la pieza y mantenerla separada de las superficies visibles que deben prepararse o pintarse.

Según las dimensiones y los puntos de fijación disponibles, la configuración puede utilizarse con una pieza grande o con varias piezas compatibles. No debe garantizarse un número fijo de paneles, ya que dependerá de su tamaño, peso, geometría y distribución sobre el eje.

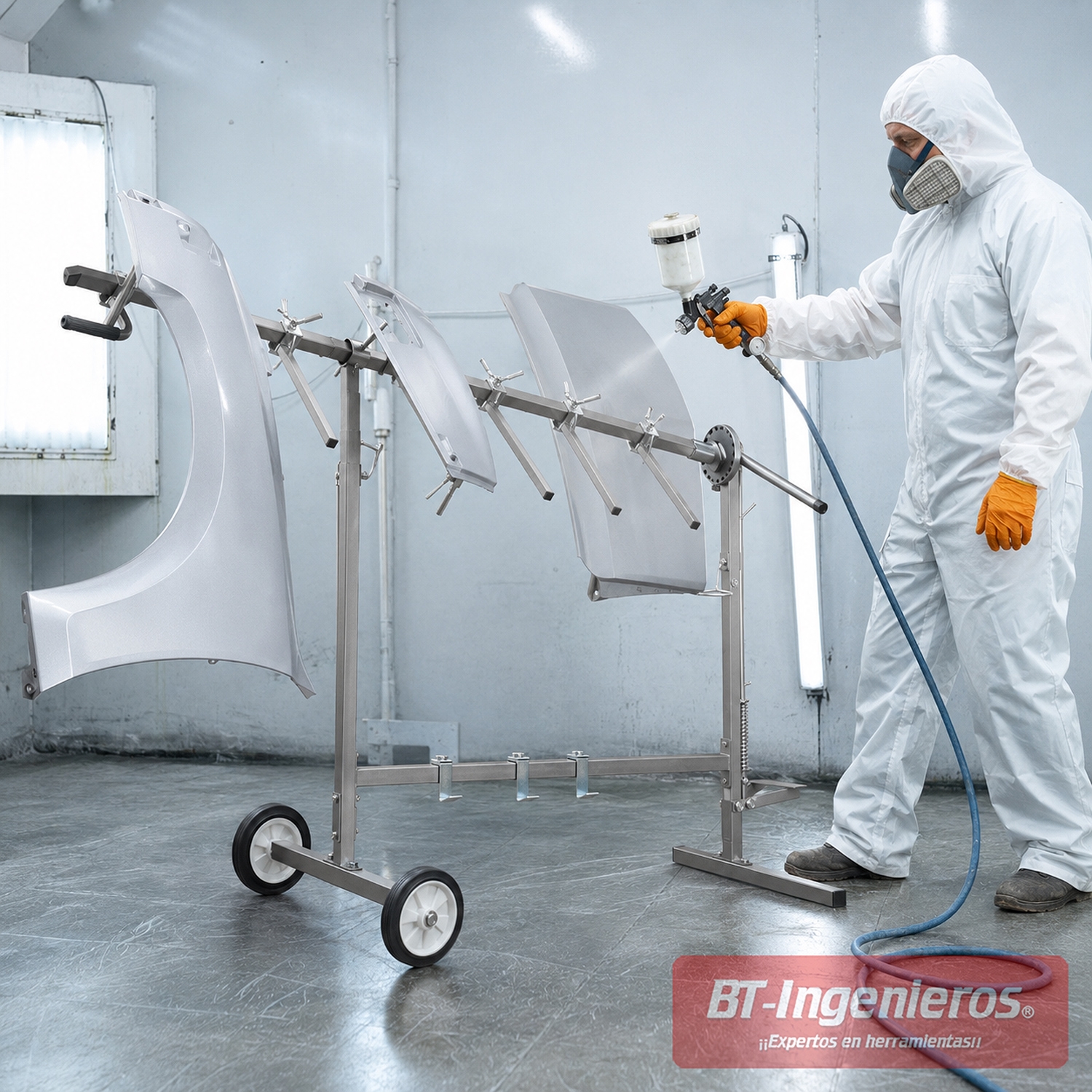

Aplicaciones en talleres de chapa y pintura

• Preparación y pintura de aletas desmontadas.
• Sujeción de puertas y paneles laterales compatibles.
• Trabajos sobre capós, portones y otras piezas de carrocería.
• Lijado y aplicación de aparejos o imprimaciones.
• Pintura de caras interiores, bordes y cantos.
• Secado y almacenamiento temporal fuera de procesos con temperatura no verificada.
• Organización de varias piezas pequeñas cuando puedan fijarse de forma estable.

Movilidad dentro del taller

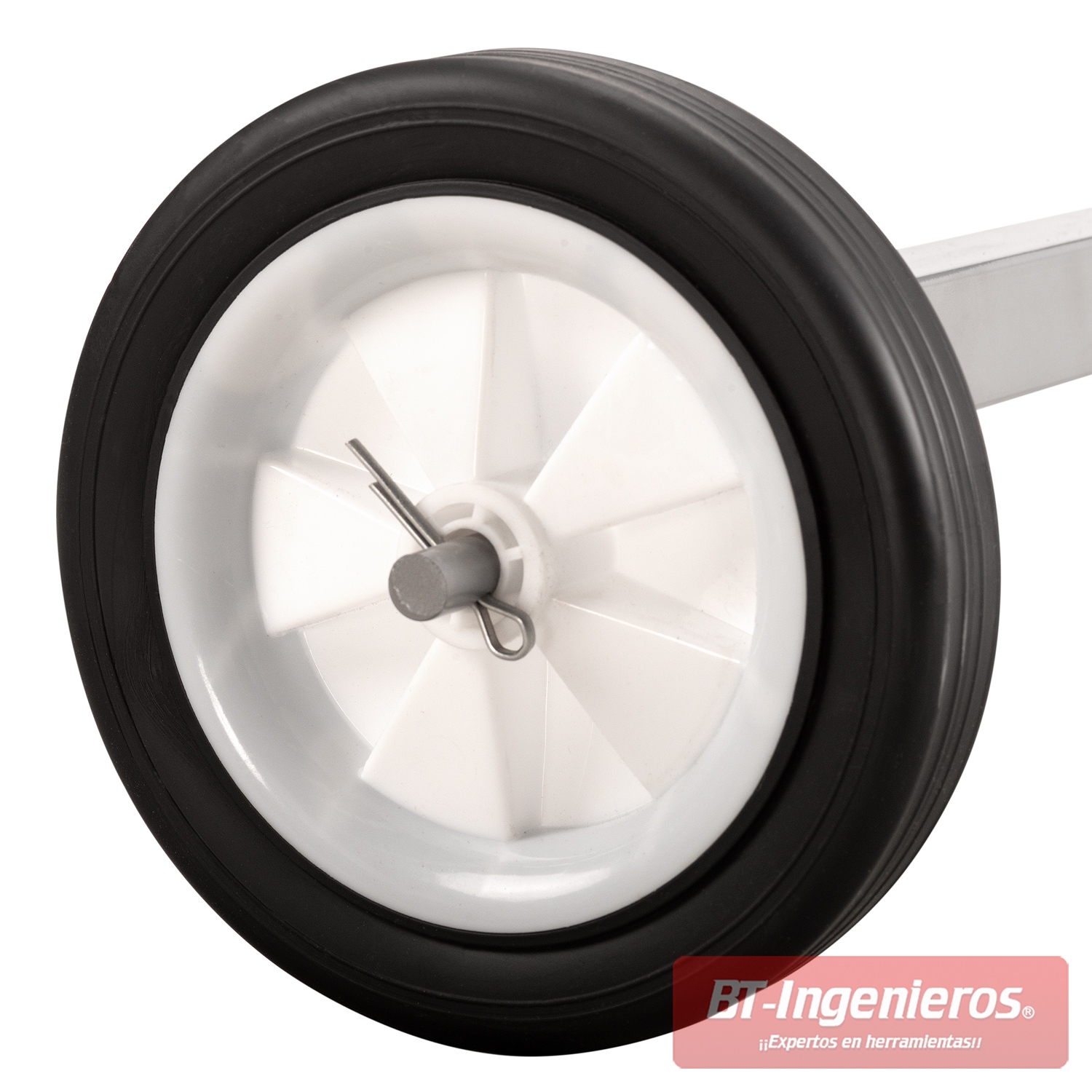

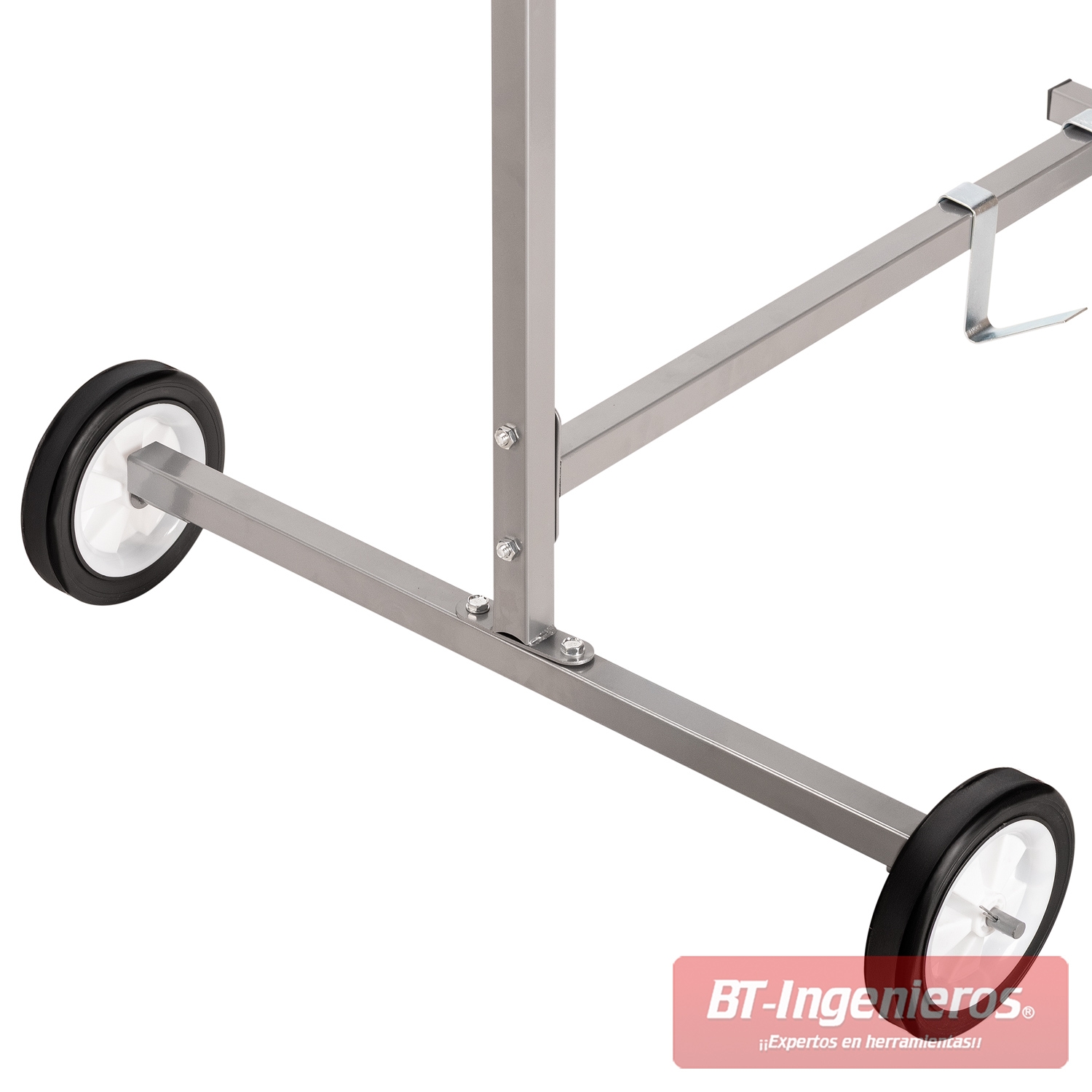

El bastidor incorpora dos ruedas con un diámetro indicado de 17,5 cm. Las ruedas se sitúan en uno de los laterales de la base, de modo que el soporte puede inclinarse y desplazarse hasta la zona de preparación o pintura.

El lado opuesto se apoya sobre una base fija. No está confirmada la presencia de frenos en las ruedas, por lo que el soporte debe colocarse sobre una superficie nivelada y comprobarse su estabilidad antes de montar piezas o iniciar el giro.

Durante el desplazamiento conviene reducir la inclinación de las piezas, comprobar que la trayectoria está despejada y evitar movimientos bruscos que puedan desequilibrar el conjunto.

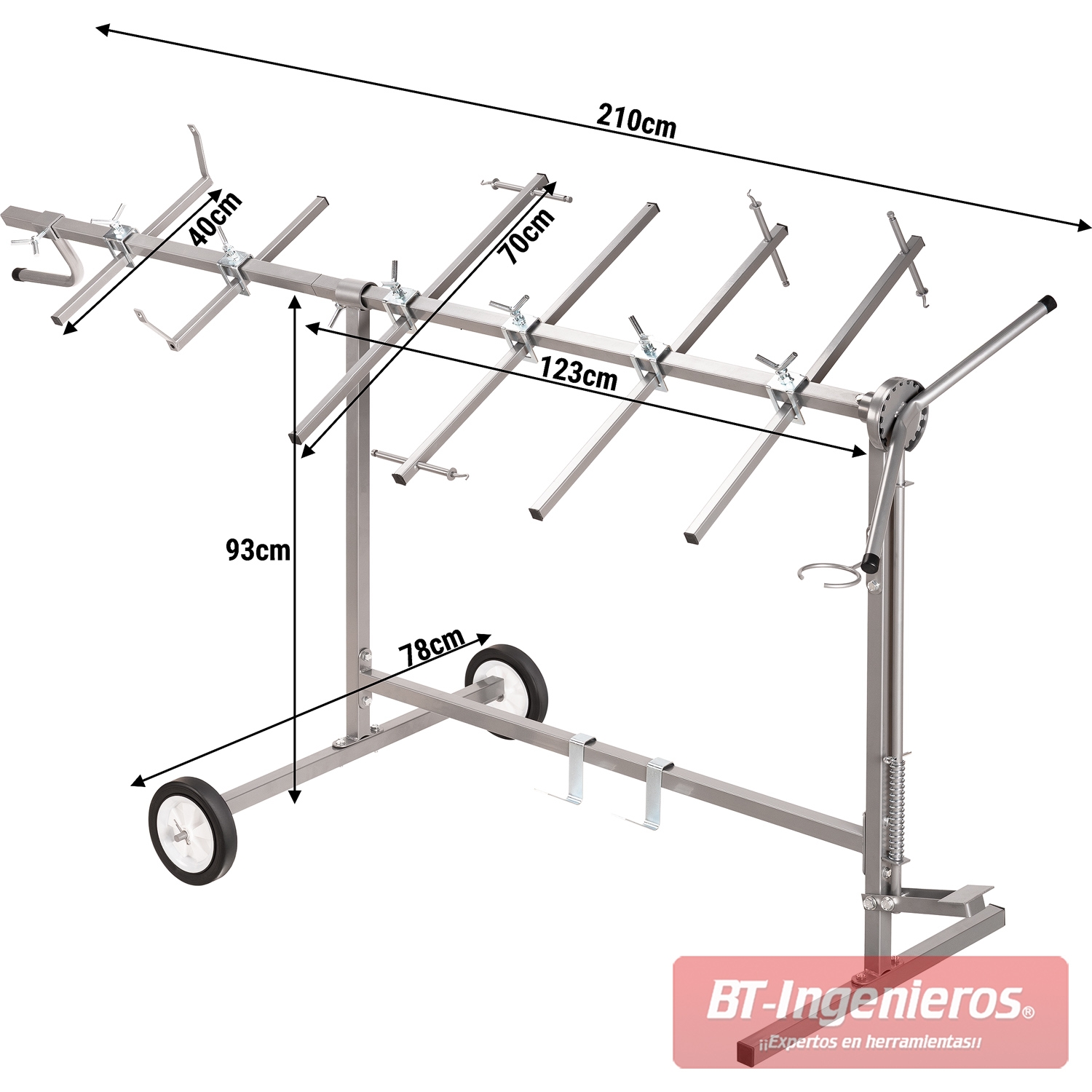

Dimensiones mostradas

• Longitud total: 210 cm.
• Longitud del tramo central indicado: 123 cm.
• Altura hasta el eje de giro: 93 cm.
• Fondo de la estructura: 78 cm.
• Longitudes de brazos mostradas: 40 y 70 cm.
• Diámetro de las ruedas: 17,5 cm.

Las medidas corresponden al esquema facilitado. La altura de 93 cm se refiere al eje de giro y no a la altura máxima alcanzada por los brazos o por las piezas instaladas.

Preparación del soporte antes del trabajo

1. Colocar la estructura sobre una superficie firme y nivelada.
2. Distribuir los brazos a lo largo de la barra según las dimensiones del panel.
3. Seleccionar apoyos y puntos de anclaje que no deformen la pieza.
4. Apretar las abrazaderas y comprobar que no pueden deslizarse.
5. Equilibrar la carga respecto al eje antes de liberar el giro.
6. Girar lentamente con la palanca y fijar el disco en la posición elegida.
7. Comprobar nuevamente la estabilidad antes de lijar o aplicar pintura.

Recomendaciones y limitaciones

• No superar una capacidad de carga que no haya sido confirmada por la documentación del fabricante.
• No publicar una capacidad de 300 kg hasta disponer de validación técnica.
• No utilizar el soporte con carrocerías completas ni con piezas que no puedan fijarse de forma estable.
• Distribuir la carga para evitar un desequilibrio excesivo respecto al eje de giro.
• No introducir el soporte en hornos o procesos de secado a temperatura elevada sin confirmar la resistencia térmica de ruedas, pintura, muelles y demás componentes.
• Comprobar periódicamente el apriete de tornillos, abrazaderas, pasadores y soportes.
• Mantener despejada la zona recorrida por los brazos durante la rotación.

Datos técnicos

• Referencia: BT14712.
• Tipo: soporte móvil y rotatorio para paneles de carrocería.

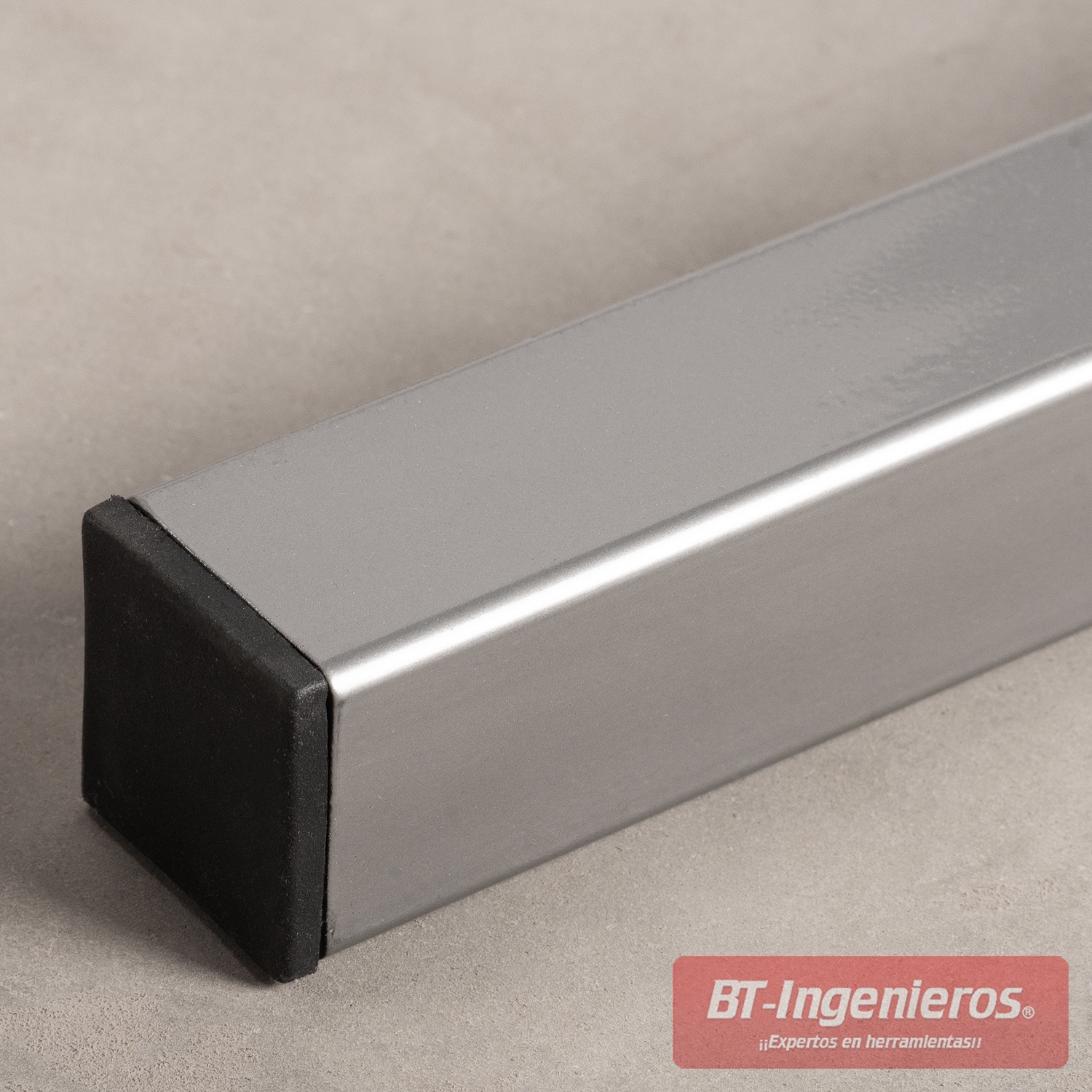

• Material confirmado de la estructura: acero.
• Accionamiento del giro: manual mediante palanca.
• Recorrido de giro indicado: hasta 180°.
• Posiciones de regulación indicadas: 20.
• Longitud total mostrada: 210 cm.
• Tramo central mostrado: 123 cm.
• Altura hasta el eje: 93 cm.
• Fondo mostrado: 78 cm.
• Brazos mostrados: 40 y 70 cm.
• Ruedas: 2.
• Diámetro indicado de las ruedas: 17,5 cm.
• Configuración: brazos y abrazaderas desplazables.
