Kit reparador de roscas de cárter M20 x 1,5 con 6 tapones

Kit para reparar roscas de tapones de vaciado a M20 x 1,5

El kit reparador de roscas M20 x 1,5 BT17416 está diseñado para recuperar determinados alojamientos de tapones de vaciado cuya rosca original se encuentra pasada, desgastada o deteriorada.

Su funcionamiento se basa en realizar un nuevo mecanizado a M20 x 1,5 mediante el macho incluido y montar posteriormente uno de los 6 tapones de reparación de la misma medida. En alojamientos que todavía conservan material suficiente, este procedimiento puede evitar tener que sustituir directamente el cárter o la carcasa completa.

Reparación por sobremedida, no un simple repasado de la rosca

Este kit no está destinado únicamente a limpiar una rosca ligeramente dañada. El macho permite crear una nueva rosca M20 x 1,5 sobre un alojamiento apto para este tipo de reparación.

De esta forma se obtiene una nueva medida sobre la que puede instalarse el tapón M20 x 1,5 correspondiente. Es una solución especialmente práctica cuando una rosca de vaciado dañada aparece durante una operación rutinaria de mantenimiento y el componente conserva condiciones suficientes para ser recuperado.

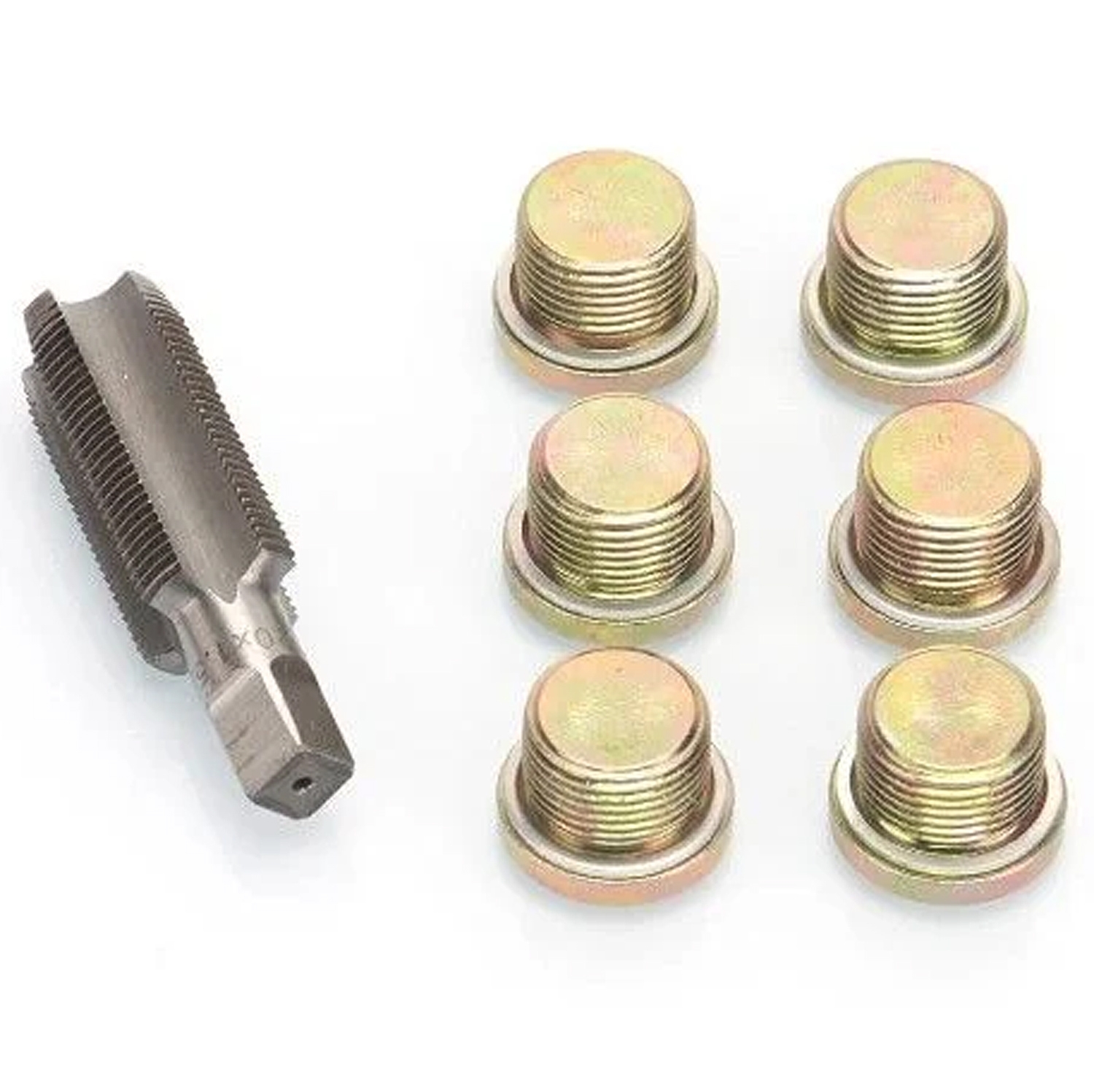

Macho M20 x 1,5 fabricado en acero SK3

El conjunto incorpora un macho M20 x 1,5 fabricado en acero SK3, destinado a mecanizar el alojamiento y generar la nueva rosca.

La documentación aportada indica que, para el procedimiento previsto, no es necesario realizar un pretaladrado previo. Esta indicación debe aplicarse únicamente cuando el alojamiento sea compatible y conserve suficiente material para efectuar correctamente la reparación.

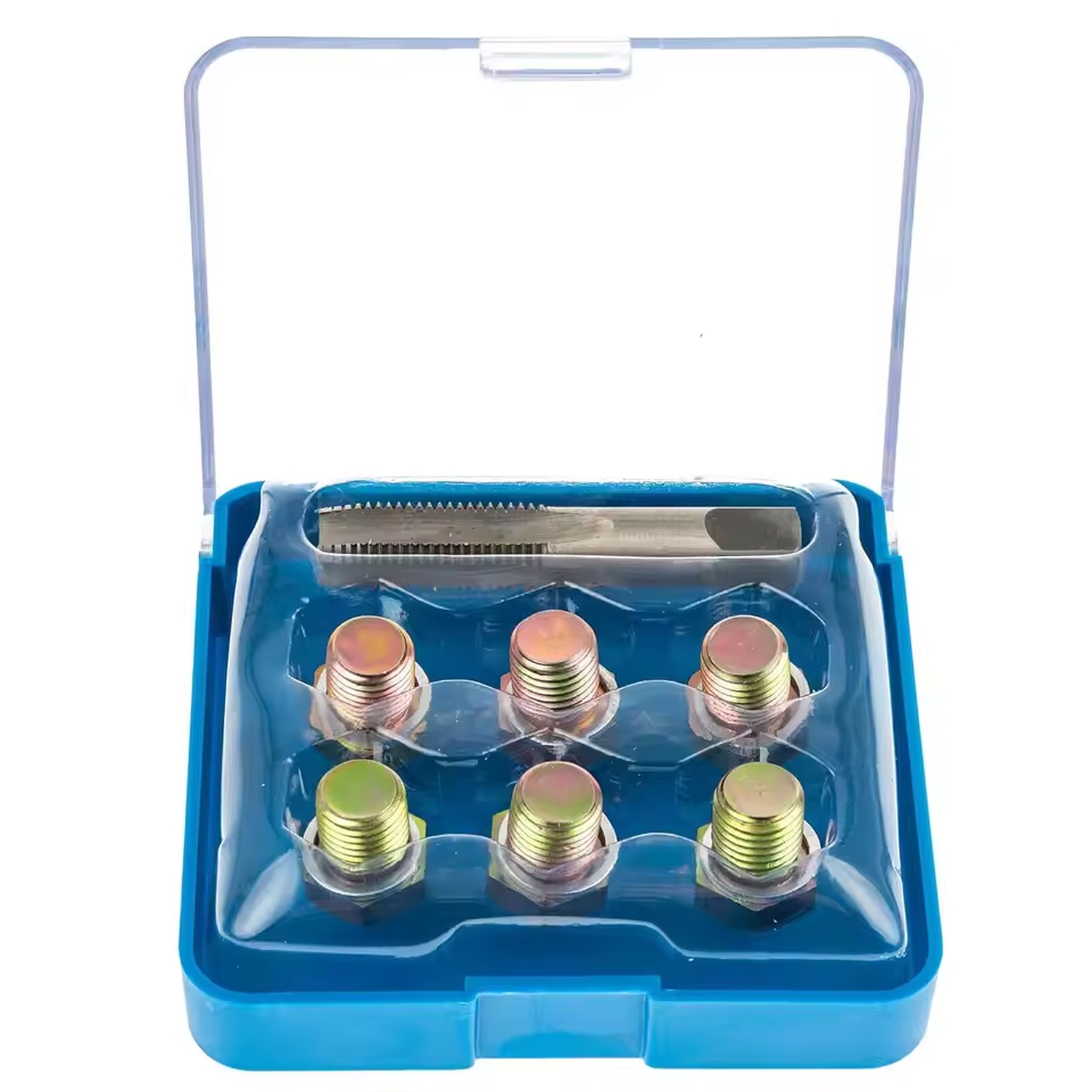

6 tapones para varias intervenciones compatibles

Además del macho, el conjunto incluye 6 tapones de reparación M20 x 1,5. Esto permite disponer de varias unidades para futuras intervenciones compatibles utilizando el mismo útil de roscado.

El hecho de reunir el macho y varios tapones en un mismo conjunto resulta especialmente útil en talleres que encuentran con cierta frecuencia roscas de vaciado deterioradas.

Aplicaciones indicadas

• Reparación de roscas dañadas en cárteres de aceite.
• Alojamientos compatibles de cajas de cambios.
• Alojamientos compatibles de diferenciales.
• Puntos de vaciado cuya rosca se encuentra pasada o deteriorada.
• Reparaciones donde el alojamiento conserva material suficiente para mecanizar una nueva rosca M20 x 1,5.

Proceso general de reparación

1. Comprobar que el alojamiento no presenta fisuras, deformaciones graves ni pérdida estructural importante de material.
2. Situar el macho M20 x 1,5 correctamente alineado con el eje del alojamiento.
3. Realizar el nuevo roscado de forma progresiva y controlada.
4. Retirar completamente las virutas producidas durante el mecanizado.
5. Montar uno de los tapones M20 x 1,5 utilizando el sistema de sellado adecuado para la aplicación.
6. Comprobar el correcto asentamiento y la estanqueidad antes de volver a poner el componente en servicio.

Características técnicas

• Referencia: BT17416.
• Tipo: kit reparador de roscas para tapones de vaciado.
• Rosca de reparación: M20 x 1,5.
• Macho incluido: M20 x 1,5.
• Material del macho: acero SK3.
• Tapones incluidos: 6 unidades.
• Rosca de los tapones: M20 x 1,5.
• Sistema: reparación mediante mecanizado a sobremedida.
• Pretaladrado: no requerido según la documentación del fabricante para el procedimiento previsto.
• Aplicaciones indicadas: cárter de aceite, caja de cambios y diferencial compatibles.
