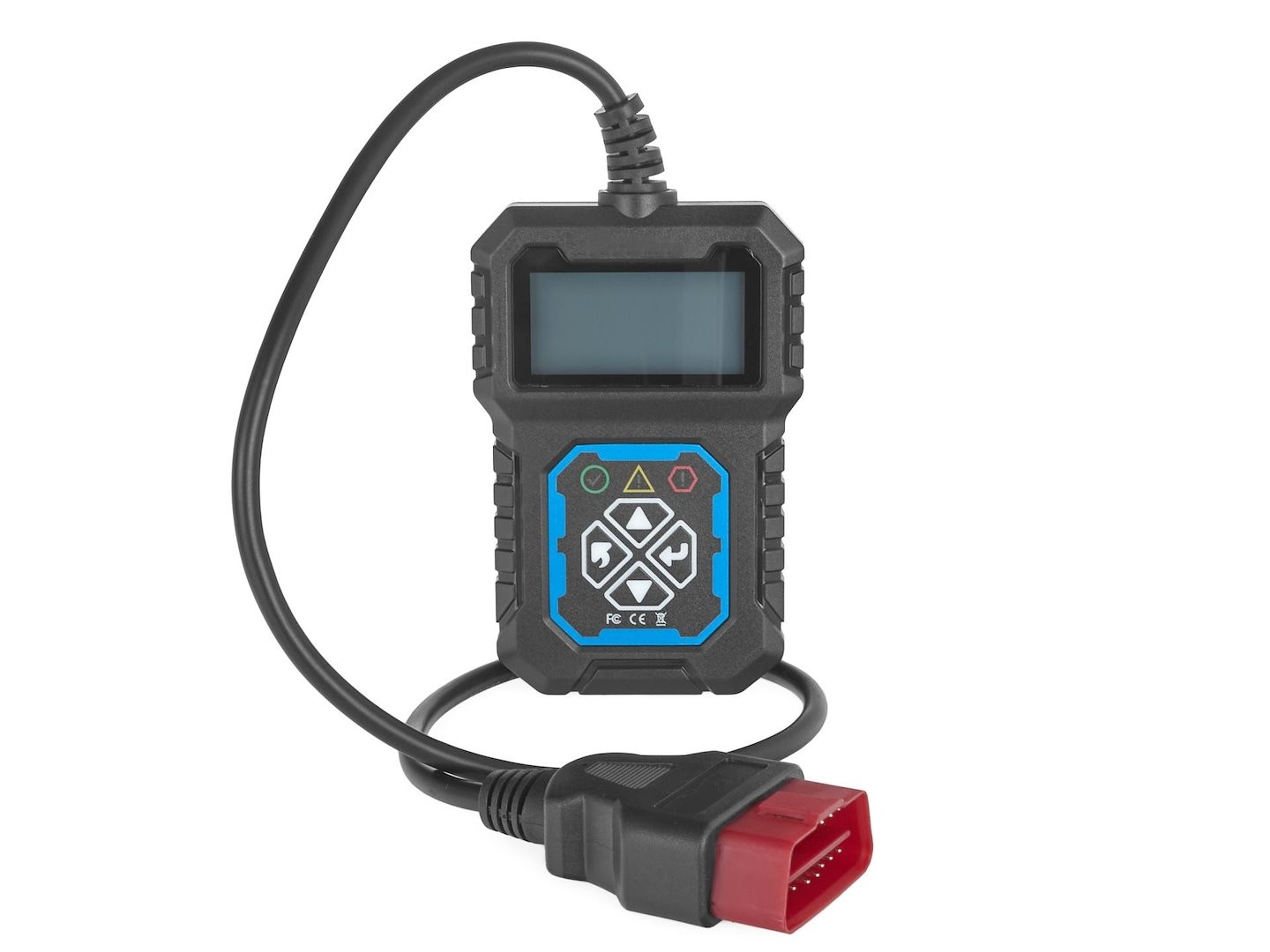

Máquina Diagnosis OBD2 Multimarca 12V

Máquina de diagnosis OBD2 multimarca para coche con lectura y borrado de averías.

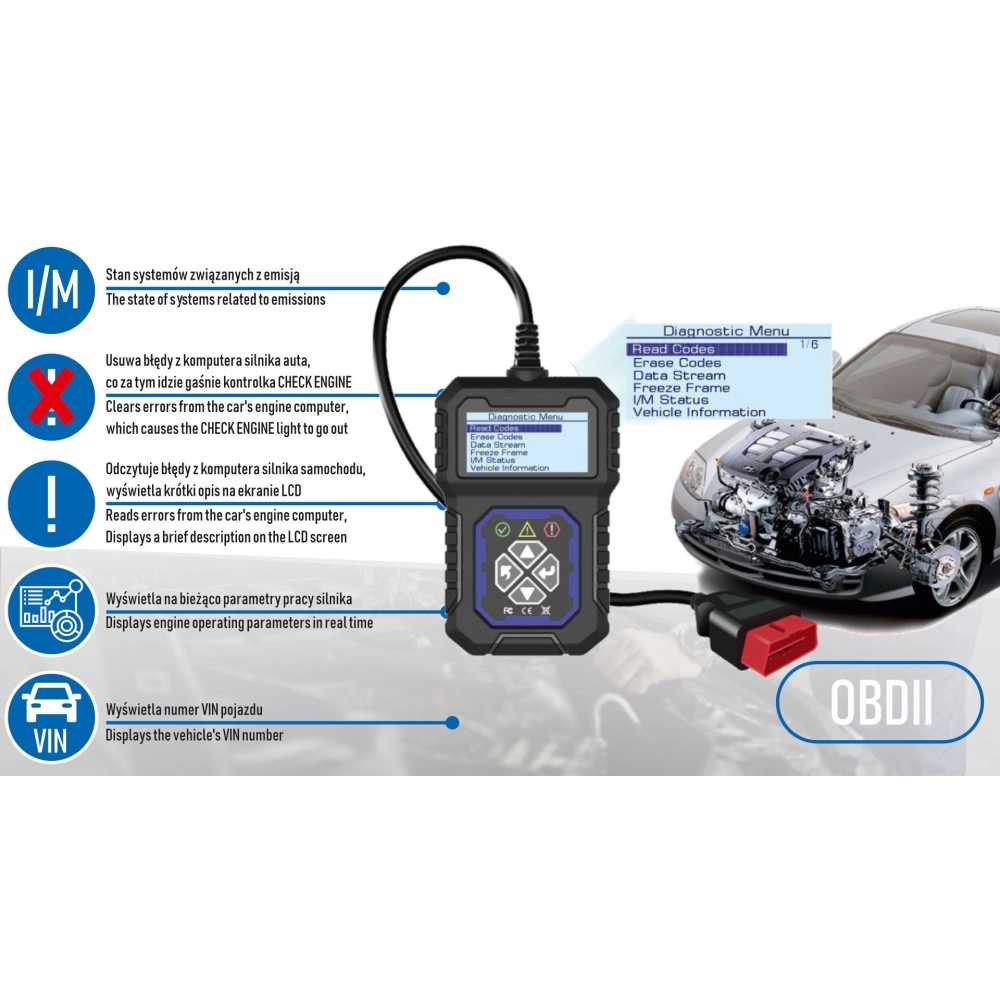

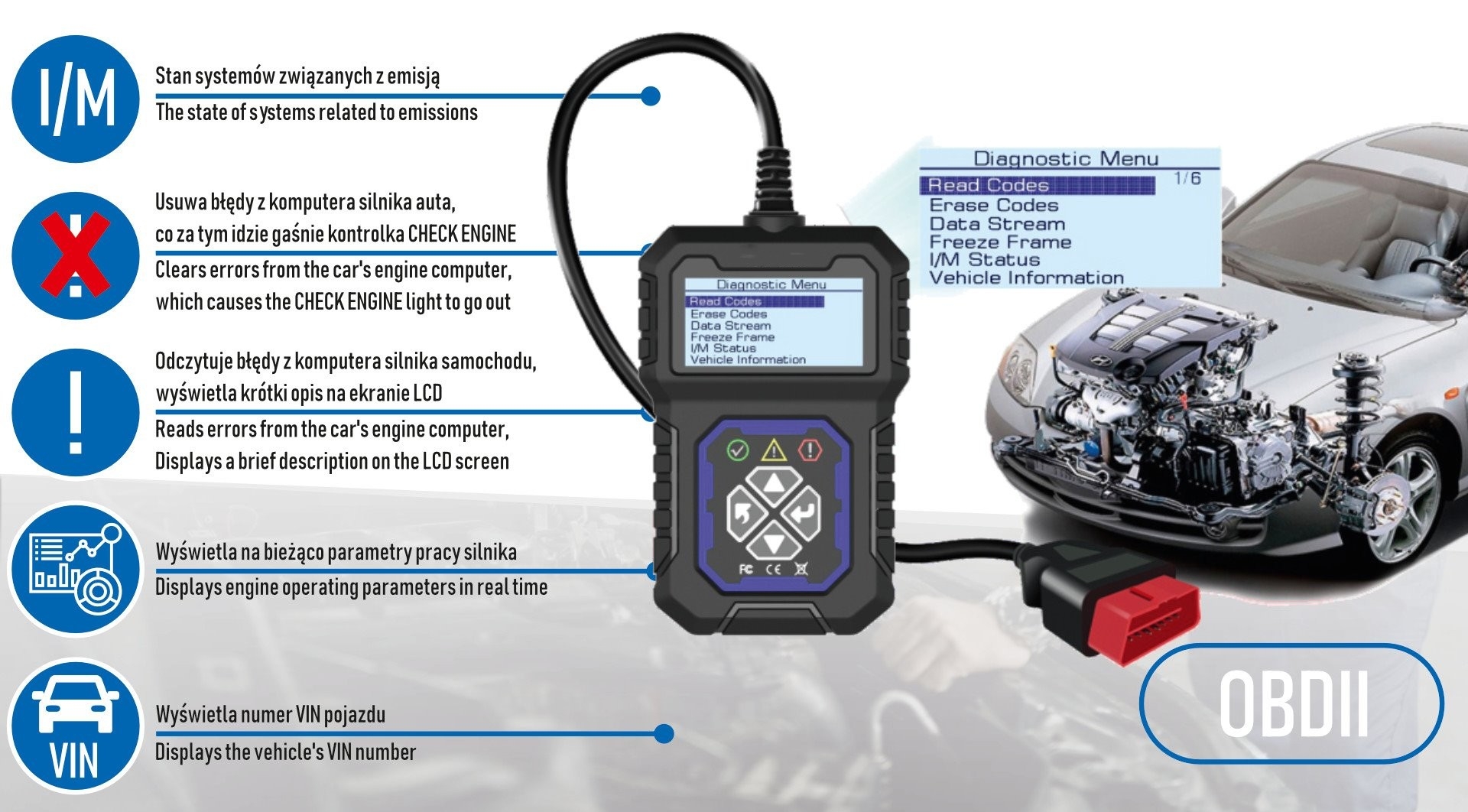

La máquina de diagnosis OBD2 multimarca es una herramienta electrónica diseñada para comprobar el funcionamiento del motor, identificar códigos de avería y consultar información de los sistemas de gestión electrónica de vehículos compatibles con el estándar OBDII.

Mediante su conector OBD2 de 16 pines, el dispositivo se comunica con la centralita del vehículo y permite acceder a información de diagnóstico sin necesidad de utilizar un ordenador, teléfono móvil ni programas adicionales.

Dispone de una pantalla LCD retroiluminada, botones físicos de navegación y tres indicadores luminosos que facilitan la interpretación del estado del sistema.

Esta máquina de diagnosis resulta especialmente útil para talleres mecánicos, mantenimiento de automóviles y usuarios particulares que necesitan consultar averías, revisar parámetros del motor o comprobar el estado de los sistemas relacionados con las emisiones.

Lectura y borrado de códigos de avería OBDII.

Una de las principales funciones del escáner OBD2 para coche es identificar los códigos de diagnóstico almacenados por la unidad de control electrónico del motor.

Cuando se produce una anomalía, la centralita puede registrar un código de avería que ayuda a identificar el sistema o componente relacionado con el problema.

El lector permite consultar estos códigos y visualizar una breve descripción de su significado directamente en la pantalla LCD.

Familias de códigos admitidas según fabricante:

• P0: códigos genéricos relacionados con el tren motriz.
• P1: códigos específicos del fabricante relacionados con el tren motriz.
• P2: códigos adicionales de diagnóstico del tren motriz.
• P3: códigos de diagnóstico adicionales del tren motriz.
• U0: códigos genéricos relacionados con comunicaciones entre sistemas.
• U1: códigos de comunicación específicos del fabricante.

La herramienta permite borrar los códigos de avería del sistema seleccionado cuando la centralita admite esta operación.

Importante: borrar un código no significa que la avería esté reparada. Si el problema continúa, la centralita puede volver a registrar el fallo y encender nuevamente el testigo de advertencia.

Apagado de la luz Check Engine del motor.

El dispositivo incorpora una función de borrado de errores OBDII que permite apagar el indicador de avería del motor, conocido como Check Engine o MIL, cuando la causa del problema se ha solucionado y el vehículo permite eliminar los códigos almacenados.

Esta función resulta práctica después de realizar una reparación, sustituir un componente defectuoso o solucionar una incidencia detectada mediante la diagnosis.

Antes de borrar los códigos se recomienda registrar las averías presentes y comprobar su origen, ya que el borrado también puede eliminar información de diagnóstico almacenada y reiniciar determinados monitores de emisiones.

Diagnosis del motor y caja de cambios compatible.

Esta máquina de diagnosis OBD2 para vehículos de 12 V dispone de selección de sistema dual para consultar:

• Motor: información de diagnóstico relacionada con la gestión electrónica del motor.
• Transmisión: consulta de información OBDII de la caja de cambios cuando el vehículo dispone de una unidad accesible mediante los protocolos admitidos.

Cuando el dispositivo detecta más de un sistema compatible, permite seleccionar la unidad electrónica que se desea consultar.

La disponibilidad de diagnosis de transmisión depende del fabricante, modelo, año y sistema electrónico instalado en el vehículo. No sustituye a un equipo de diagnosis avanzada con acceso a todas las centralitas.

Visualización de datos del motor en tiempo real.

El lector OBD2 con datos en vivo permite consultar parámetros electrónicos suministrados por la centralita mientras el motor está funcionando.

Según la documentación del equipo, admite hasta 249 tipos de parámetros de diagnóstico, aunque los valores realmente disponibles dependen de los datos que transmita cada vehículo.

Entre los parámetros habituales que pueden estar disponibles se encuentran:

• Revoluciones del motor (RPM).
• Temperatura del refrigerante.
• Velocidad del vehículo.
• Datos de carga del motor.
• Valores de sensores relacionados con la gestión del motor.
• Información de funcionamiento del sistema de emisiones.

La lectura de datos en directo ayuda a complementar el diagnóstico y observar el comportamiento de determinados sensores durante las comprobaciones de mantenimiento.

Freeze Frame: consulta de datos registrados durante una avería.

La función Freeze Frame o fotograma congelado permite consultar información que la centralita haya almacenado en el momento de detectar determinados códigos de avería.

Dependiendo del vehículo, puede mostrar datos como:

• Código de avería registrado.
• Revoluciones del motor.
• Velocidad del vehículo.
• Temperatura del refrigerante.
• Otros parámetros disponibles en el registro.

Esta información ayuda a conocer las condiciones de funcionamiento existentes cuando se detectó el problema, facilitando las tareas de diagnóstico.

Estado I/M de los sistemas relacionados con emisiones

La función I/M Readiness permite comprobar el estado de preparación de los monitores OBDII relacionados con las emisiones contaminantes del vehículo.

El lector muestra información sobre los sistemas que han completado sus autocomprobaciones y aquellos que permanecen pendientes o no están disponibles.

Esta función resulta especialmente útil después de una reparación o un borrado de códigos, para revisar si los monitores electrónicos han completado sus ciclos de verificación.

La información I/M es orientativa del estado de los monitores OBDII y no sustituye una inspección técnica oficial ni garantiza superar una prueba de emisiones.

Indicadores LED de diagnóstico: verde, amarillo y rojo

El dispositivo incorpora tres indicadores luminosos que permiten realizar una interpretación visual rápida del resultado del diagnóstico.

• LED verde: indica un estado correcto del sistema comprobado, sin anomalías relevantes detectadas por el equipo.
• LED amarillo: advierte de una posible incidencia, códigos pendientes o comprobaciones de diagnóstico que todavía no se han completado.
• LED rojo: señala una anomalía detectada que puede estar relacionada con el encendido del testigo Check Engine.

Los indicadores facilitan una primera valoración, aunque siempre deben consultarse los códigos y datos de diagnóstico para interpretar correctamente cualquier incidencia.

Lectura del número VIN e información electrónica del vehículo

La máquina de diagnosis multimarca OBDII incorpora funciones de consulta de información electrónica del vehículo.

Cuando la centralita es compatible, permite mostrar:

• VIN: número de identificación del vehículo.
• ID de calibración: identificador de calibración de la unidad electrónica.
• CVN: número de verificación de calibración.

La disponibilidad de estos datos depende de las funciones implementadas por el fabricante del vehículo.

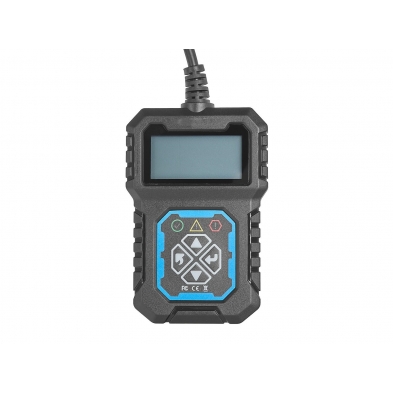

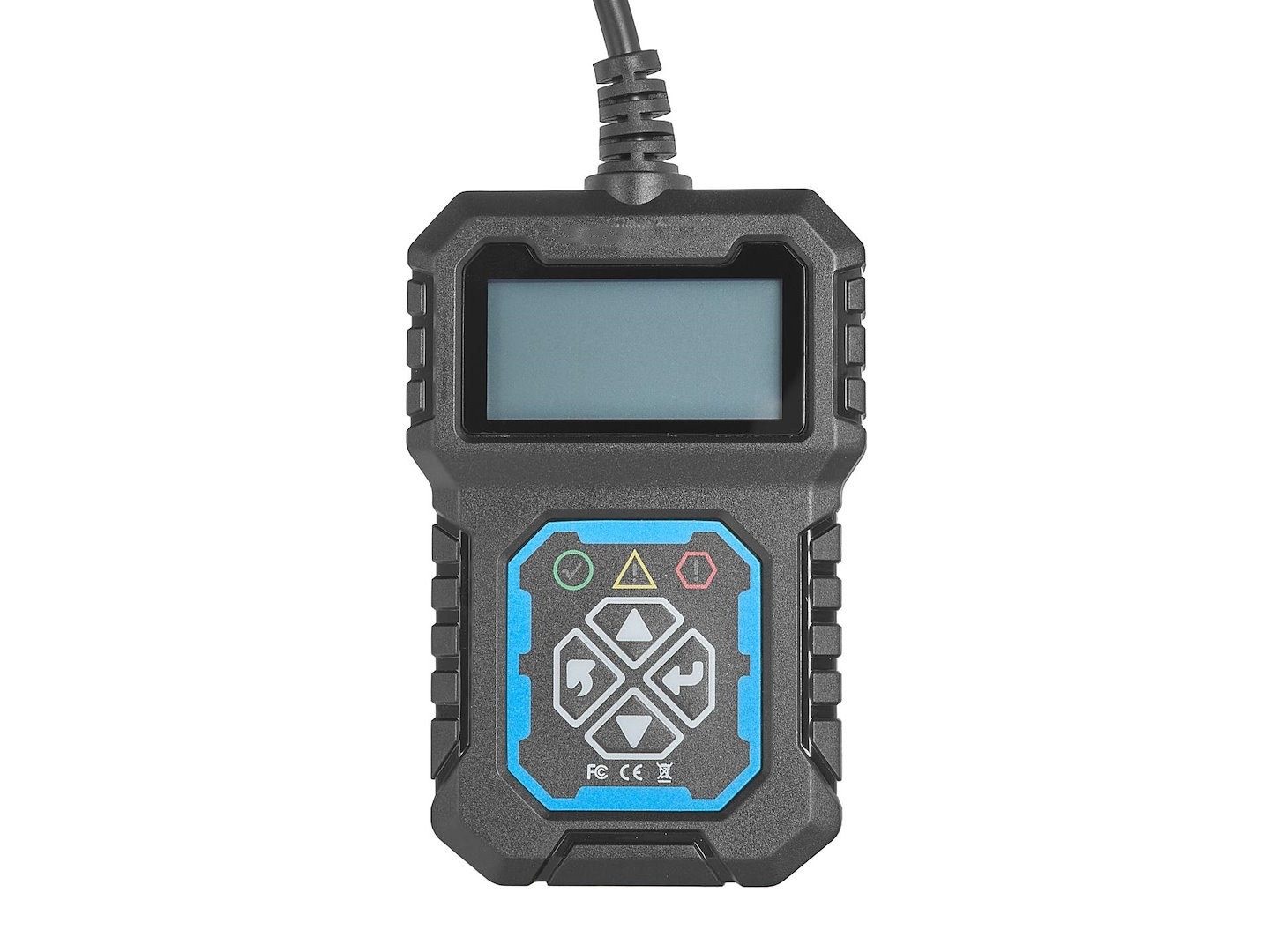

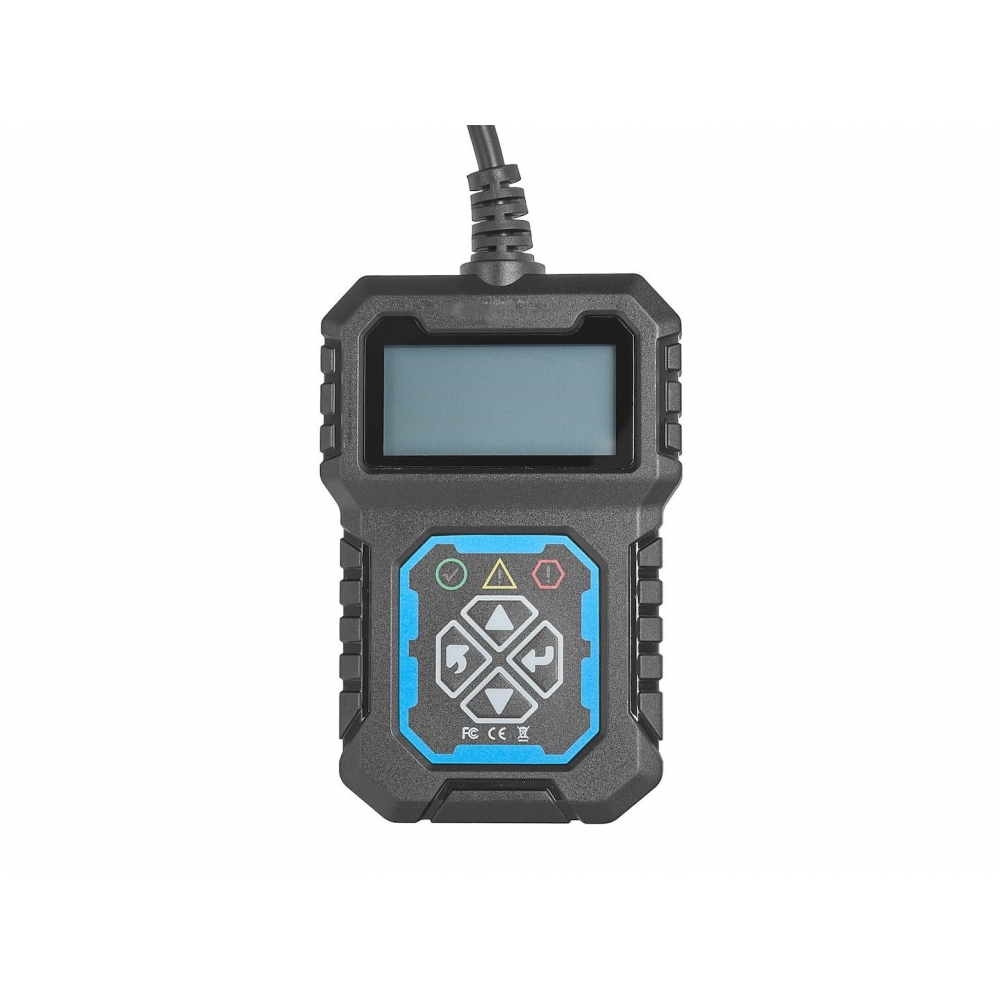

Pantalla LCD retroiluminada y manejo mediante botones

El lector de averías está equipado con una pantalla LCD monocromática de 128 × 64 píxeles con retroiluminación, que permite visualizar menús, códigos de avería, descripciones y parámetros de diagnóstico.

El manejo se realiza mediante botones físicos que permiten:

• Desplazarse por las opciones del menú.
• Seleccionar funciones de diagnóstico.
• Consultar códigos y descripciones.
• Acceder a información del vehículo.
• Retroceder y cambiar entre pantallas.

El dispositivo dispone de soporte multilingüe. 8 Idiomas disponibles: Español, inglés, alemán, francés, italiano, polaco, ruso y holandés.

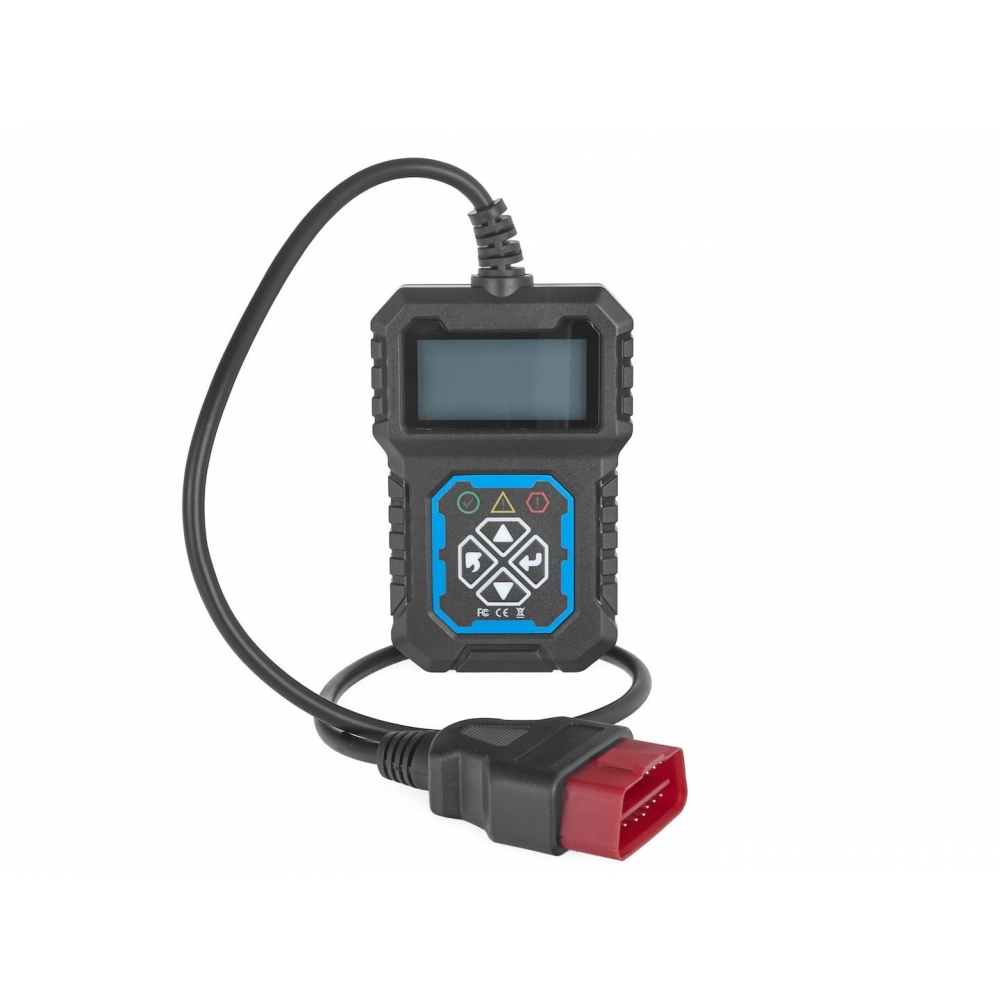

Conexión OBDII de 16 pines sin necesidad de baterías

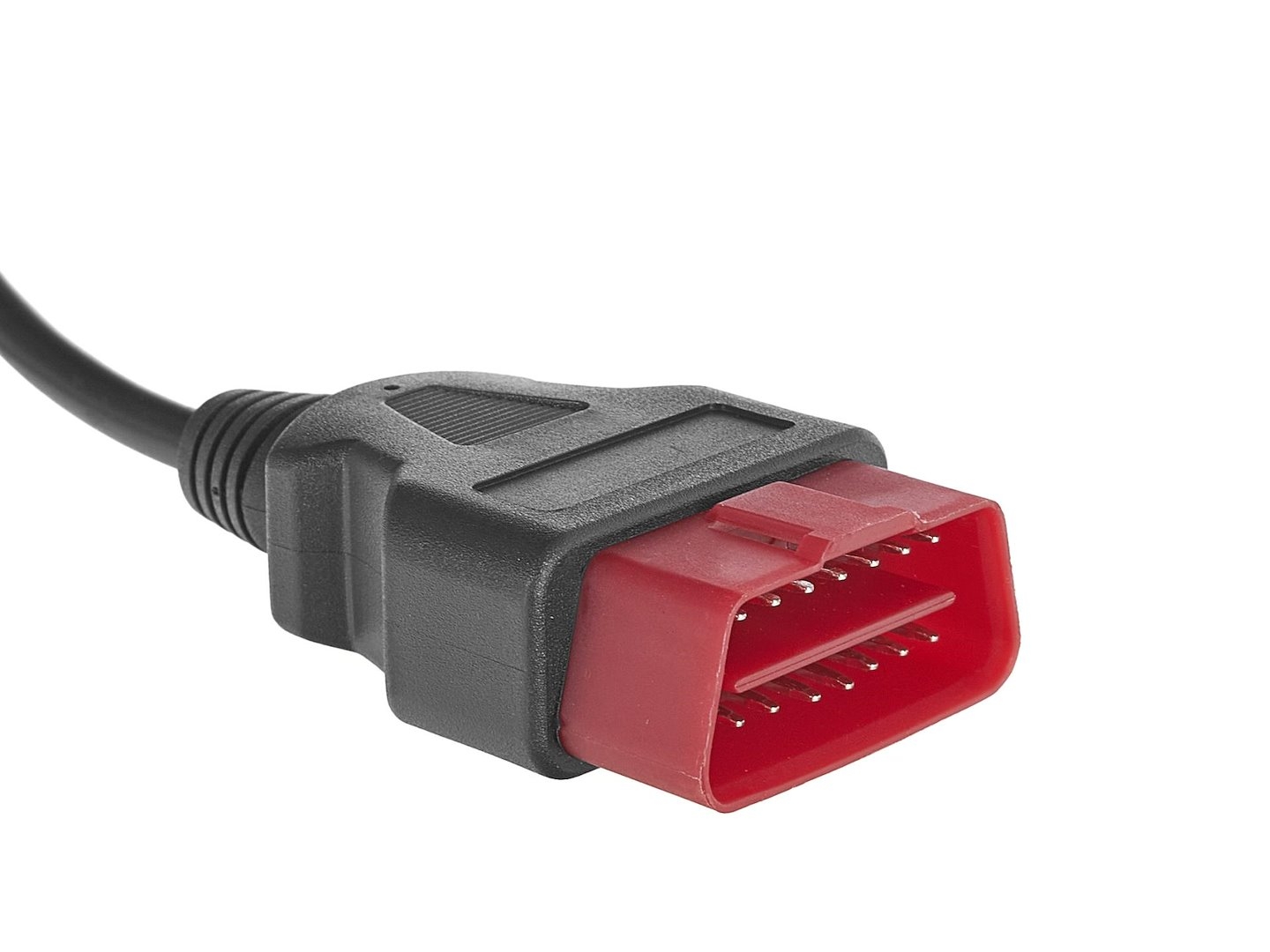

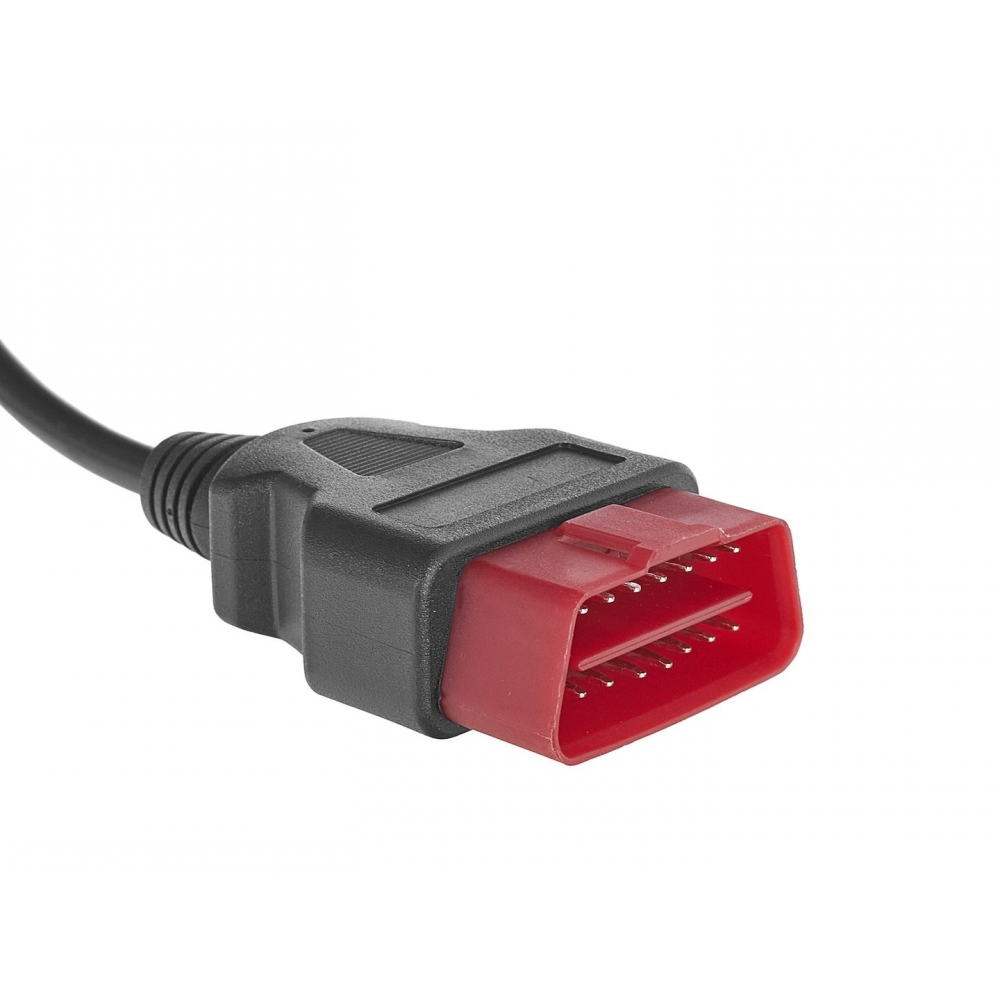

La máquina incorpora un cable de conexión OBDII de aproximadamente 63 cm de longitud, terminado en un conector estándar de 16 pines.

El equipo recibe la alimentación eléctrica directamente desde la toma de diagnóstico del vehículo, por lo que no necesita pilas, baterías internas ni cargadores externos.

Dispone de un rango de alimentación de 8 a 25 V, aunque su aplicación declarada corresponde a vehículos de 12 V compatibles con OBDII.

Una vez conectado a un vehículo compatible y activado el contacto según el procedimiento correspondiente, el dispositivo puede acceder a su menú de diagnóstico.

Protocolos de comunicación OBDII compatibles

El escáner admite los siguientes protocolos de comunicación:

• SAE J1850 PWM: 41,6 kbaud.
• SAE J1850 VPW: 10,4 kbaud.
• ISO 9141-2: inicialización de 5 bits, 10,4 kbaud.
• ISO 14230-4 KWP: inicialización de 5 bits, 10,4 kbaud.
• ISO 14230-4 KWP: inicialización rápida, 10,4 kbaud.
• ISO 15765-4 CAN: identificador de 11 bits, 500 kbaud.
• ISO 15765-4 CAN: identificador de 29 bits, 500 kbaud.
• ISO 15765-4 CAN: identificador de 11 bits, 250 kbaud.
• ISO 15765-4 CAN: identificador de 29 bits, 250 kbaud.

La compatibilidad depende de que el vehículo utilice uno de estos protocolos y permita acceder a las funciones solicitadas mediante el estándar OBDII.

Características técnicas de la máquina de diagnosis OBD2

• Tipo: lector y borrador de códigos de avería OBDII.
• Aplicación: vehículos de 12 V compatibles con OBDII.
• Conector: OBDII estándar de 16 pines.
• Alimentación: 8-25 V.
• Corriente de funcionamiento: 52 mA.
• Pantalla: LCD monocromática retroiluminada.
• Resolución: 128 × 64 píxeles.
• Diagnóstico: motor y transmisión compatible.
• Lectura y borrado de averías: sí.
• Datos en tiempo real: sí.
• Tipos de parámetros admitidos: hasta 249, según fabricante.
• Freeze Frame: sí.
• Estado I/M: sí.
• Lectura VIN: sí, en vehículos compatibles.
• Lectura ID y CVN: sí, cuando estén disponibles.
• Indicadores LED: verde, amarillo y rojo.
• Longitud del cable: aproximadamente 63 cm.
• Temperatura de funcionamiento: de -20 °C a +70 °C.
• Temperatura de almacenamiento: de -30 °C a +80 °C.
• Dimensiones: 115 × 70 × 20 mm.
• Baterías: no necesarias.

Compatibilidad con vehículos OBDII

El equipo está diseñado para vehículos de 12 V que dispongan de una conexión OBDII de 16 pines y utilicen alguno de los protocolos de comunicación indicados anteriormente.

Aplicaciones de la máquina de diagnosis para automóvil

Este lector de averías OBD2 para coche es útil para diferentes operaciones de mantenimiento y comprobación electrónica:

• Identificación de códigos de avería del motor.
• Comprobación de testigos Check Engine.
• Consulta de datos de funcionamiento del motor.
• Verificación del estado de los monitores de emisiones.
• Lectura de información electrónica del vehículo.
• Comprobaciones después de reparaciones mecánicas.
• Mantenimiento preventivo y diagnóstico inicial de anomalías.

Su tamaño compacto, conexión directa y funcionamiento sin baterías hacen que resulte práctico para tenerlo disponible en el taller, garaje o vehículo.
