Kit multiplicador de par Ford EcoBoost|EcoBlue OEM 303-1611

Kit multiplicador de par Ford EcoBoost |EcoBlue para polea del cigüeñal.

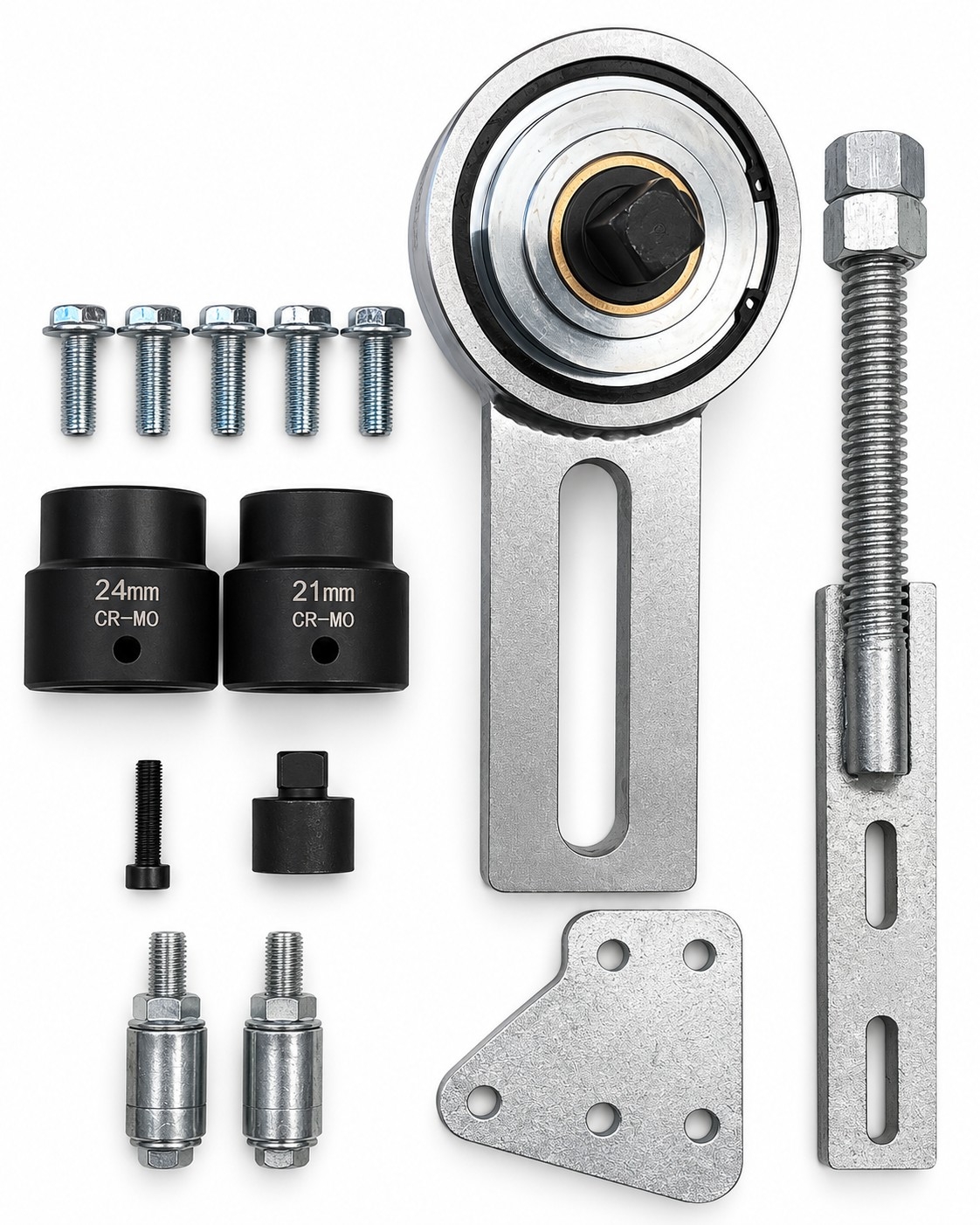

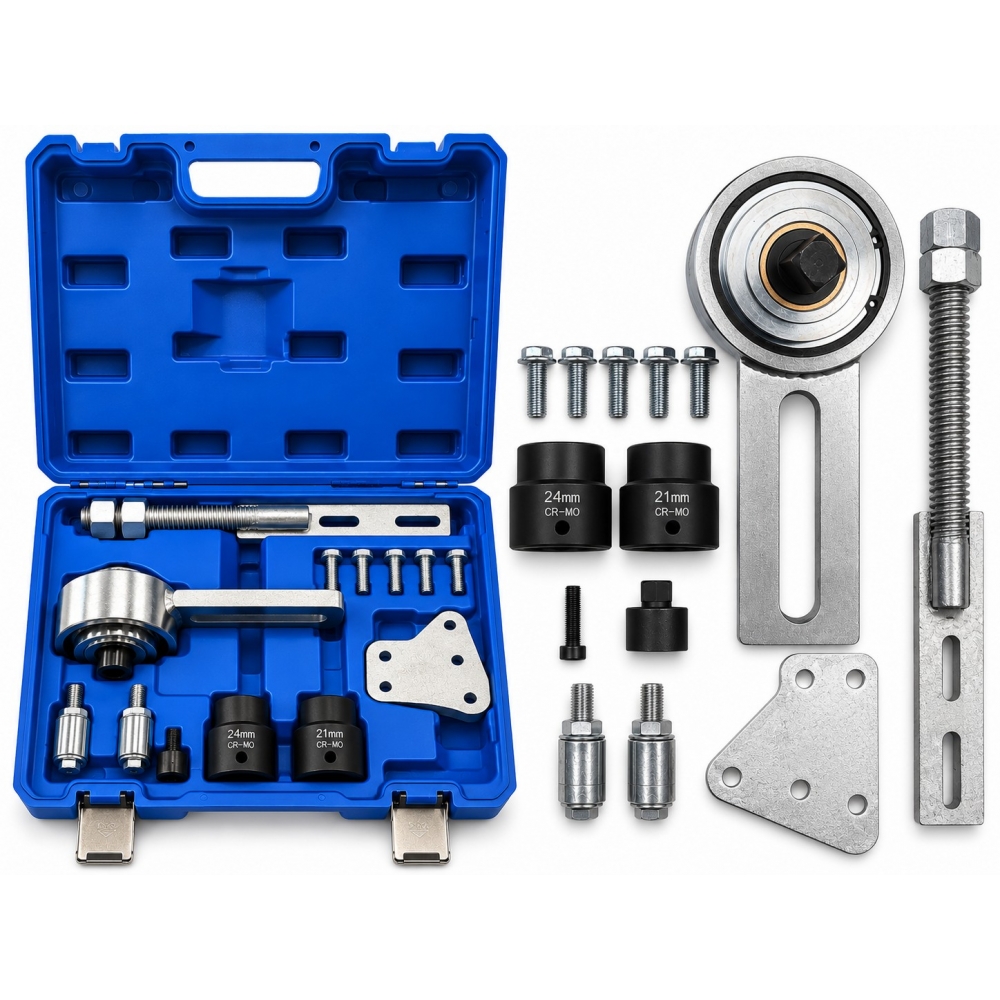

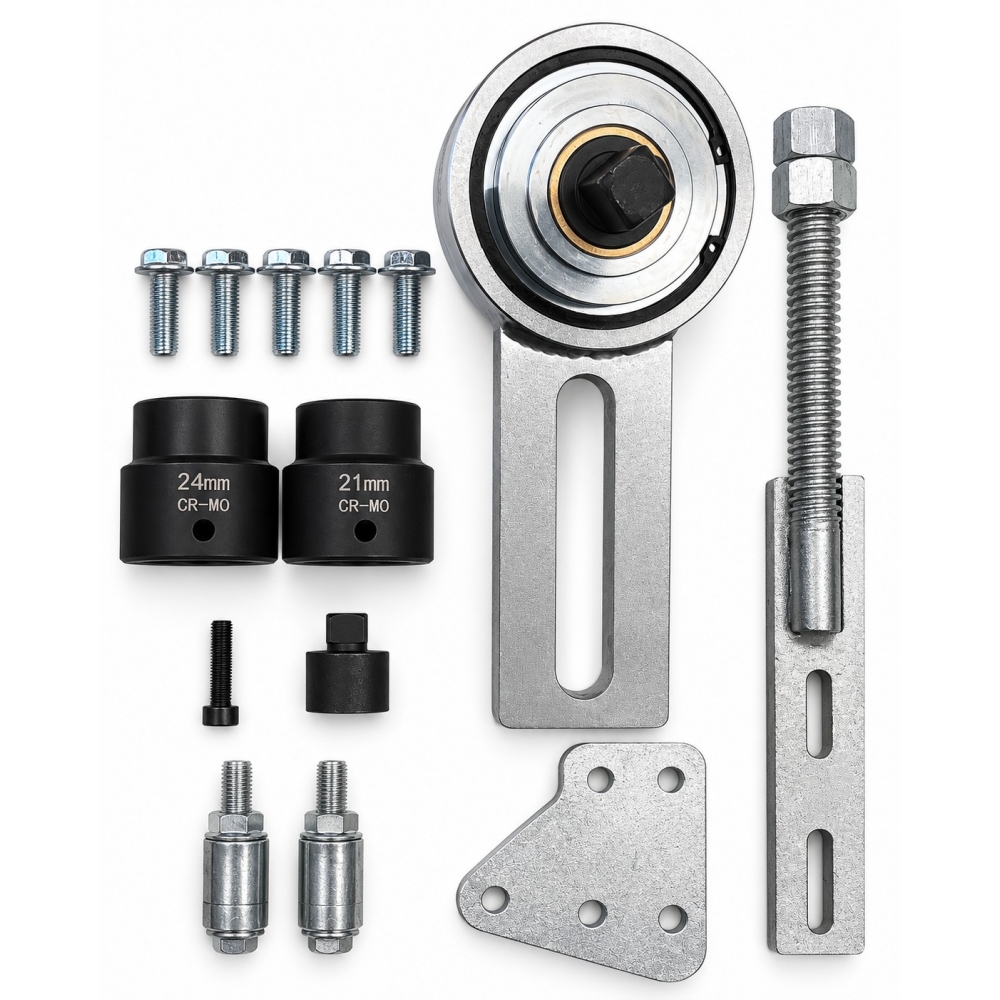

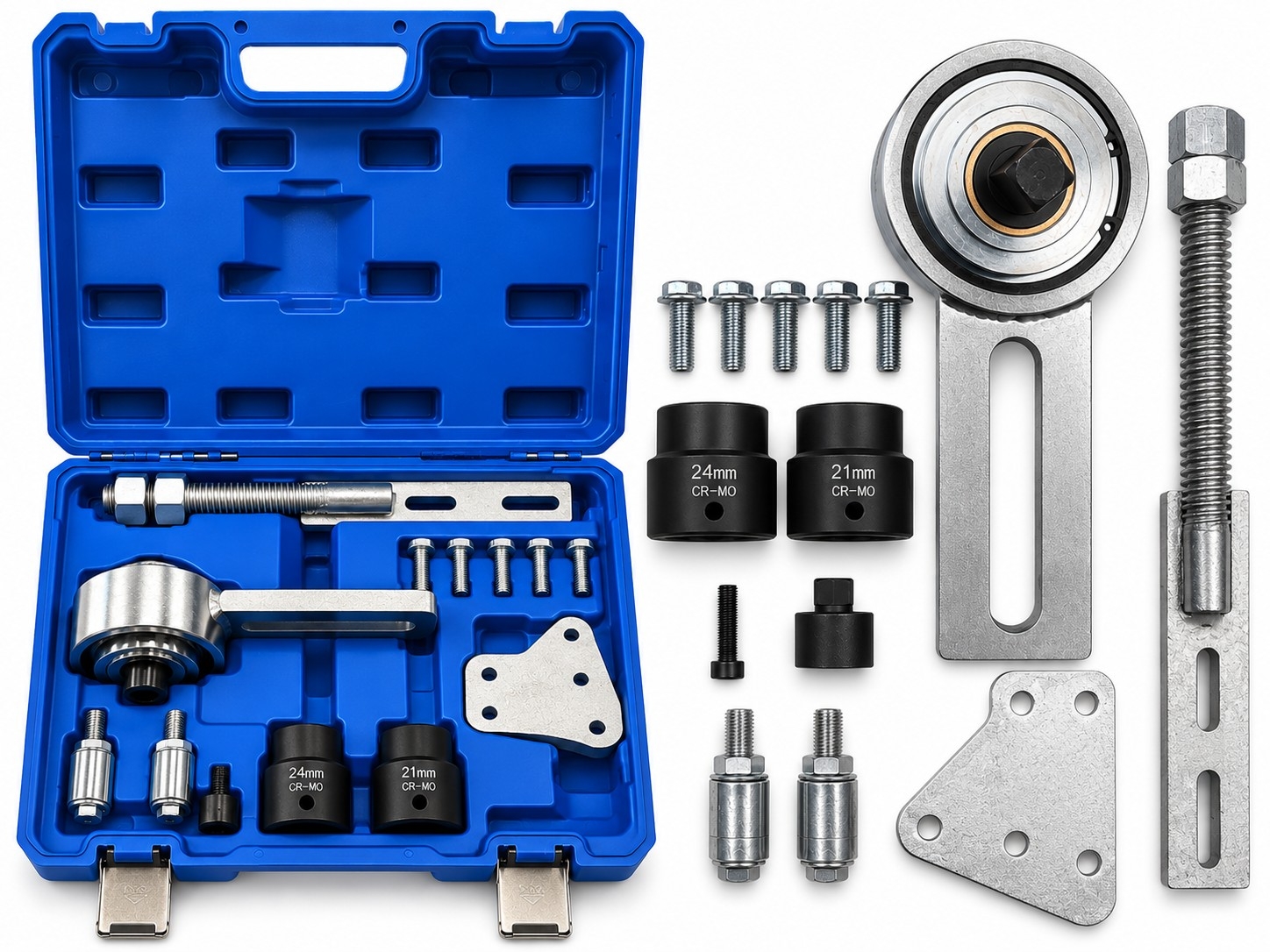

El kit multiplicador de par Ford EcoBoost es un conjunto de herramientas especiales diseñado para intervenir sobre la polea del cigüeñal de motores Ford compatibles. Permite realizar operaciones de aflojado, desmontaje y apriete controlado de sus elementos de fijación, especialmente durante trabajos de sustitución de la correa de distribución y mantenimiento de la parte delantera del motor.

En determinadas motorizaciones Ford, el tornillo de fijación de la polea del cigüeñal requiere un par de apriete elevado. Su desmontaje y posterior instalación pueden resultar complicados utilizando herramientas convencionales, por lo que es necesario disponer de útiles específicos que permitan sujetar, posicionar y aplicar el par correspondiente según el procedimiento técnico del fabricante.

Este conjunto incorpora un multiplicador de par con relación 1:5 y capacidad máxima de salida indicada de 1500 Nm, facilitando la aplicación de pares elevados mediante una entrada de accionamiento de 1/2" y salida de 3/4".

Multiplicador de par 1:5 para tornillos de polea del cigüeñal.

El multiplicador de par permite incrementar el momento de giro aplicado mediante una relación de transmisión de 1:5. Gracias a este sistema, el operario puede generar un par de salida elevado con un esfuerzo de entrada inferior al que sería necesario mediante accionamiento directo.

Esta característica resulta especialmente útil cuando es necesario aflojar o volver a apretar los tornillos de fijación de la polea del cigüeñal en motores Ford que requieren procedimientos específicos de montaje.

• Relación de multiplicación 1:5: aumenta el par de salida respecto al par aplicado en la entrada.
• Capacidad máxima de 1500 Nm: permite realizar trabajos que requieren un elevado par, dentro de los límites de utilización del conjunto.
• Accionamiento de entrada de 1/2": conexión hembra para la herramienta de accionamiento compatible.
• Accionamiento de salida de 3/4": conexión macho para transmitir el par a los útiles correspondientes.
• Herramientas de posicionamiento: el conjunto está diseñado para facilitar la sujeción y colocación de los útiles durante las operaciones sobre la polea.

La relación de multiplicación es nominal. Para aplicar el par de apriete especificado por Ford deben tenerse en cuenta las instrucciones del fabricante del multiplicador, las pérdidas mecánicas y el procedimiento de apriete correspondiente.

Herramienta para desmontar la polea del cigüeñal Ford.

Cuando se realizan trabajos de mantenimiento en la parte delantera del motor puede ser necesario retirar la polea del cigüeñal para acceder a otros componentes.

El kit está indicado para facilitar intervenciones como:

• Aflojado de los tornillos de fijación de la polea del cigüeñal.
• Desmontaje y posterior instalación de la polea en motores compatibles.
• Sustitución de la correa de distribución cuando el procedimiento requiere retirar la polea.
• Acceso al retén delantero del cigüeñal para su comprobación o sustitución.
• Posicionamiento de los útiles durante las operaciones de montaje.
• Aplicación del par de apriete correspondiente siguiendo la secuencia indicada por el fabricante.

Su utilización ayuda a realizar estas operaciones con mayor control y reduce la necesidad de recurrir a sistemas improvisados para sujetar o aflojar componentes de la distribución.

Aplicaciones en motores Ford EcoBoost, Duratec y EcoBlue.

Según la información de aplicación del producto, el conjunto está indicado para determinadas versiones de los siguientes motores Ford:

• Ford 1.0 EcoBoost: motor de gasolina turboalimentado.
• Ford 1.0 Duratec: motor de gasolina, según versión compatible.
• Ford 1.1 Duratec: motor de gasolina atmosférico.
• Ford 2.0 Duratorq-TDCi: aplicaciones diésel indicadas.
• Ford 2.0 EcoBlue: aplicaciones diésel indicadas.

La compatibilidad depende de la generación del motor, código de identificación y procedimiento específico de reparación. No todos los motores Ford con estas denominaciones utilizan necesariamente los mismos útiles.

Modelos Ford con aplicaciones indicadas

El kit está asociado a determinadas motorizaciones de los siguientes vehículos Ford:

• Ford B-Max: 2012-2018.
• Ford C-Max: 2012-2018.
• Ford Grand C-Max: 2017-2018.
• Ford EcoSport: 2015-2019.
• Ford Fiesta: 2012-2019.
• Ford Focus: 2012-2018.
• Ford Mondeo: 2015-2018.
• Ford Transit Courier: 2014-2020.
• Ford Transit Connect: 2013-2018.
• Ford Grand Tourneo Connect: 2013-2018.
• Ford Tourneo Courier: 2014-2020.

Estos periodos corresponden a las aplicaciones facilitadas para el producto y deben interpretarse junto con el código de motor. No significan que el kit sea compatible con todas las versiones, cilindradas o motorizaciones disponibles durante dichos años.

Códigos de motor Ford 1.0 EcoBoost indicados.

Entre los códigos de motor relacionados con las aplicaciones Ford 1.0 EcoBoost se encuentran:

M1DA, M1DD, M1JA, M1JC, M1JE, M1JH, M1JJ, M1CA, M1CB, M2DA, M2DB, M2DC, M2GA, M2GB, P4JA, P4JB, P4JC, P4JD, SFCA, SFCB, SFCC, SFCD, SFDB, SFJA, SFJB, SFJC, SFJD, XMJA, XMJB, XMJC, XMJD, YYJA y YYJB.

Estos códigos se incluyen como referencias de aplicación aportadas para el producto. La selección de la herramienta debe comprobarse siempre mediante el código de motor exacto y las referencias de los útiles indicados en el procedimiento de reparación Ford.

Equivalencias OEM Ford 303-1611.

El conjunto se identifica mediante las siguientes referencias de herramientas especiales Ford:

• 303-1611
• 303-1611-01
• 303-1611-02

Estas referencias sirven para localizar e identificar el conjunto de herramientas relacionado con las operaciones sobre la polea del cigüeñal.

Antes de realizar el trabajo, es importante verificar qué referencia específica requiere el motor y si los útiles del conjunto cubren todas las operaciones previstas.

Características técnicas:

• Tipo: kit de herramientas especiales con multiplicador de par.
• Aplicación: polea del cigüeñal de motores Ford compatibles.
• Relación de multiplicación: 1:5.
• Par máximo de salida indicado: 1500 Nm.
• Entrada: cuadradillo de 1/2" hembra.
• Salida: cuadradillo de 3/4" macho.
• Motores indicados: Ford EcoBoost, Duratec, Duratorq-TDCi y EcoBlue compatibles.
• Referencias OEM: 303-1611, 303-1611-01 y 303-1611-02.

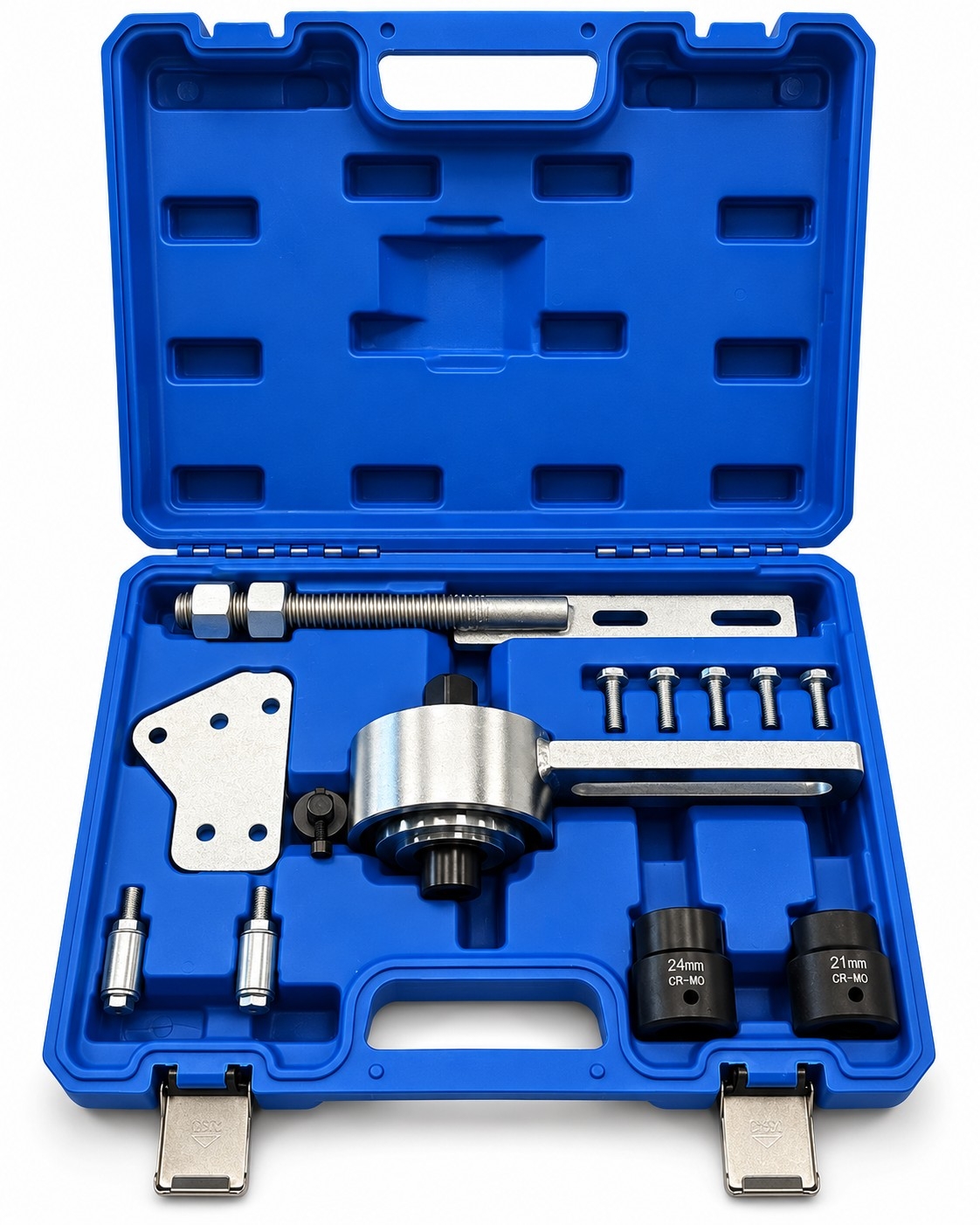

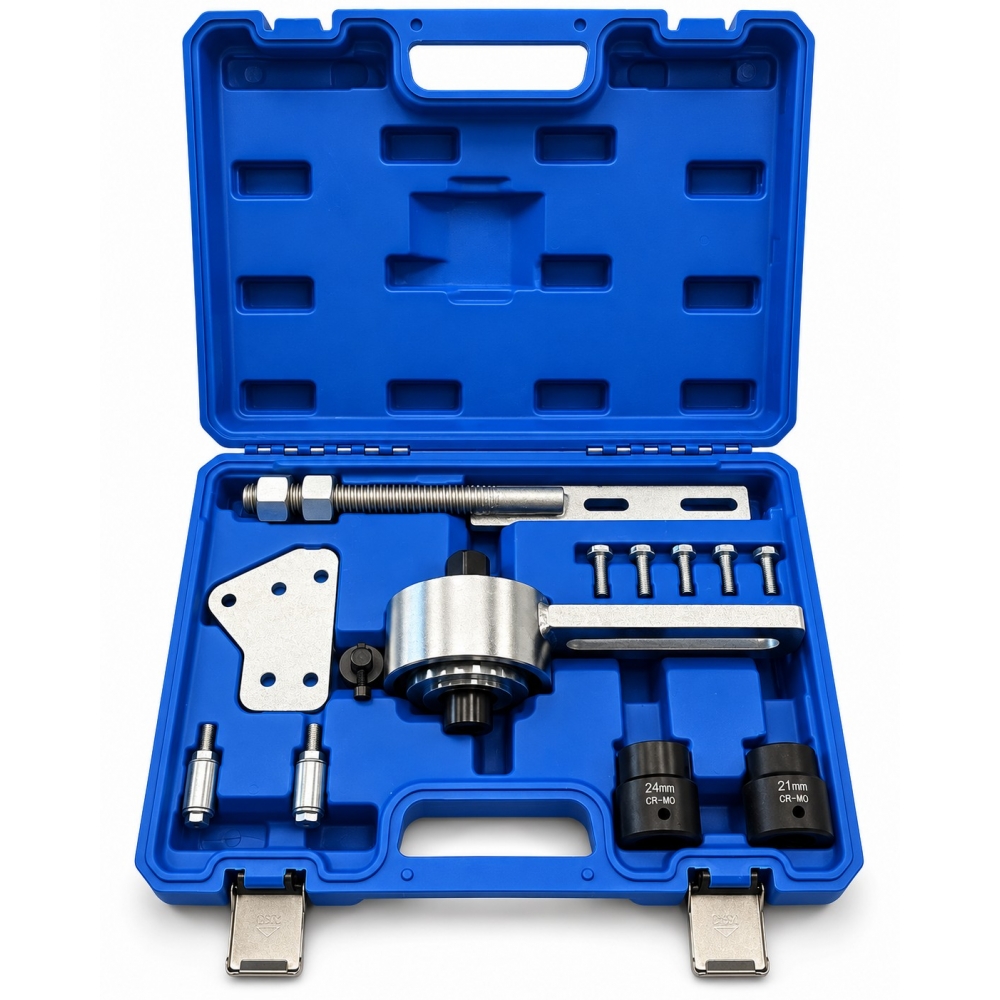

• Presentación: maletín de transporte y almacenamiento.
