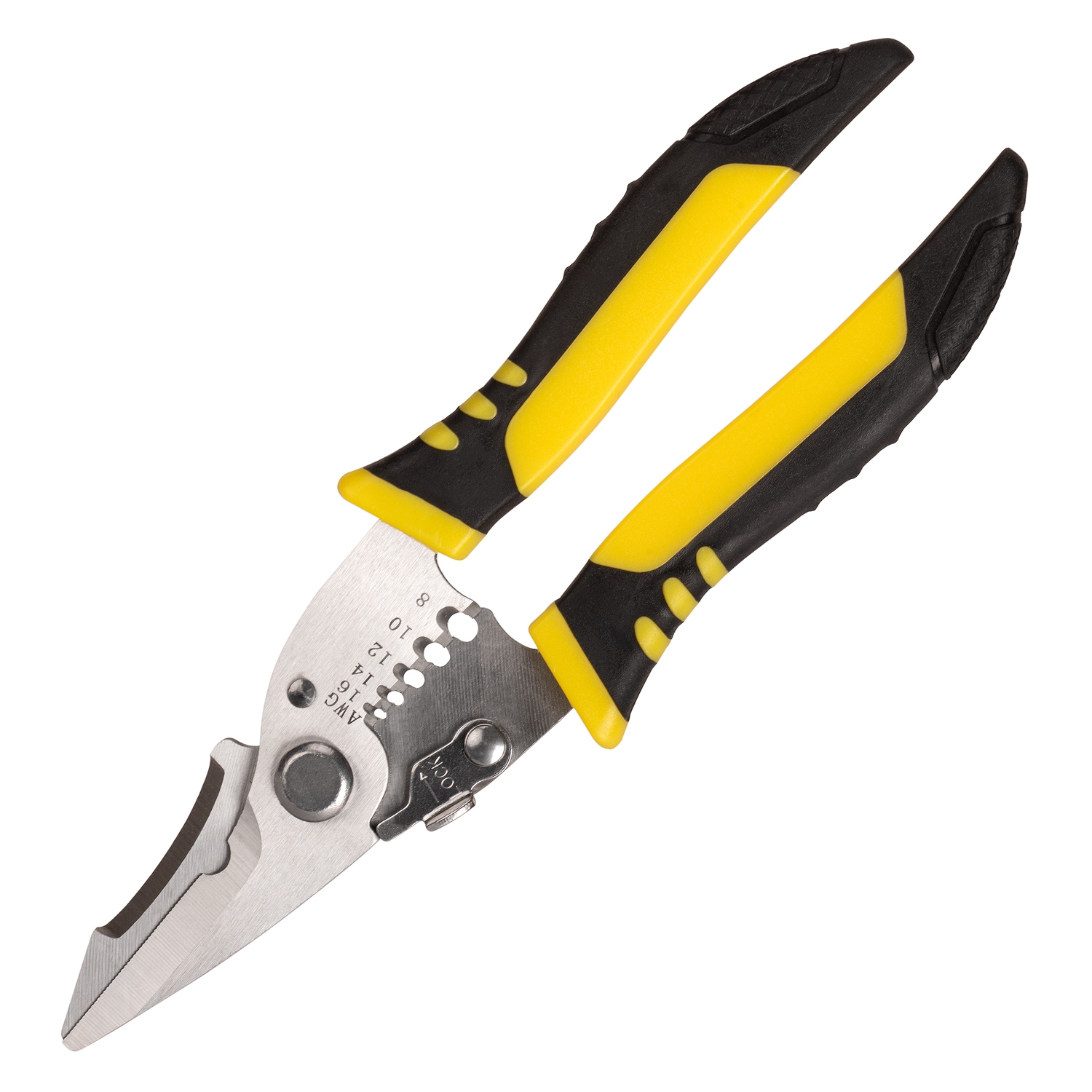

Alicate cortacables y pelacables AWG 8-16 con cuchilla lateral, 195 mm.

Alicate multifunción para cortar y pelar cables eléctricos

El alicate BT17568 reúne varias operaciones habituales de preparación de cable en una herramienta manual de 19,5 cm. Permite cortar conductores compatibles, retirar el aislamiento mediante cinco posiciones AWG y realizar operaciones complementarias de corte con su cuchilla adicional.

Su configuración resulta práctica para instalaciones, cuadros eléctricos previamente desconectados, mantenimiento, montaje de terminales y trabajos de cableado en banco. El muelle de apertura ayuda a recuperar la posición abierta después de cada accionamiento, mientras que el seguro lateral permite mantener la herramienta cerrada al guardarla.

Tres zonas funcionales en una sola herramienta

La herramienta integra diferentes zonas de trabajo para evitar cambios continuos entre alicates:

• Zona de corte alargada: destinada al corte manual de cables compatibles.
• Alojamientos de pelado: cinco posiciones grabadas para AWG 16, 14, 12, 10 y 8.
• Cuchilla adicional: zona de corte complementaria de 4,5 cm indicada.

La capacidad máxima de cada zona no está documentada según el material, la construcción o el diámetro exterior del cable. Antes de trabajar debe comprobarse que el conductor se adapta correctamente y que no requiere un cortacables de mayor capacidad.

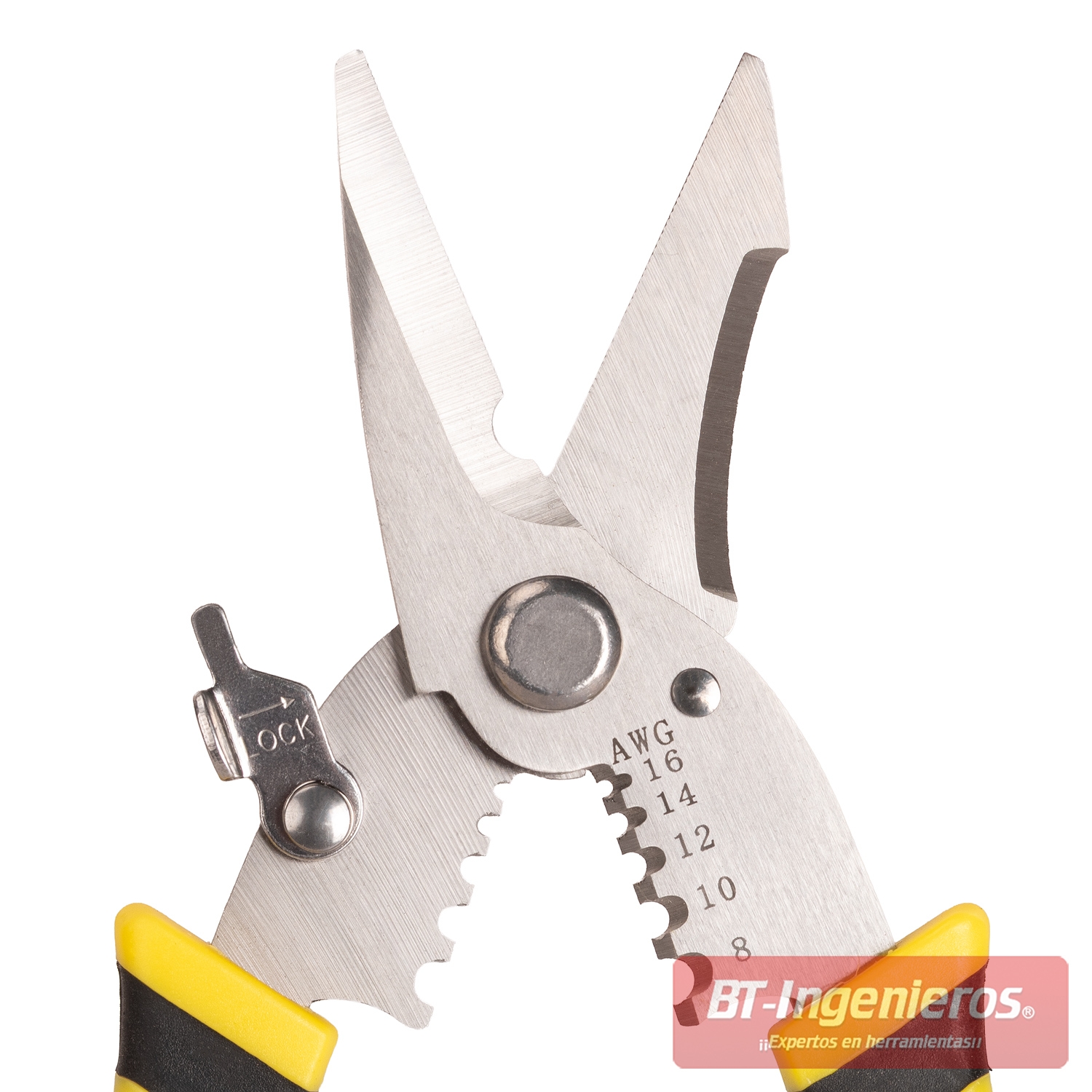

Corte manual de cables

Las mordazas alargadas permiten envolver y cortar el cable mediante el cierre progresivo de los mangos. Su diseño facilita colocar el conductor en la zona de trabajo y aplicar la fuerza de manera controlada.

No se ha confirmado la compatibilidad con cable de acero, cable armado, alambre templado ni otros materiales de elevada dureza. Utilizar el alicate sobre materiales no adecuados puede dañar los filos, deformar la articulación o provocar la proyección de fragmentos.

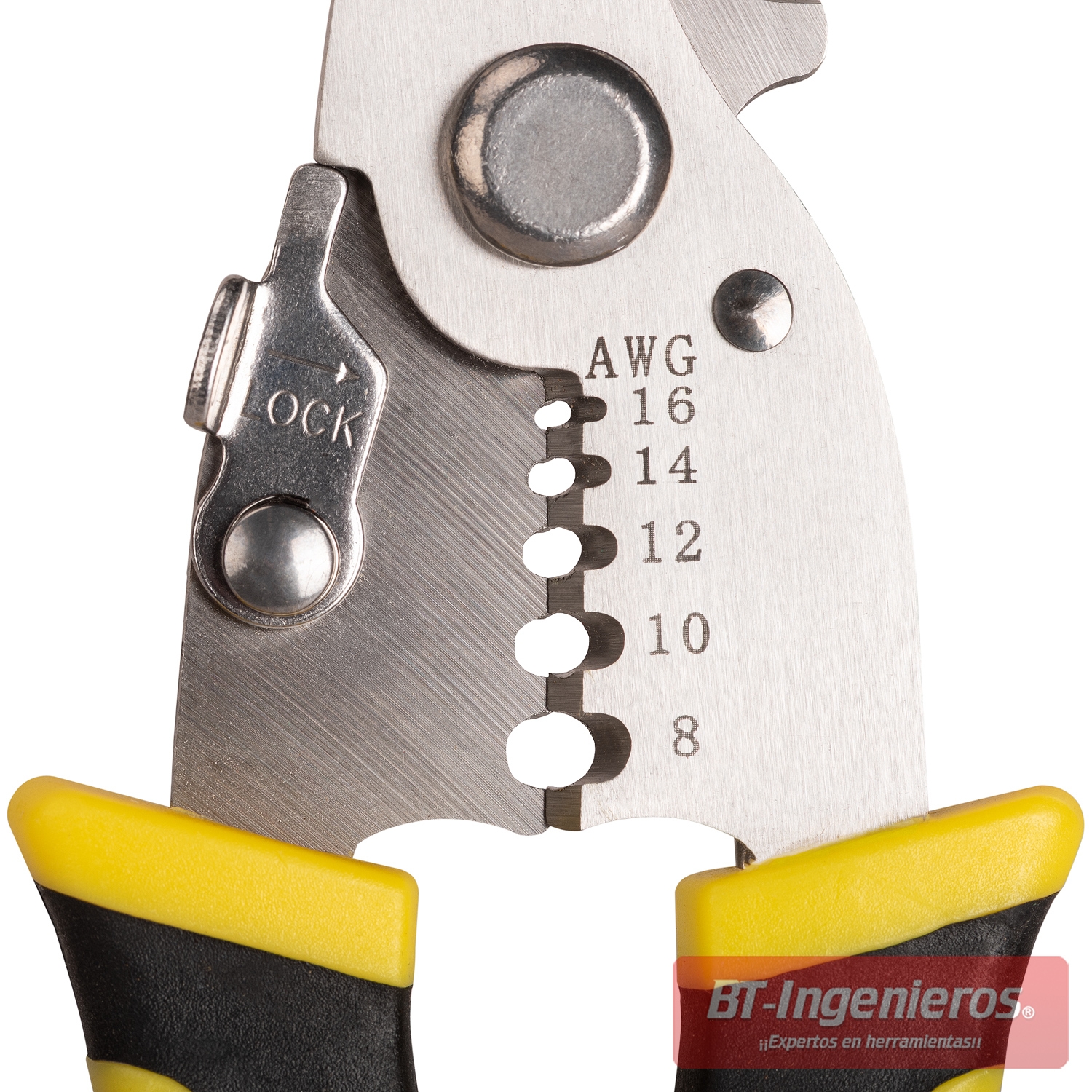

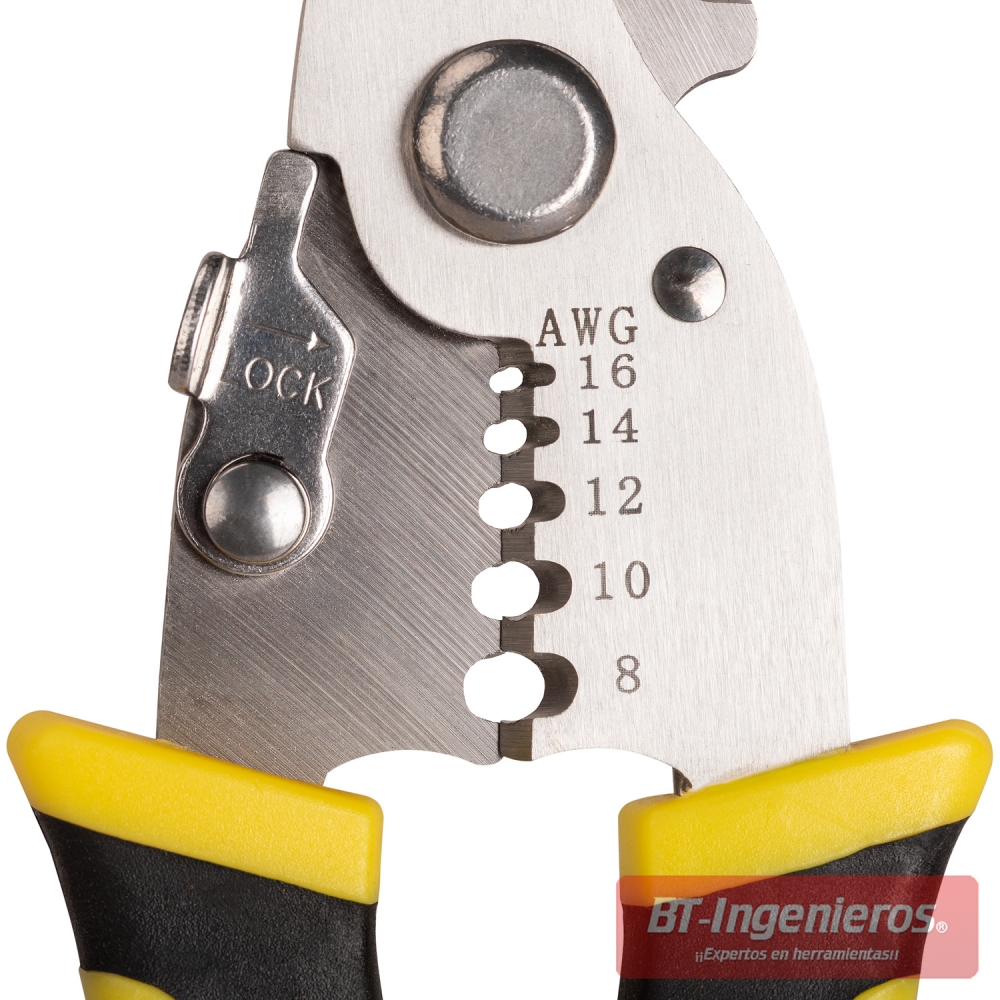

Cinco medidas de pelado AWG

Los cinco alojamientos aparecen identificados directamente en el cuerpo de la herramienta:

• AWG 16: sección nominal aproximada de 1,31 mm².
• AWG 14: sección nominal aproximada de 2,08 mm².
• AWG 12: sección nominal aproximada de 3,31 mm².
• AWG 10: sección nominal aproximada de 5,26 mm².
• AWG 8: sección nominal aproximada de 8,37 mm².

Estas equivalencias son orientativas. El sistema AWG identifica la sección nominal del conductor, pero no determina por sí solo el diámetro exterior del cable. El resultado también depende del tipo y grosor del aislamiento, así como de la construcción rígida o flexible del conductor.

Para evitar daños conviene probar la posición correspondiente al calibre marcado y comprobar que el alojamiento corta únicamente el aislamiento, sin seccionar ni marcar los filamentos interiores.

Cuchilla adicional integrada

La herramienta incorpora una cuchilla adicional de 4,5 cm según la información disponible. Esta zona amplía las posibilidades de corte durante la preparación de cableado.

No se dispone de datos sobre su capacidad máxima, materiales compatibles o función detallada frente a la zona principal. Por ello, no debe presentarse como cuchilla para acero, cable blindado, chapa u otros materiales no confirmados.

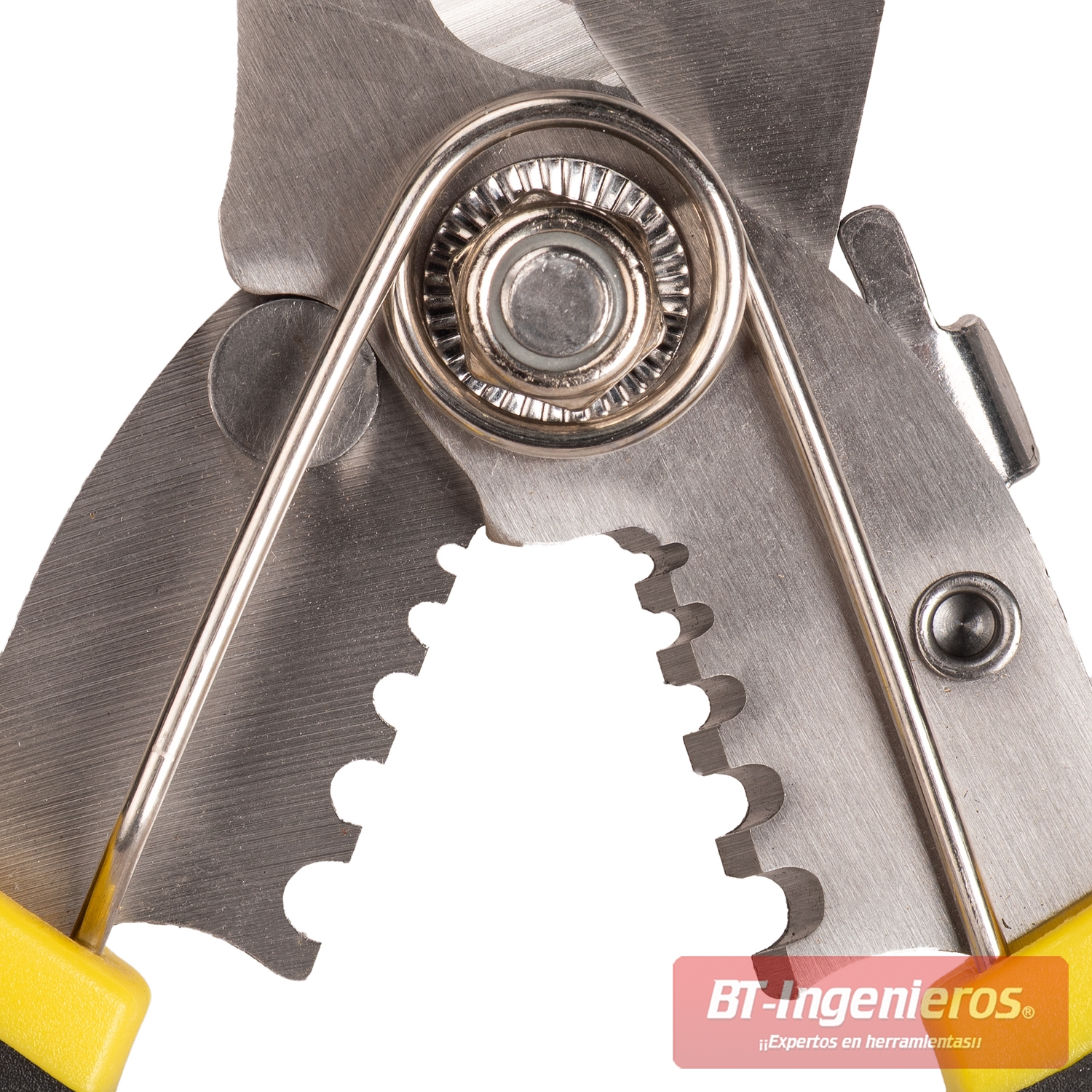

Muelle de apertura para trabajos repetitivos

El muelle situado en la articulación ayuda a separar los mangos después de cada cierre. Esta reapertura asistida facilita encadenar operaciones de corte o pelado sin tener que abrir manualmente el alicate en cada ciclo.

El muelle no convierte la herramienta en un pelacables automático ni autoajustable. La selección de la medida, la colocación del cable y la fuerza aplicada dependen del usuario.

Bloqueo para guardado y transporte

La palanca lateral marcada como bloqueo permite mantener las mordazas cerradas cuando el alicate no está en uso. De esta forma ocupa menos espacio en la caja de herramientas y se reduce la exposición accidental de los filos.

El bloqueo debe utilizarse únicamente para almacenamiento. Antes de trabajar debe comprobarse que está completamente liberado y que los mangos se abren con normalidad.

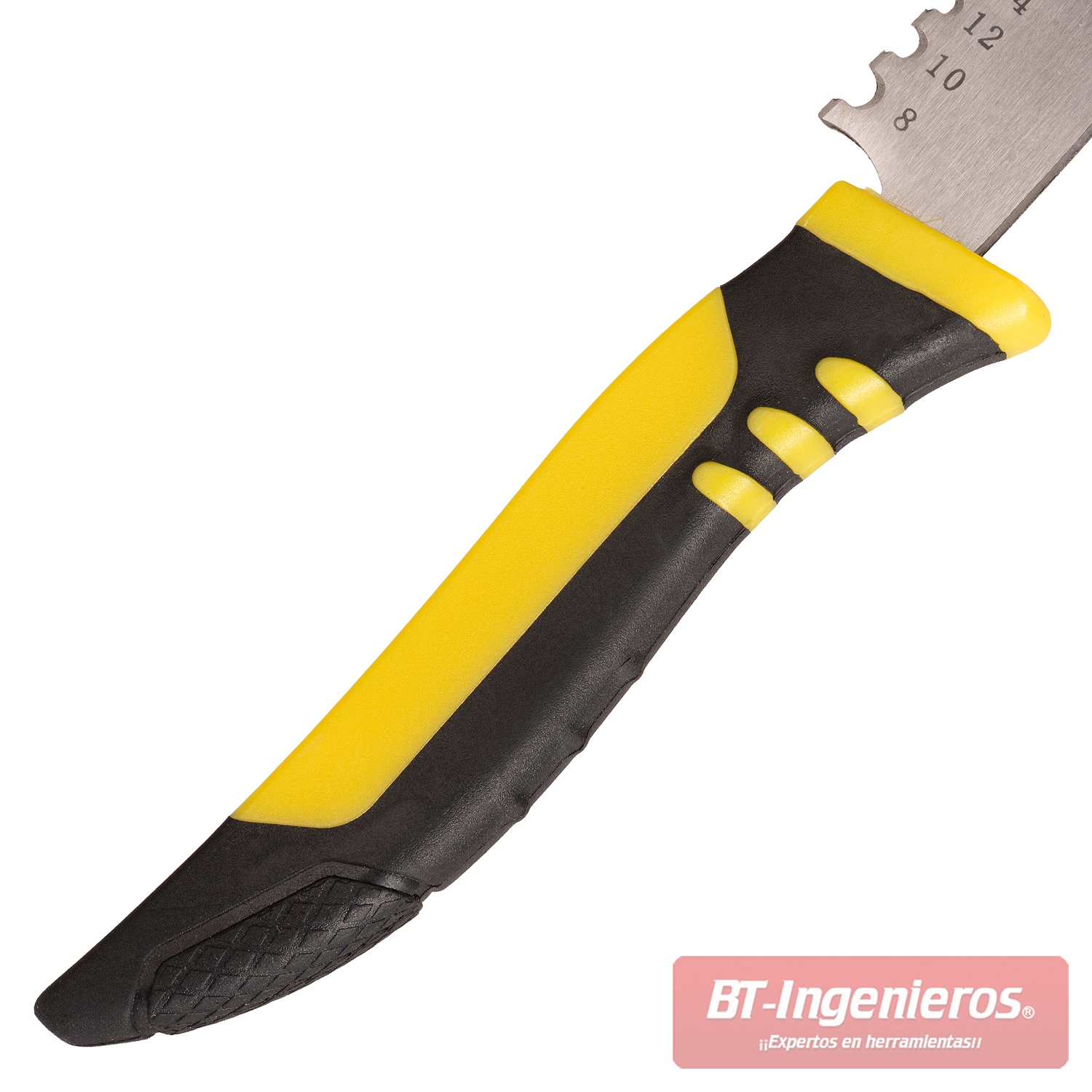

Mangos perfilados de dos componentes

Los mangos combinan zonas amarillas y negras con superficies perfiladas para proporcionar apoyo durante el cierre. La longitud total de 19,5 cm permite sujetar la herramienta con estabilidad y controlar la presión aplicada sobre el cable.

El recubrimiento de los mangos no implica aislamiento eléctrico. No existe confirmación de certificación VDE ni de una tensión máxima de trabajo.

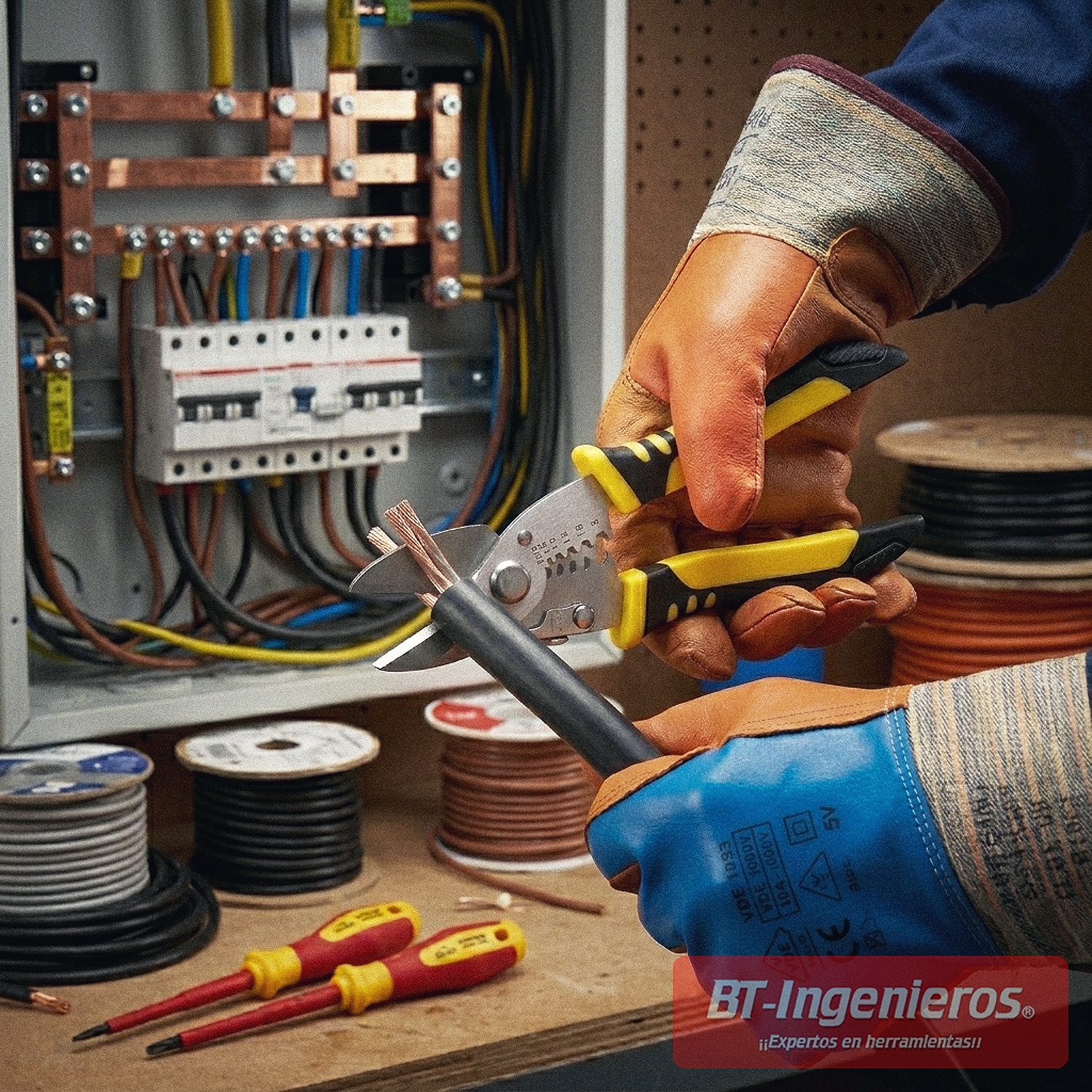

Aplicaciones habituales

• Corte de cable compatible en instalaciones eléctricas.
• Retirada de aislamiento en conductores AWG 16 a AWG 8.
• Preparación de extremos antes de montar terminales.
• Trabajos en bornes, regletas y cuadros desconectados.
• Mantenimiento eléctrico de maquinaria e instalaciones.
• Preparación de cableado en taller y banco de trabajo.
• Montaje de componentes y accesorios eléctricos.

La compatibilidad final debe verificarse según el material del conductor, el diámetro exterior, el tipo de aislamiento y la construcción del cable.

Cómo cortar un cable

1. Desconectar completamente el circuito.
2. Verificar la ausencia de tensión con un instrumento adecuado.
3. Comprobar que el material y el diámetro son compatibles con la herramienta.
4. Introducir el cable en la zona de corte adecuada.
5. Mantenerlo perpendicular a los filos.
6. Cerrar los mangos de forma progresiva y controlada.
7. Comprobar que el extremo ha quedado correctamente cortado.

Cómo retirar el aislamiento

1. Identificar el calibre AWG del conductor.
2. Seleccionar el alojamiento marcado con la medida correspondiente.
3. Introducir el extremo hasta la longitud que se desea pelar.
4. Cerrar los mangos con presión moderada.
5. Retirar el aislamiento sin efectuar tirones bruscos.
6. Inspeccionar el conductor y comprobar que no se han dañado sus filamentos.

Recomendaciones de seguridad

• Trabajar siempre con el circuito desconectado.
• Verificar la ausencia de tensión antes de tocar el conductor.
• No utilizar la herramienta como alicate aislado.
• No realizar trabajos bajo tensión.
• Utilizar protección ocular durante las operaciones de corte.
• Mantener los dedos alejados de filos, alojamientos y articulaciones.
• No cortar materiales cuya dureza o diámetro superen la capacidad no documentada del alicate.
• No añadir tubos o prolongaciones a los mangos.
• Bloquear la herramienta en posición cerrada antes de guardarla.
• Sustituirla si presenta filos mellados, holguras o desalineación.

Características técnicas

• Referencia: BT17568.
• Tipo: alicate cortacables y pelacables manual.
• Longitud total: 19,5 cm.
• Funciones: corte y pelado de conductores compatibles.
• Número de alojamientos de pelado: 5.
• Calibres indicados: AWG 16, 14, 12, 10 y 8.
• Secciones nominales aproximadas: de 1,31 a 8,37 mm².
• Longitud indicada de la cuchilla: 4,5 cm.
• Abertura circular indicada: 0,6 cm.
• Sistema de reapertura: muelle.
• Cierre para almacenamiento: palanca de bloqueo.
• Empuñaduras: perfiladas y recubiertas de dos componentes.
• Accionamiento: manual.
• Alimentación eléctrica: no requiere.
• Aislamiento eléctrico certificado: no confirmado.
