Alicate cortacables y pelacables AWG 8-16 | 180 mm.

Alicate cortacables y pelacables AWG para trabajos eléctricos

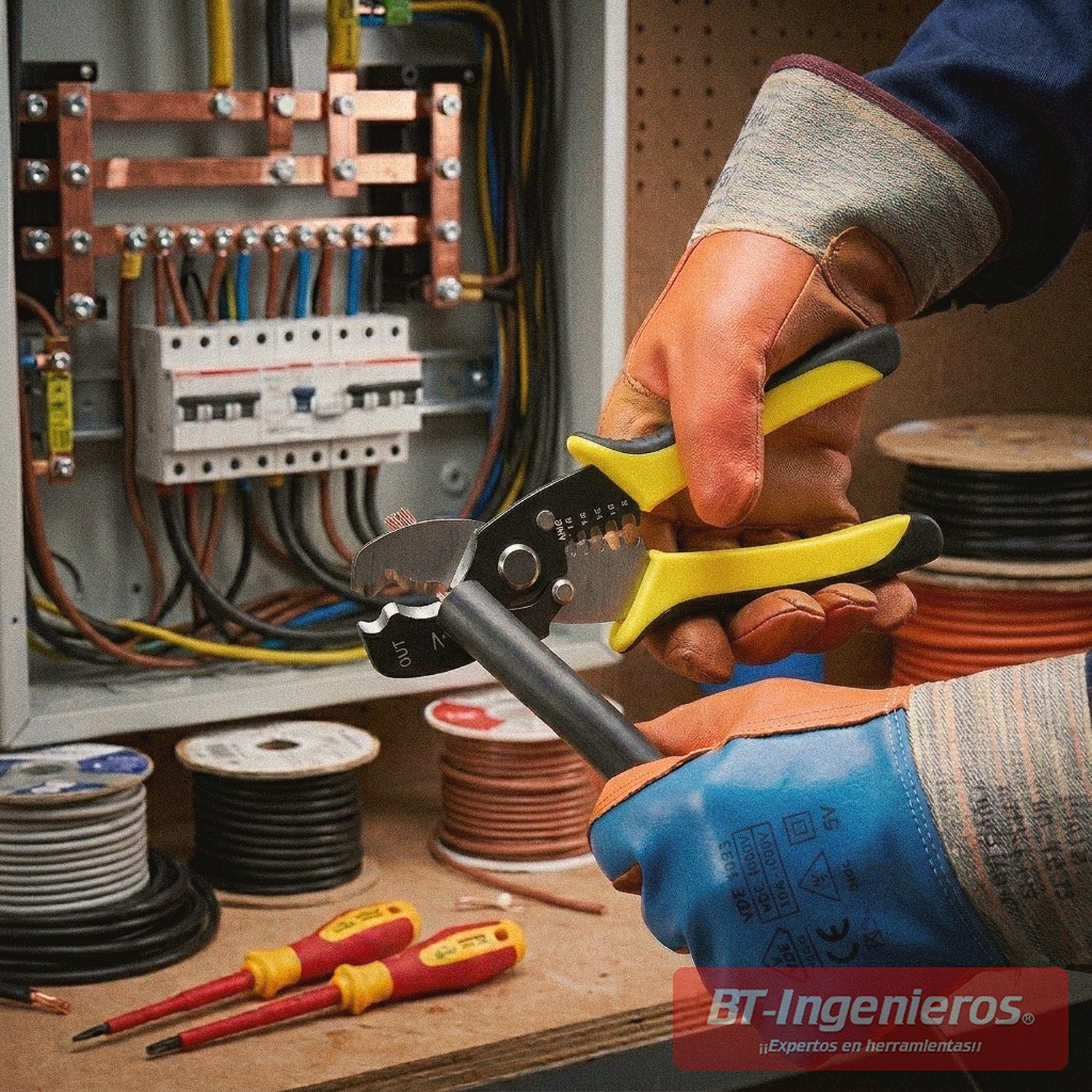

El alicate BT17567 reúne en una sola herramienta las operaciones de corte de cable y retirada del aislamiento. Su formato manual de 18 cm facilita llevarlo en la caja de herramientas y utilizarlo en instalaciones, cuadros, mantenimiento eléctrico y preparación de conductores.

La zona superior incorpora unas mordazas curvas destinadas al corte, mientras que la parte interior dispone de cinco ranuras identificadas según el sistema AWG. Esta configuración permite pasar de cortar el cable a preparar sus extremos sin cambiar continuamente de herramienta.

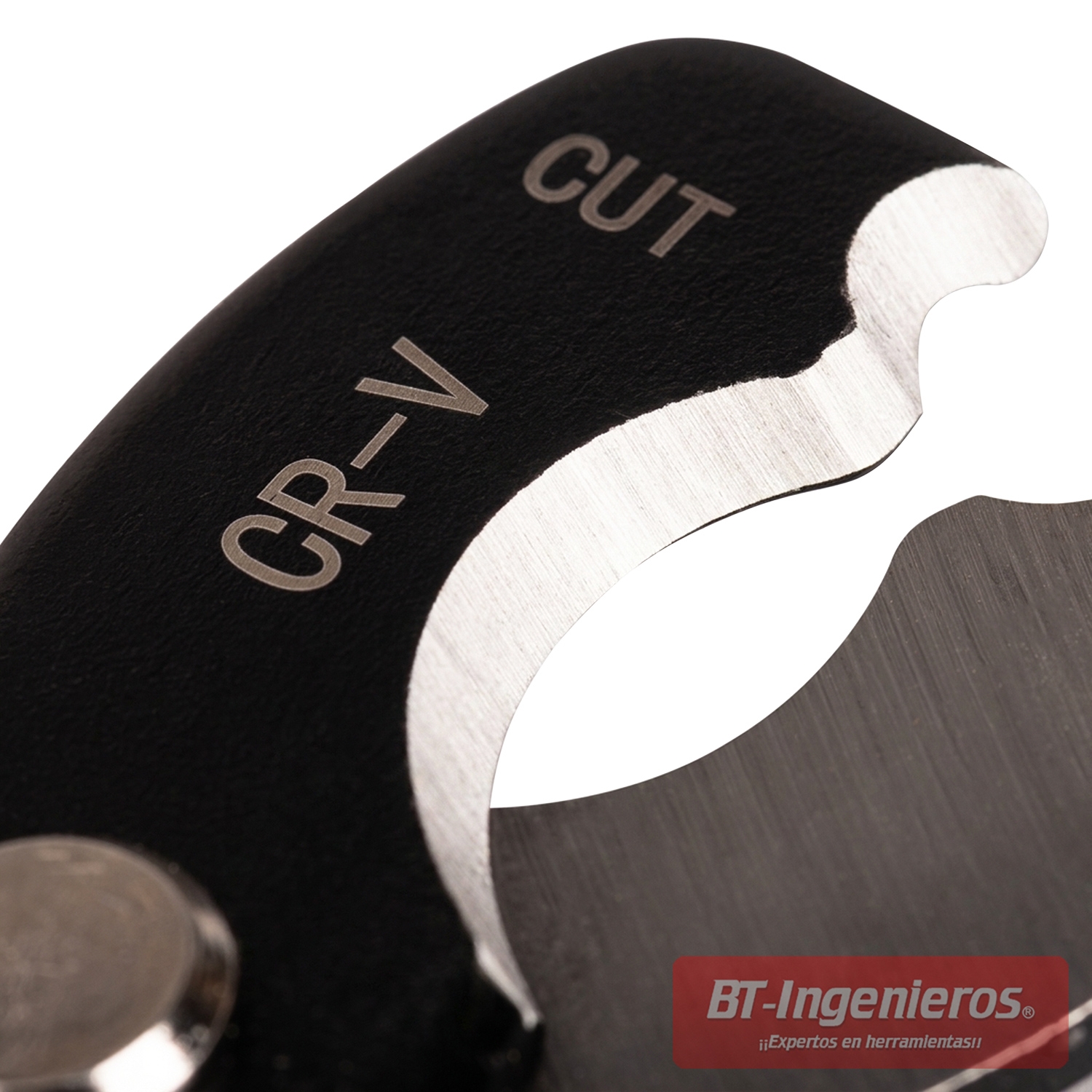

Corte mediante mordazas curvas

El perfil curvo de las mordazas ayuda a alojar el cable durante el cierre del alicate. La forma envolvente limita el desplazamiento lateral de la pieza y permite concentrar la fuerza manual en la zona de corte.

La capacidad máxima de corte y los materiales de conductor compatibles no están documentados. Antes de utilizarlo debe comprobarse que el cable puede introducirse correctamente entre las mordazas y que no requiere una herramienta específica de mayor capacidad.

No debe emplearse para cortar alambre de acero, cables armados, elementos templados ni materiales distintos de los confirmados por el fabricante.

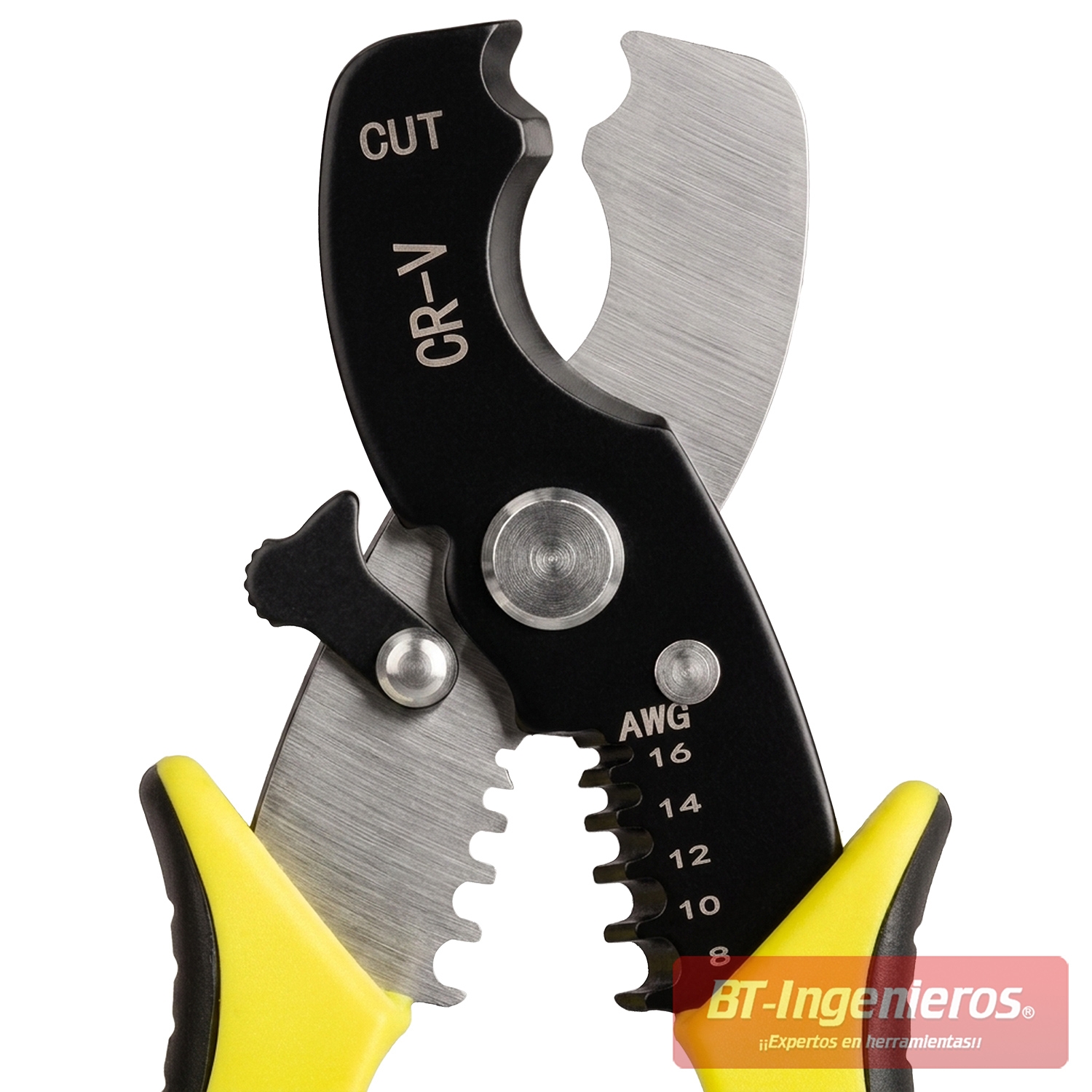

Cinco ranuras de pelado AWG

La herramienta presenta cinco ranuras grabadas para seleccionar el calibre del conductor:

• AWG 16: sección nominal aproximada de 1,31 mm².
• AWG 14: sección nominal aproximada de 2,08 mm².
• AWG 12: sección nominal aproximada de 3,31 mm².
• AWG 10: sección nominal aproximada de 5,26 mm².
• AWG 8: sección nominal aproximada de 8,37 mm².

Estas equivalencias son orientativas. El sistema AWG se refiere al tamaño nominal del conductor, pero el diámetro exterior final también depende del aislamiento, de la construcción del cable y de si el conductor es rígido o flexible.

Para evitar daños debe probarse primero la ranura correspondiente al calibre marcado y comprobar que corta el aislamiento sin seccionar ni marcar los filamentos interiores.

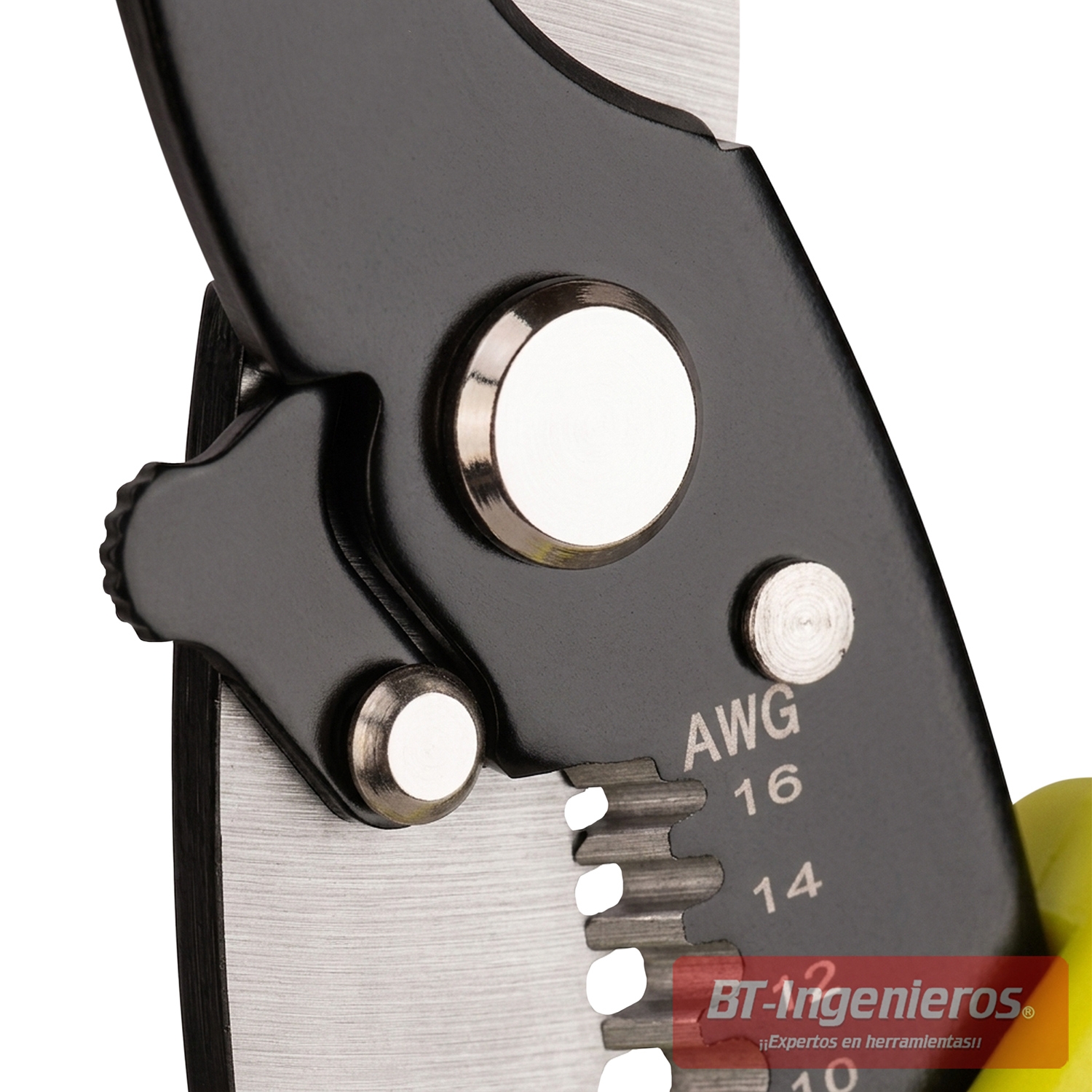

Selección rápida del calibre

Los valores AWG aparecen grabados directamente junto a cada ranura. Esta identificación permite localizar con rapidez la posición adecuada y reduce el riesgo de utilizar una abertura demasiado pequeña o demasiado grande.

Una ranura incorrecta puede dejar parte del aislamiento sin cortar o dañar el conductor. Por este motivo conviene verificar siempre el calibre real del cable antes de iniciar el pelado.

Cuerpo marcado Cr-V

El cuerpo de la herramienta presenta el marcado CR-V, correspondiente habitualmente al acero al cromo vanadio. Este material se utiliza en herramientas manuales por su combinación de resistencia mecánica y capacidad para soportar esfuerzos repetidos.

No se dispone de información sobre la dureza, el tratamiento térmico o el acabado específico de los filos, por lo que estos valores no deben incorporarse a la ficha sin documentación adicional.

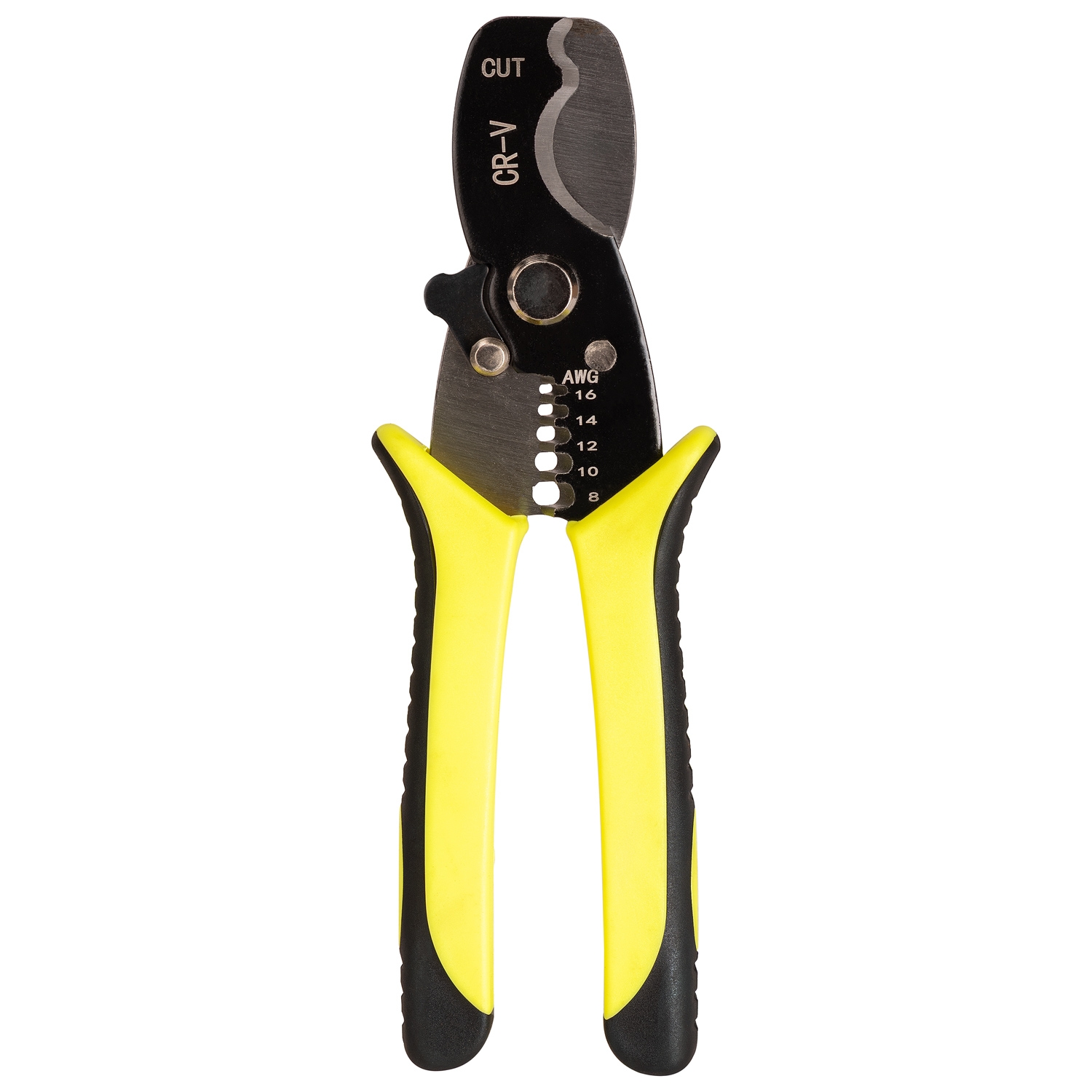

Empuñaduras de dos componentes

Los mangos combinan zonas amarillas y negras, proporcionando una superficie amplia de apoyo para aplicar la fuerza con ambas manos. Su longitud permite mantener un agarre estable durante el corte y controlar mejor el cierre al retirar el aislamiento.

La herramienta no está confirmada como aislada eléctricamente. El recubrimiento de las empuñaduras no debe interpretarse como protección frente a tensión.

Aplicaciones habituales

• Preparación de conductores antes de instalar terminales.
• Corte de cable compatible en instalaciones eléctricas.
• Pelado de extremos para regletas y bornes.
• Trabajos en cuadros eléctricos previamente desconectados.
• Mantenimiento de maquinaria e instalaciones.
• Montaje de accesorios y componentes eléctricos.
• Preparación de cableado en taller y banco de trabajo.

La compatibilidad final depende del calibre, el diámetro exterior, el tipo de aislamiento y la construcción interna del conductor.

Cómo cortar un cable

1. Desconectar completamente el circuito.
2. Verificar la ausencia de tensión con un instrumento adecuado.
3. Comprobar que el cable es compatible con la capacidad de la herramienta.
4. Introducirlo entre las mordazas curvas.
5. Mantenerlo perpendicular a los filos.
6. Cerrar las empuñaduras de forma progresiva y controlada.
7. Comprobar que el extremo ha quedado limpio y sin deformaciones excesivas.

Cómo retirar el aislamiento

1. Identificar el calibre AWG del conductor.
2. Seleccionar la ranura marcada con la medida correspondiente.
3. Introducir el extremo hasta la longitud que se desea pelar.
4. Cerrar las empuñaduras con presión moderada.
5. Girar o desplazar ligeramente la herramienta solo cuando sea necesario para completar el corte del aislamiento.
6. Retirar la cubierta sin tirar bruscamente.
7. Inspeccionar el conductor y confirmar que no se han cortado ni marcado sus filamentos.

Seguridad durante el trabajo

• Trabajar siempre con la instalación desconectada.
• Verificar la ausencia de tensión antes de tocar el conductor.
• No utilizar la herramienta como alicate aislado.
• No emplearla en trabajos bajo tensión.
• Utilizar protección ocular durante las operaciones de corte.
• Mantener los dedos alejados de mordazas, articulaciones y ranuras.
• No cortar materiales cuya dureza o diámetro excedan la capacidad no documentada del alicate.
• No utilizar prolongaciones sobre las empuñaduras.
• Sustituir la herramienta si los filos presentan daños, mellas o desalineación.

Características técnicas

• Referencia: BT17567.
• Tipo: alicate cortacables y pelacables manual.
• Longitud total: 18 cm.
• Funciones: corte y pelado de conductores compatibles.
• Número de ranuras de pelado: 5.
• Calibres indicados: AWG 16, 14, 12, 10 y 8.
• Rango nominal aproximado de las secciones: de 1,31 a 8,37 mm².
• Perfil de corte: mordazas curvas.
• Material indicado en el cuerpo: Cr-V.
• Empuñaduras: recubiertas de dos componentes.
• Accionamiento: manual.
• Alimentación eléctrica: no requiere.
• Aislamiento eléctrico certificado: no confirmado.
