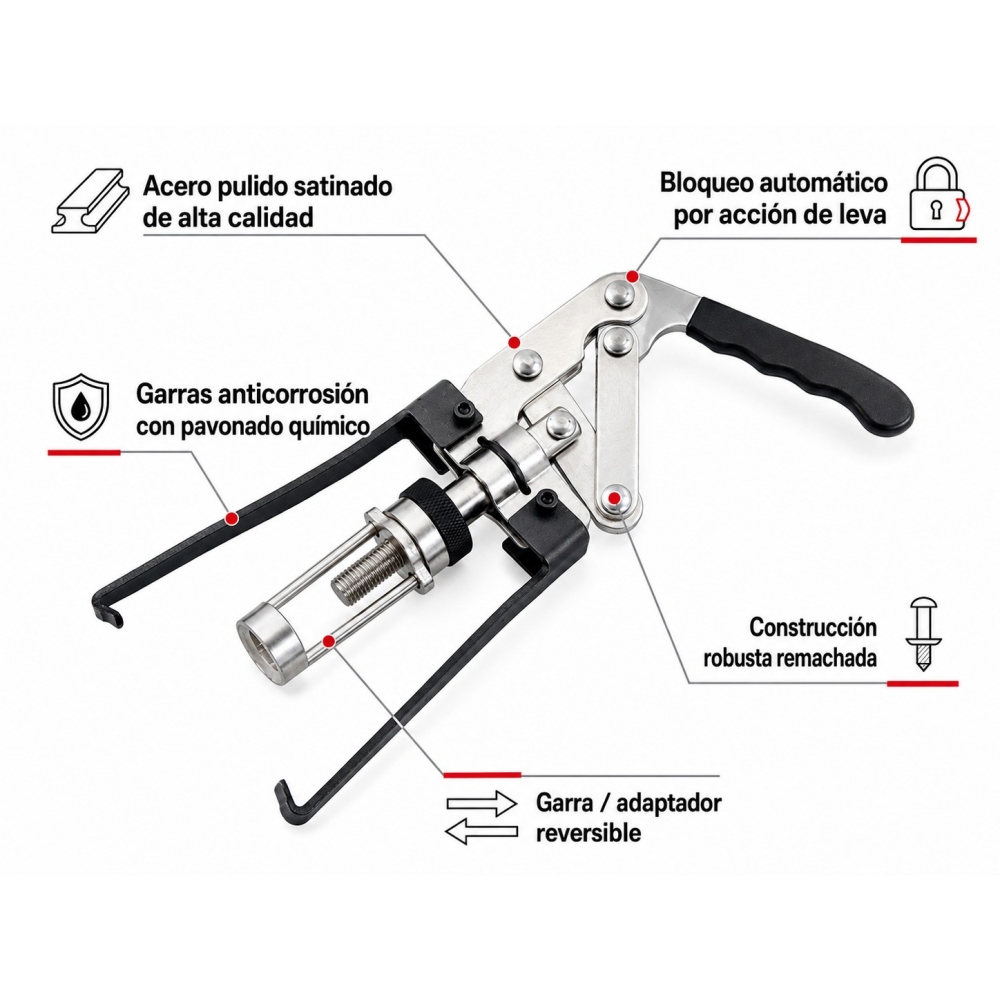

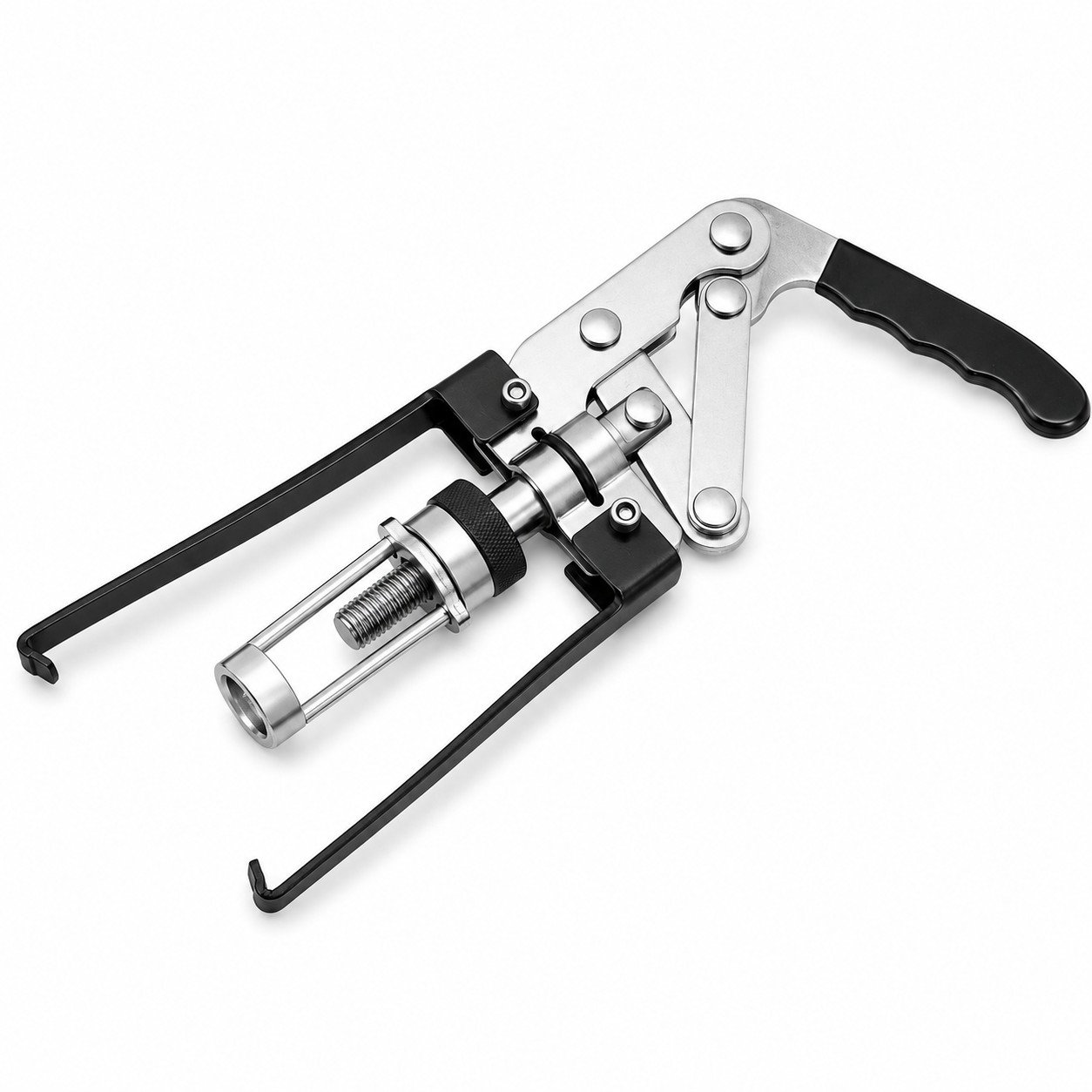

Compresor de Muelles de Válvula con Bloqueo por Leva

Compresor de Muelles de Válvula con Bloqueo por Leva

El compresor de muelles de válvula, diseñado para facilitar el desmontaje y montaje de muelles, retenes de aceite del vástago, chavetas y semiconos en motores OHV, OHC y CVH compatibles.

Su mecanismo manual permite comprimir el muelle de forma progresiva y mantenerlo retenido mientras se extraen o colocan las chavetas. La combinación de una mordaza reversible, un sistema de tensión preajustable y el bloqueo automático por leva proporciona un trabajo más estable y controlado.

Principales ventajas:

• Permite desmontar e instalar muelles de válvula.
• Facilita la sustitución de retenes de aceite del vástago.
• Ayuda a retirar e instalar chavetas o semiconos.
• Mantiene el muelle comprimido sin presión continua sobre el mango.
• Permite ajustar previamente la tensión de compresión.
• Puede adaptarse a diferentes configuraciones de culata.
• Construcción metálica resistente para uso habitual en taller.

Bloqueo automático mediante acción de leva:

El mecanismo incorpora un sistema de bloqueo automático por leva. Después de aproximar el adaptador al plato del muelle mediante el ajuste roscado, la empuñadura acciona el mecanismo de cierre y mantiene la herramienta bloqueada en la posición seleccionada.

Esto evita tener que mantener una presión constante sobre el mango y deja las manos disponibles para retirar o instalar las chavetas de la válvula.

Mordaza y adaptador reversibles.

La mordaza y el adaptador pueden invertirse para modificar su orientación y adaptar la herramienta a diferentes posiciones de trabajo.

Esta configuración facilita la colocación del compresor en culatas con distintas geometrías, siempre que los brazos puedan apoyarse de forma segura y el adaptador quede correctamente alineado con el plato del muelle.

Tensión de compresión preajustable.

El mecanismo roscado permite aproximar el adaptador al muelle antes de accionar la palanca. De esta forma, la tensión puede ajustarse progresivamente hasta obtener una posición de trabajo adecuada.

Antes de comprimir el muelle, debe comprobarse que los brazos están colocados de forma simétrica y que todos los puntos de apoyo permanecen centrados.

Compatible con motores OHV, OHC y CVH.

La herramienta está indicada para numerosos motores con las siguientes configuraciones:

• OHV: motores con válvulas en cabeza y árbol de levas situado en el bloque.
• OHC: motores con árbol de levas situado en la culata.
• CVH: motores con configuración CVH compatible.

La compatibilidad concreta depende del diámetro y profundidad del plato del muelle, la forma de la culata y la posibilidad de colocar correctamente los brazos de apoyo.

Uso con la culata instalada.

En determinados motores compatibles, el compresor puede utilizarse para sustituir muelles o retenes sin desmontar la culata.

Para realizar esta operación, la válvula debe mantenerse correctamente sostenida mediante aire comprimido u otro procedimiento aprobado para el motor. Esto evita que la válvula caiga dentro del cilindro después de retirar las chavetas.

El adaptador de aire comprimido o sistema auxiliar necesario no está incluido con la herramienta.

Construcción resistente para uso profesional.

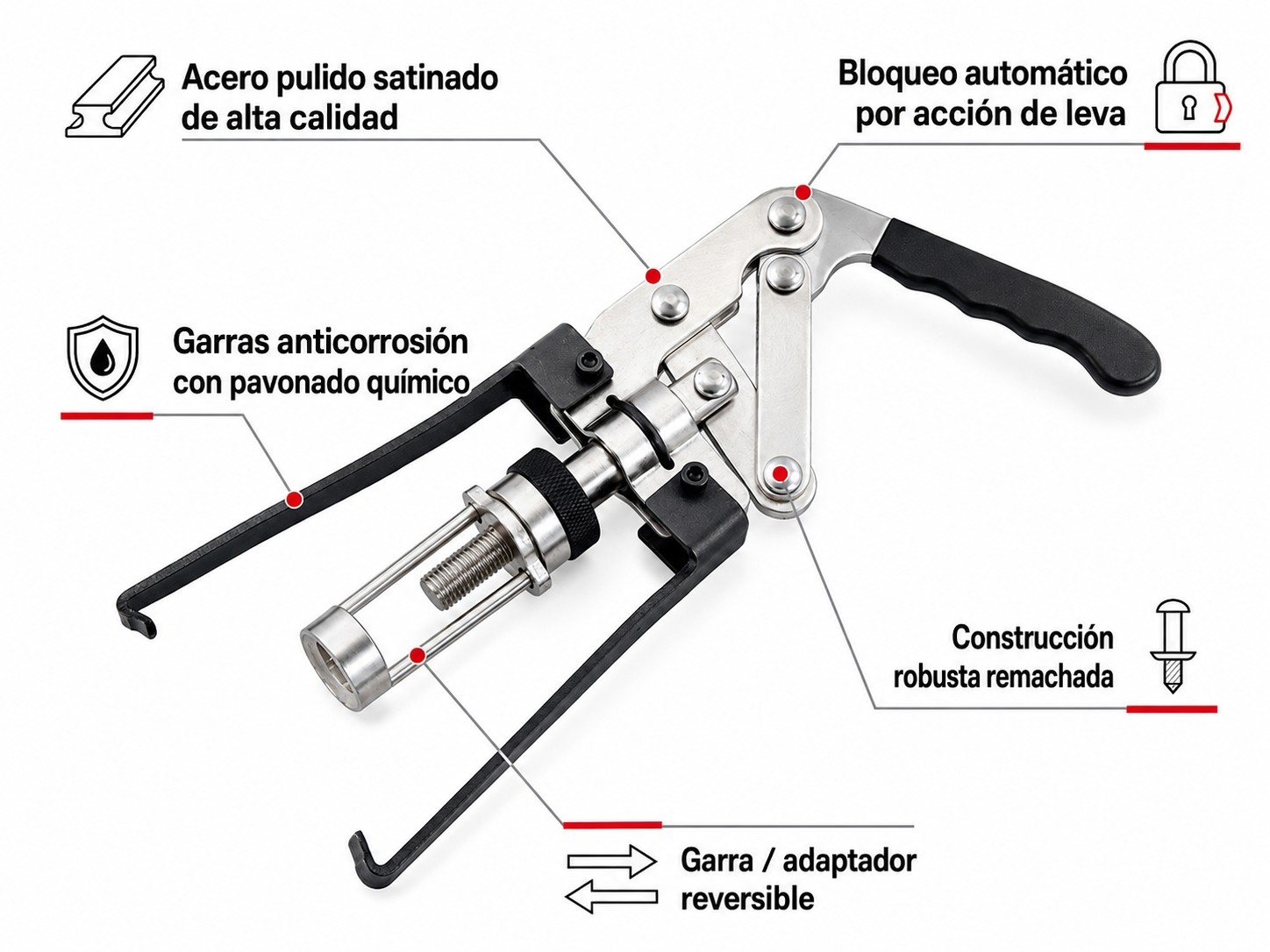

El cuerpo principal está fabricado en acero con acabado satinado pulido. Las uniones remachadas proporcionan una estructura robusta, mientras que la empuñadura revestida mejora el agarre durante el accionamiento.

Las mordazas presentan un acabado ennegrecido químicamente que ayuda a proteger el acero frente a la oxidación y la corrosión durante el uso y almacenamiento habituales.

Aplicaciones:

• Desmontaje de muelles de válvula.
• Instalación de muelles nuevos.
• Sustitución de retenes de aceite del vástago.
• Extracción de chavetas o semiconos.
• Colocación de chavetas durante el montaje.
• Reparación y mantenimiento del tren de válvulas.
• Trabajos en motores OHV, OHC y CVH compatibles.

Especificaciones técnicas:
