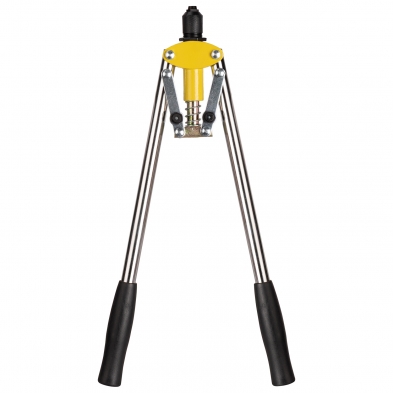

Remachadora manual de doble brazo para remaches de 3,2 a 4,8 mm. | 405 mm.

Remachadora manual de doble brazo para remaches ciegos

La remachadora BT17566 está diseñada para realizar uniones mediante remaches ciegos de 3,2, 4,0 y 4,8 mm en trabajos de chapa, perfiles, mantenimiento y montaje. Su configuración de doble brazo permite accionarla con las dos manos y aprovechar una palanca superior a la de una remachadora corta.

El mecanismo articulado transforma el cierre de los brazos en una tracción axial sobre el vástago del remache. De este modo se puede trabajar con mayor control, especialmente cuando el diámetro del remache o la frecuencia de uso hacen menos cómoda una herramienta compacta.

Mayor palanca mediante brazos largos

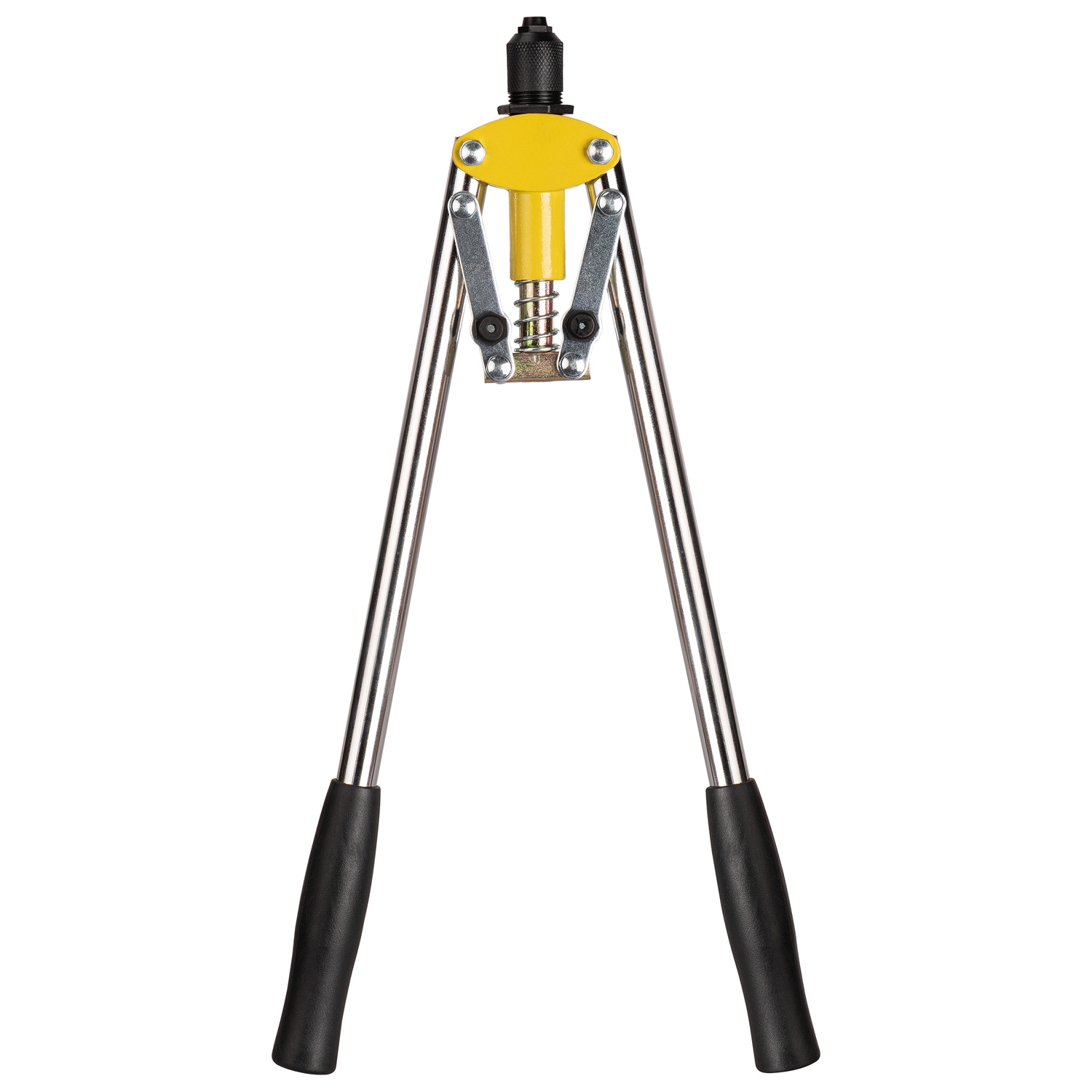

La herramienta presenta una longitud total indicada de 40,5 cm. Los brazos largos aumentan la distancia entre el punto de agarre y el mecanismo de tracción, reduciendo el esfuerzo manual necesario para generar la fuerza de remachado.

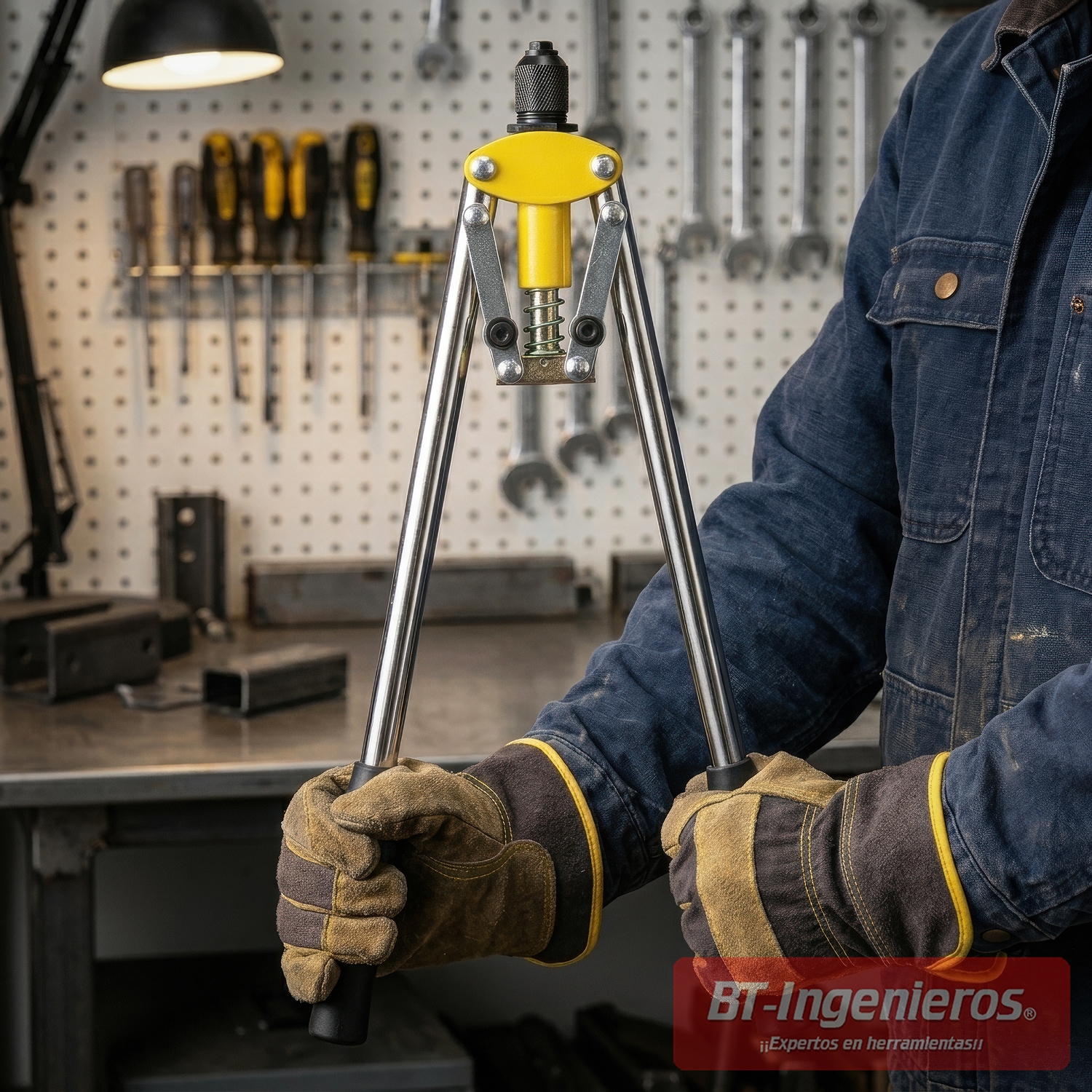

El accionamiento con ambas manos también ayuda a mantener la remachadora alineada con el remache durante la operación. Para trabajar correctamente debe existir espacio suficiente para abrir y cerrar los dos brazos.

Mecanismo articulado de tracción

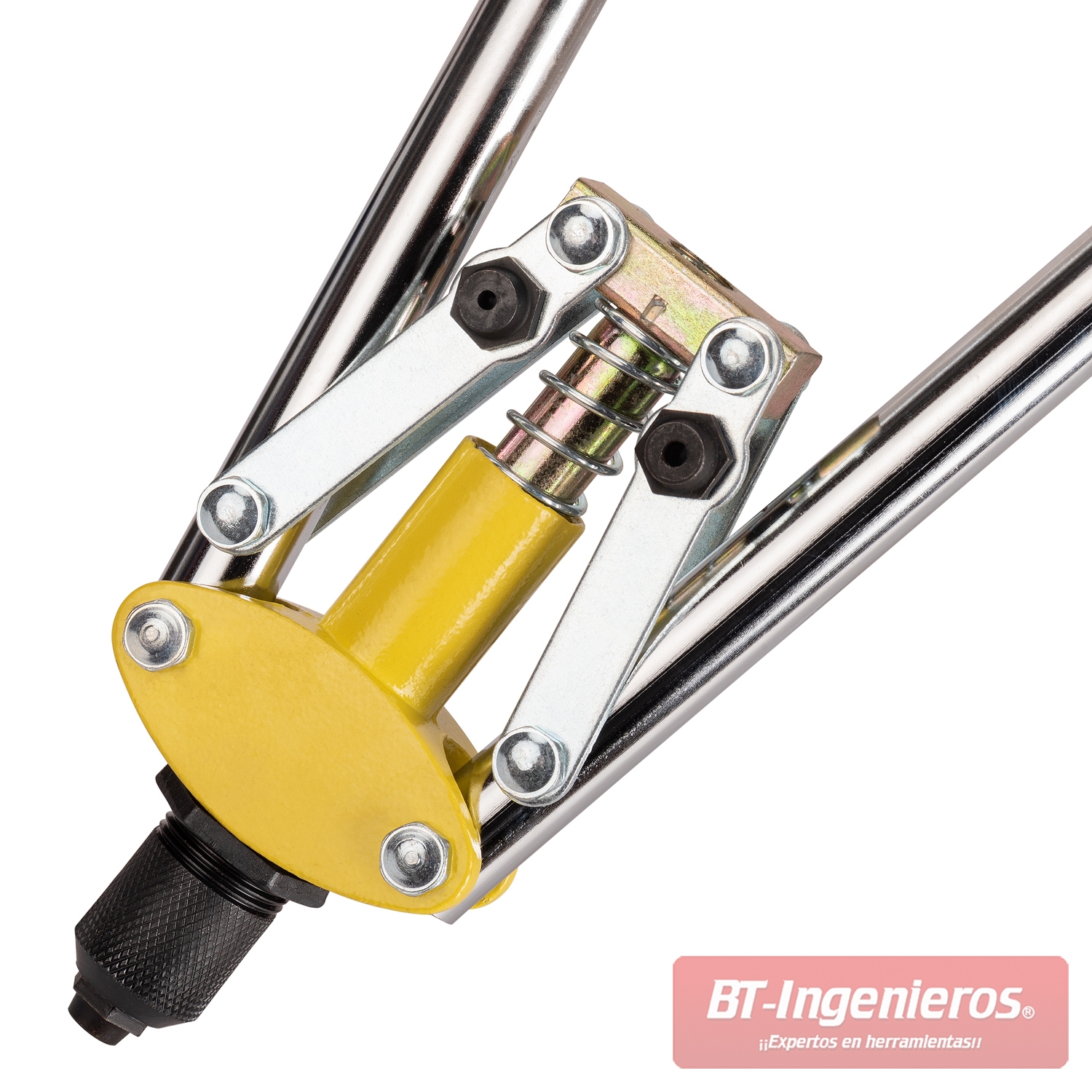

La zona central incorpora un conjunto de bieletas articuladas conectado al cabezal. Al cerrar las empuñaduras, este sistema transmite el movimiento al mecanismo interno que sujeta y tira del vástago del remache.

La tracción debe aplicarse manteniendo la herramienta perpendicular a la superficie. Una posición inclinada puede deformar el remache, marcar la pieza o provocar un asentamiento incorrecto de la cabeza.

Para remaches de 3,2, 4,0 y 4,8 mm

Se suministran tres boquillas intercambiables correspondientes a los diámetros admitidos:

• 3,2 mm.
• 4,0 mm.
• 4,8 mm.

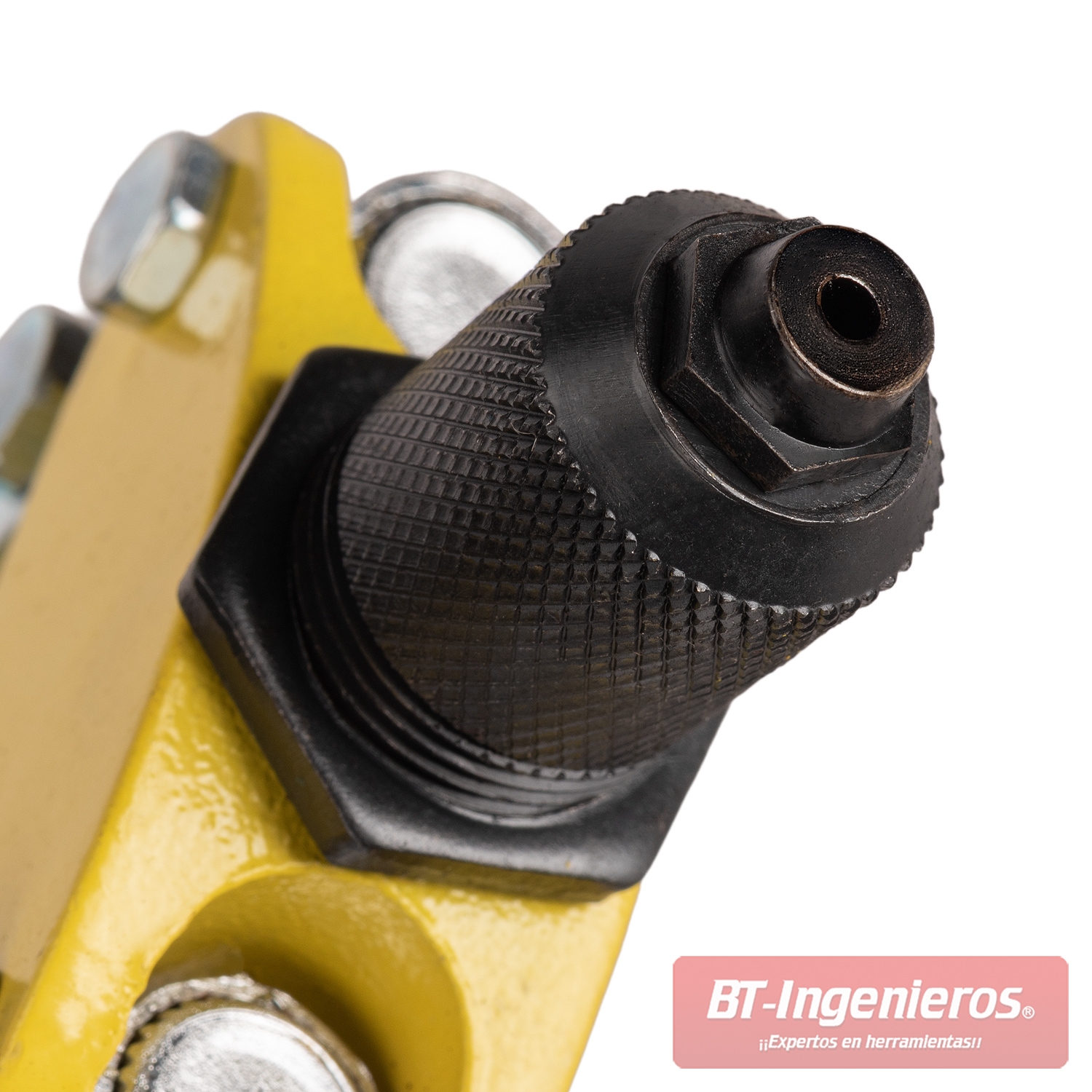

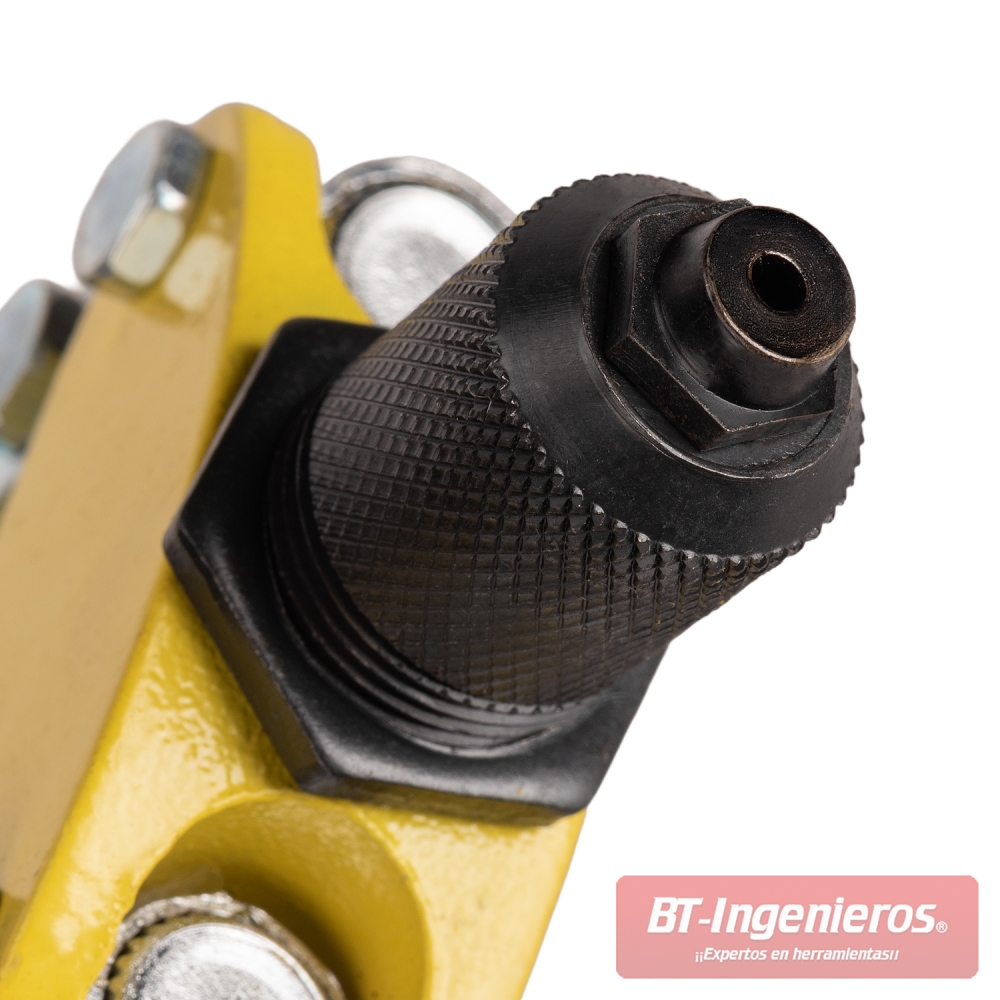

Una boquilla se entrega instalada en el cabezal y las otras dos se alojan en el propio mecanismo de la remachadora. Este almacenamiento integrado permite tenerlas localizadas y disponibles cuando se cambia de diámetro.

Antes de comenzar debe seleccionarse la boquilla que corresponda al diámetro del vástago. La compatibilidad con materiales concretos de remache o con rangos específicos de agarre no está documentada y debe verificarse antes de publicar esos datos.

Muelle de retorno

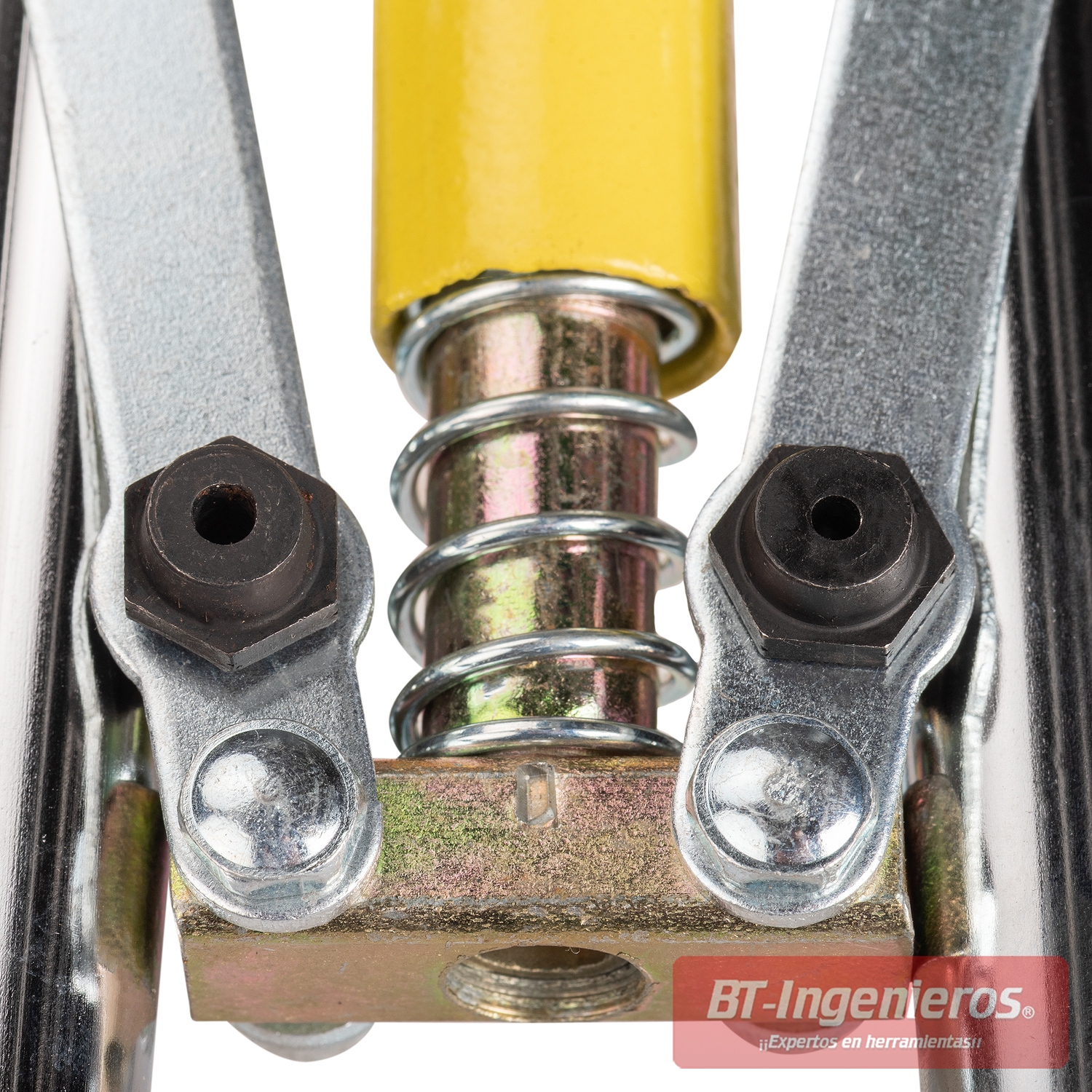

El mecanismo incorpora un muelle visible que ayuda a recuperar la posición de apertura después de cada accionamiento. Esta función agiliza la preparación del siguiente remache y evita tener que separar manualmente los brazos en cada ciclo.

No se ha confirmado que disponga de expulsión automática del vástago cortado. Después de cada remachado debe comprobarse que el resto del vástago ha salido correctamente antes de introducir otro remache.

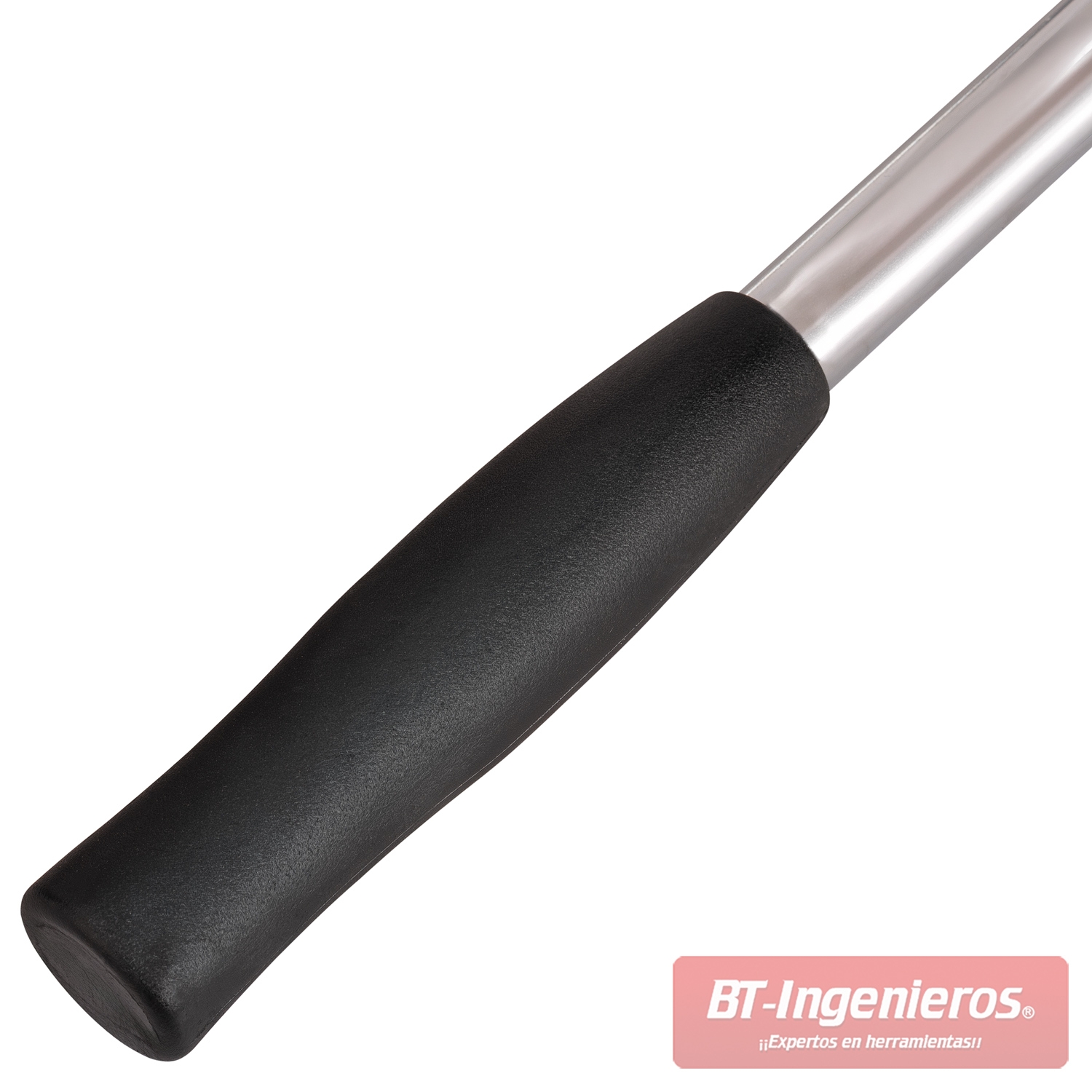

Empuñaduras recubiertas

Los extremos de ambos brazos disponen de recubrimientos negros que proporcionan una superficie de contacto más cómoda y estable. Su forma alargada permite distribuir la fuerza entre las dos manos durante el cierre.

El material exacto de estos recubrimientos no está especificado, por lo que no debe anunciarse como goma, caucho o material antideslizante certificado sin confirmación adicional.

Funcionamiento de un remache ciego

1. Seleccionar el remache adecuado para las piezas y el espesor de la unión.
2. Realizar previamente un orificio del diámetro correspondiente.
3. Montar en la remachadora la boquilla adecuada.
4. Introducir el vástago del remache completamente en el cabezal.
5. Colocar el cuerpo del remache en el orificio y apoyar su cabeza contra la superficie.
6. Mantener la remachadora alineada y cerrar progresivamente los dos brazos.
7. Continuar la tracción hasta que el remache quede formado y el vástago rompa en su punto previsto.
8. Retirar la herramienta y comprobar el asentamiento de la unión.

Esta remachadora no perfora la chapa. El orificio debe estar preparado antes de instalar el remache.

Aplicaciones habituales

• Unión de chapas y perfiles previamente perforados.
• Montaje de cerramientos y revestimientos metálicos.
• Trabajos de carrocería y reparación de paneles.
• Mantenimiento de maquinaria y equipamiento.
• Instalación de soportes, placas y accesorios.
• Montajes en taller sin acceso a la cara posterior de la unión.
• Reparaciones en las que no se desea utilizar soldadura.

La aptitud para una aplicación concreta depende del remache utilizado, el material de las piezas, el diámetro del orificio y el espesor total de agarre.

Funcionamiento autónomo

Al tratarse de una herramienta completamente manual, puede utilizarse sin batería, toma eléctrica ni suministro de aire comprimido. Esto facilita su empleo en trabajos de mantenimiento, montaje exterior, vehículos de asistencia o zonas alejadas de una fuente de energía.

Contenido

• 1 remachadora manual de doble brazo.
• 1 boquilla instalada en el cabezal.
• 2 boquillas de recambio almacenadas en el mecanismo.

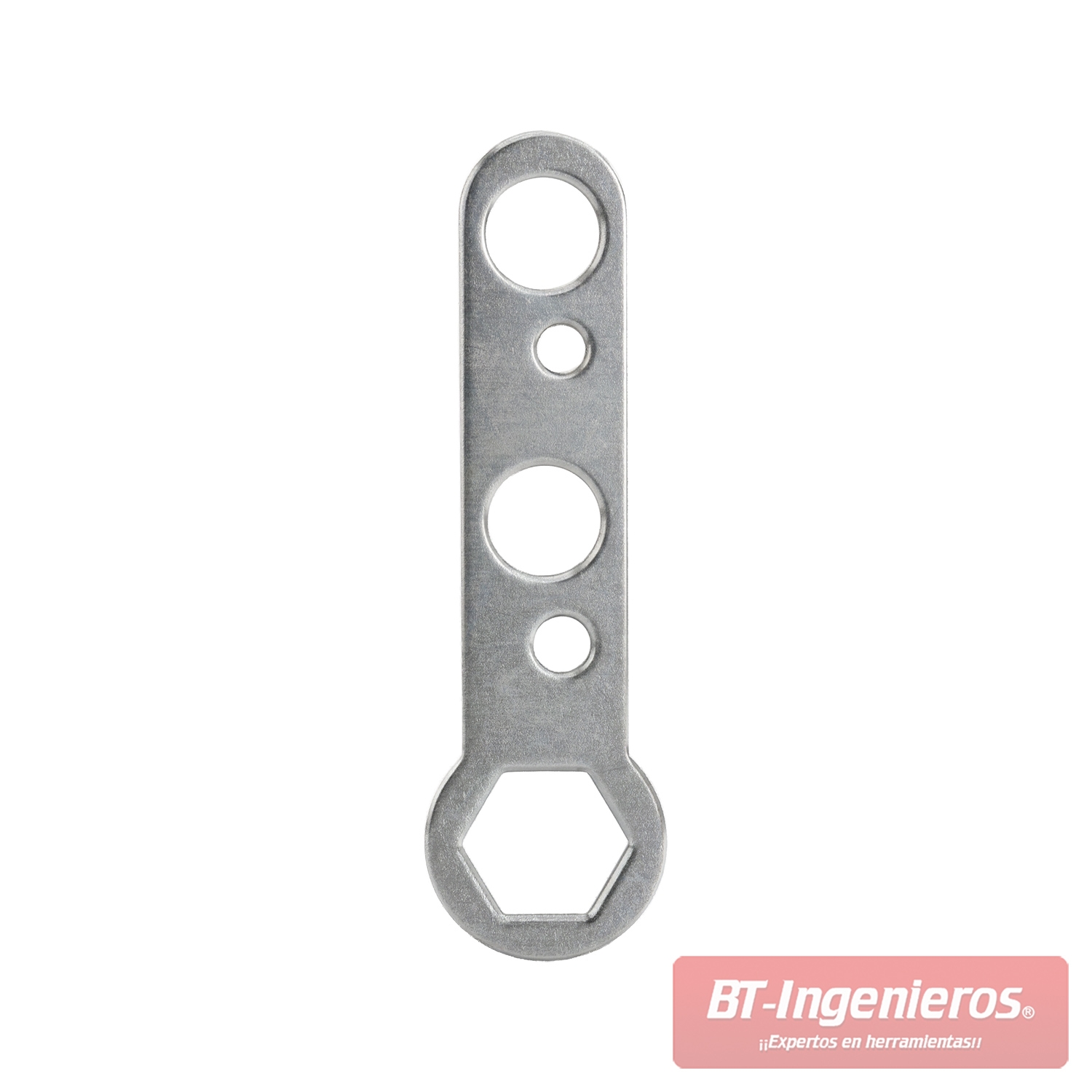

• 1 llave plana de servicio.

Recomendaciones de uso

• Utilizar siempre una boquilla compatible con el diámetro del vástago.
• Comprobar que el orificio está limpio y correctamente dimensionado.
• Sujetar las piezas antes de aplicar la tracción.
• Mantener los dedos alejados de las bieletas y zonas articuladas.
• Accionar los brazos de forma progresiva y sin movimientos laterales.
• No utilizar tubos ni prolongaciones adicionales sobre las empuñaduras.
• Retirar cualquier resto de vástago antes de colocar el siguiente remache.
• Utilizar protección ocular frente a posibles fragmentos del vástago.
• No emplearla para tuercas remachables ni otros sistemas de fijación distintos del remache ciego compatible.

Características técnicas

• Referencia: BT17566.
• Tipo: remachadora manual de doble brazo.
• Sistema de accionamiento: manual con ambas manos.
• Mecanismo: palanca articulada.
• Longitud total indicada: 40,5 cm.
• Diámetros admitidos: 3,2, 4,0 y 4,8 mm.
• Número de boquillas: 3.
• Boquillas intercambiables: sí.
• Almacenamiento de boquillas: integrado en la herramienta.
• Muelle de retorno: sí.
• Empuñaduras: recubiertas.
• Llave de servicio: incluida.
• Alimentación eléctrica: no requiere.
• Alimentación neumática: no requiere.
