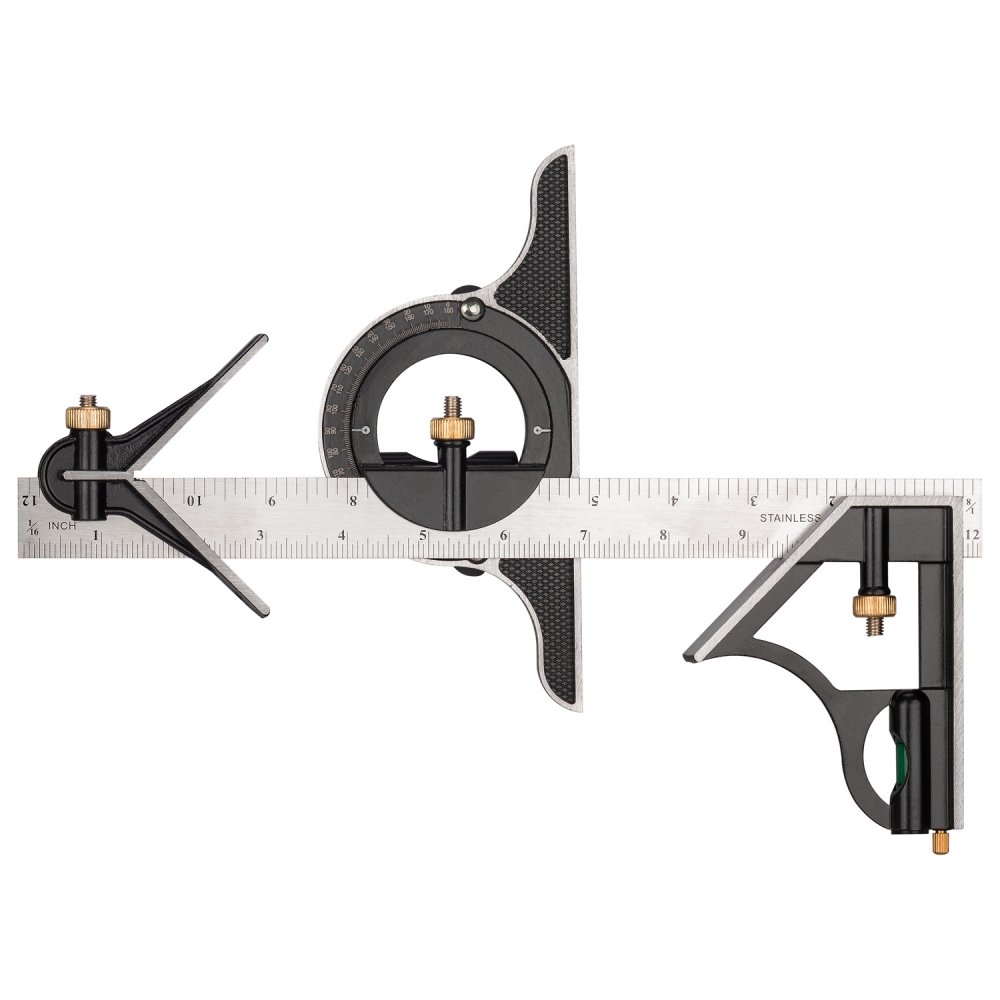

Escuadra combinada 30,48 cm con transportador y centrador

Escuadra combinada con transportador y centrador

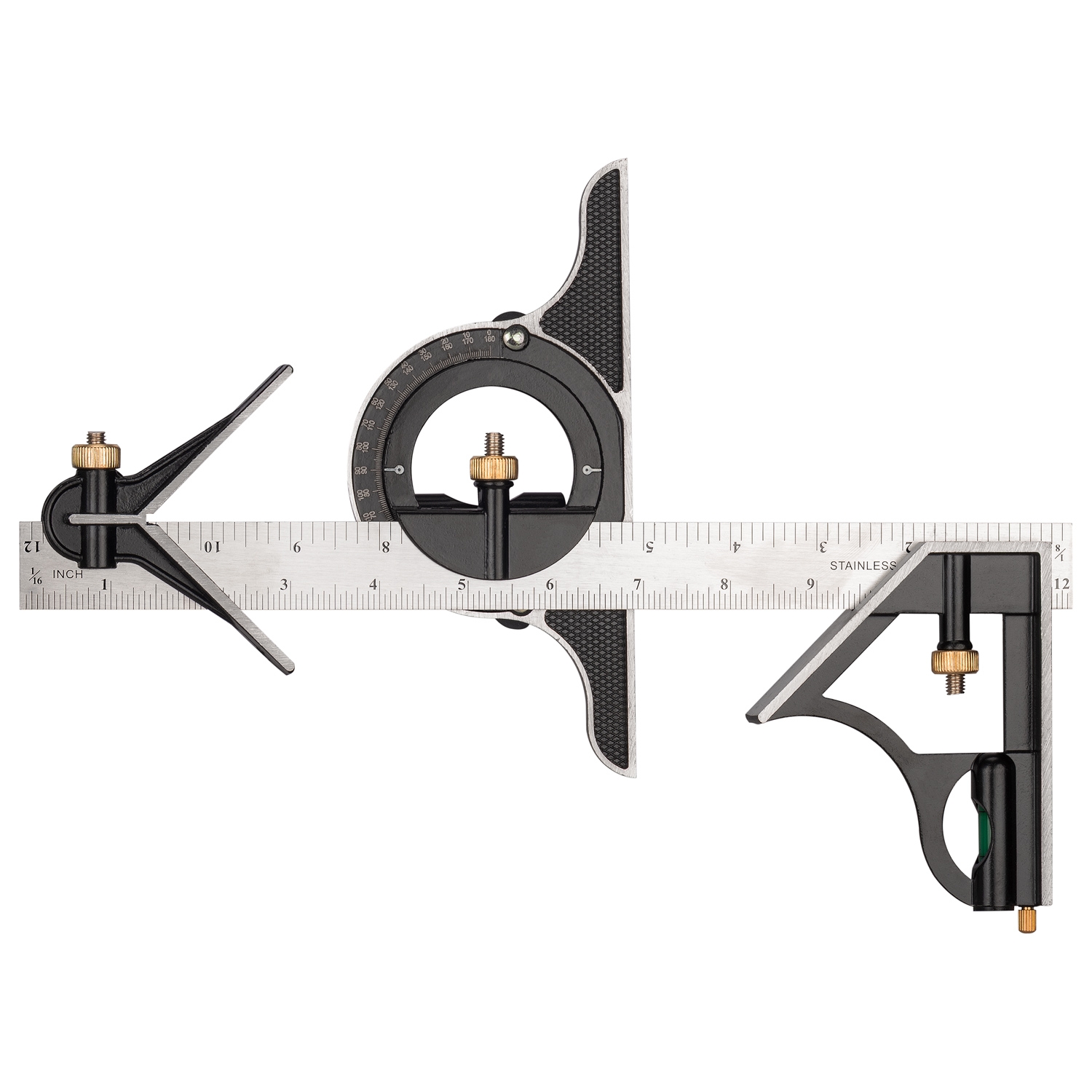

La BT17492 es una escuadra combinada de medición y trazado formada por una regla de acero inoxidable de 30,48 cm y tres cabezales deslizantes que permiten realizar diferentes operaciones sobre una misma guía. Combina escuadra, transportador y centrador, incorporando además nivel de burbuja y punta de trazado.

Su configuración permite pasar de una operación de medición a otra sin recurrir a varias herramientas independientes, resultando práctica para trabajos de carpintería, fabricación, montaje, construcción y mantenimiento.

Regla de acero inoxidable con doble graduación

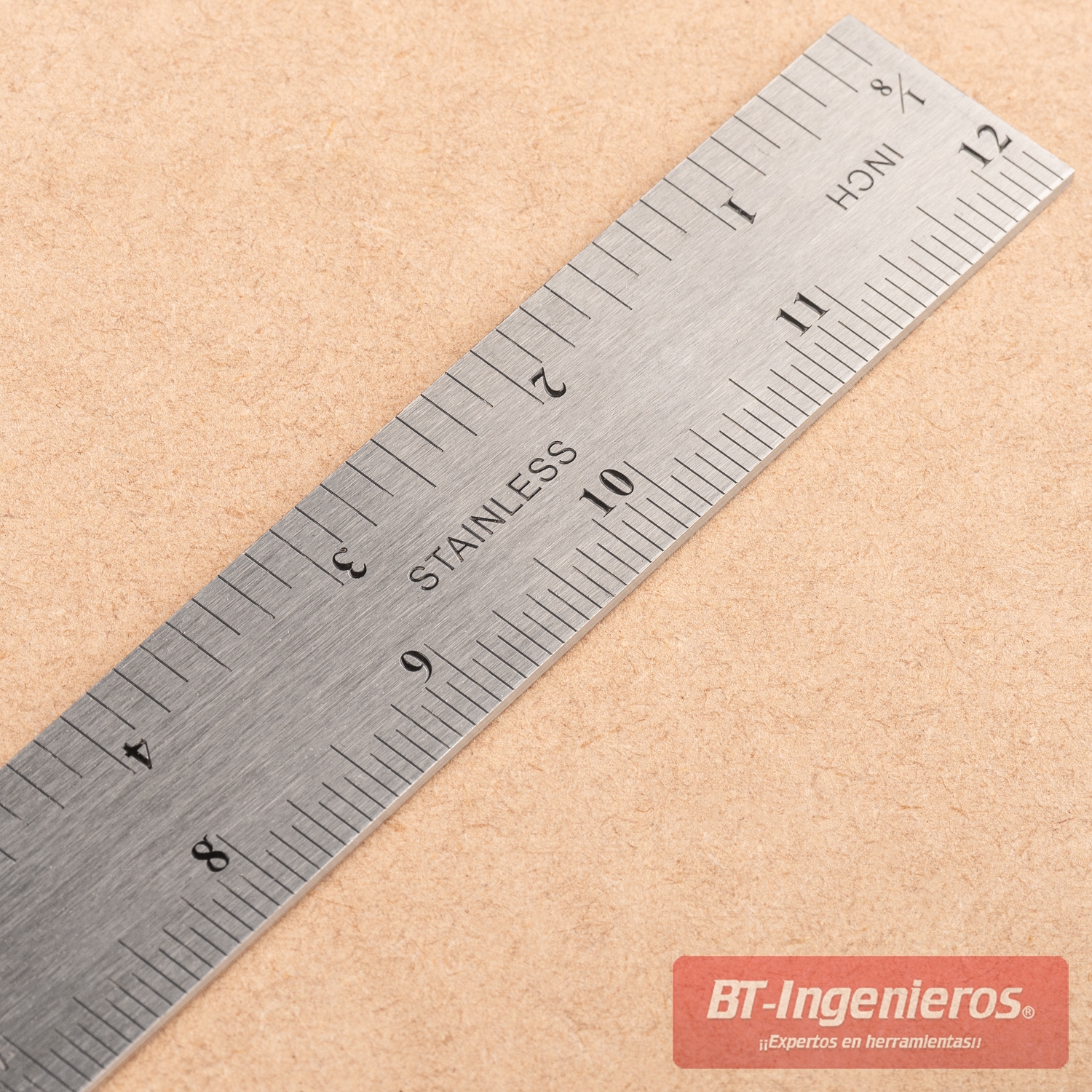

El conjunto utiliza una regla de acero inoxidable de 30,48 cm, con graduaciones métricas e imperiales indicadas por el fabricante. Los diferentes cabezales pueden desplazarse a lo largo de la regla y bloquearse en la posición necesaria mediante sus respectivos tornillos de ajuste.

Esta configuración permite utilizar la propia regla tanto para realizar mediciones como para establecer referencias y trasladarlas directamente a la pieza.

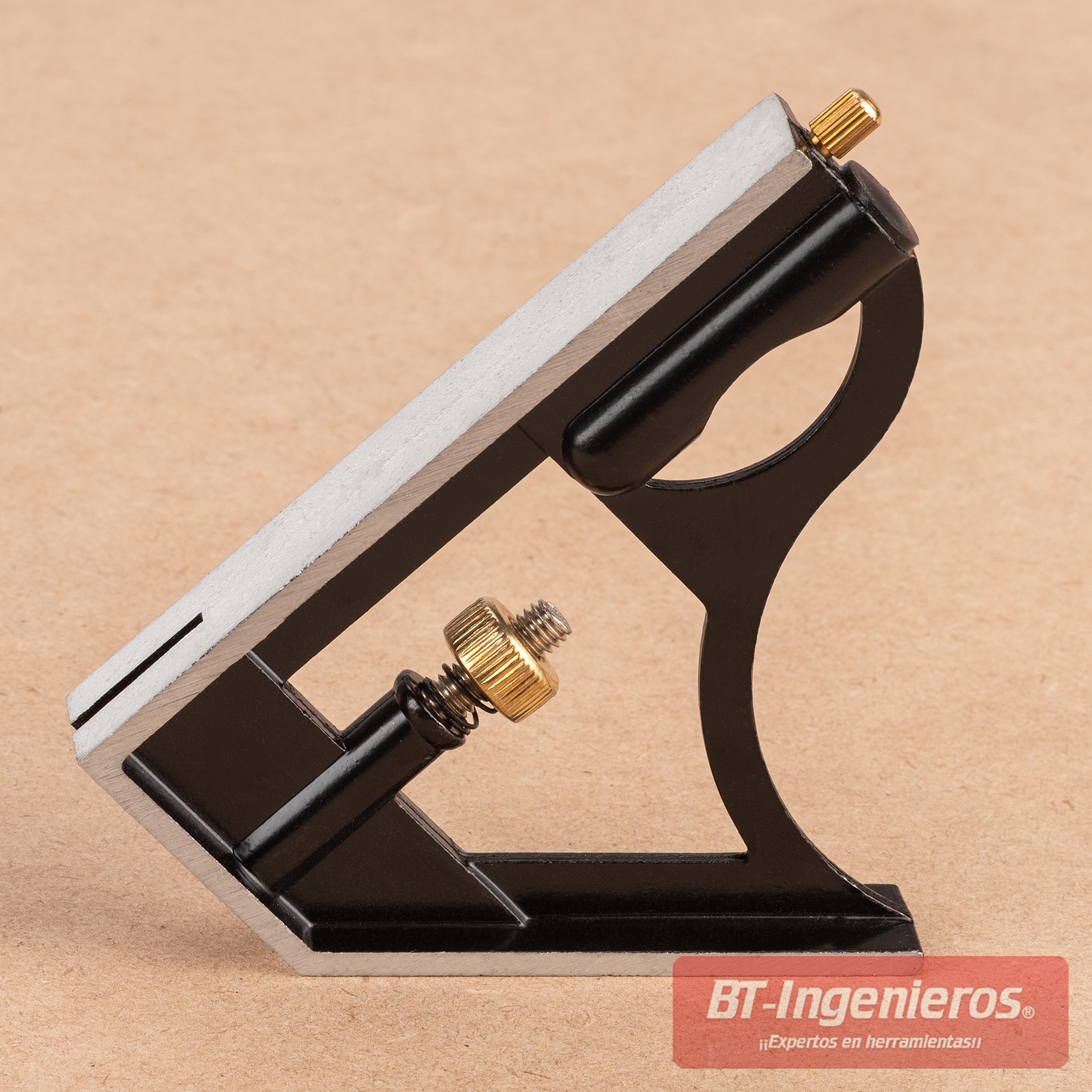

Cabezal de escuadra para medir y realizar trazados

El cabezal de escuadra se desplaza sobre la regla y puede fijarse a la distancia deseada. Esto permite tomar como referencia el canto de una pieza para realizar comprobaciones, marcar distancias o trazar líneas paralelas a un borde.

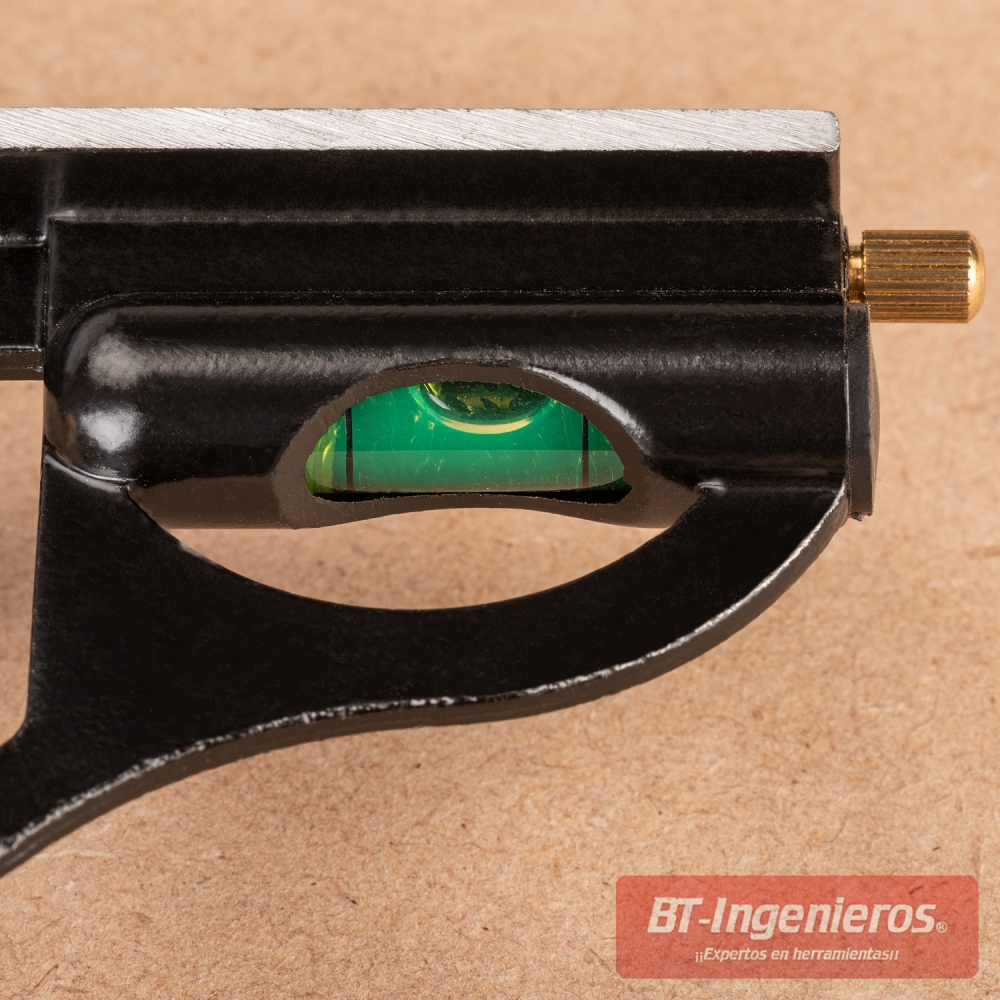

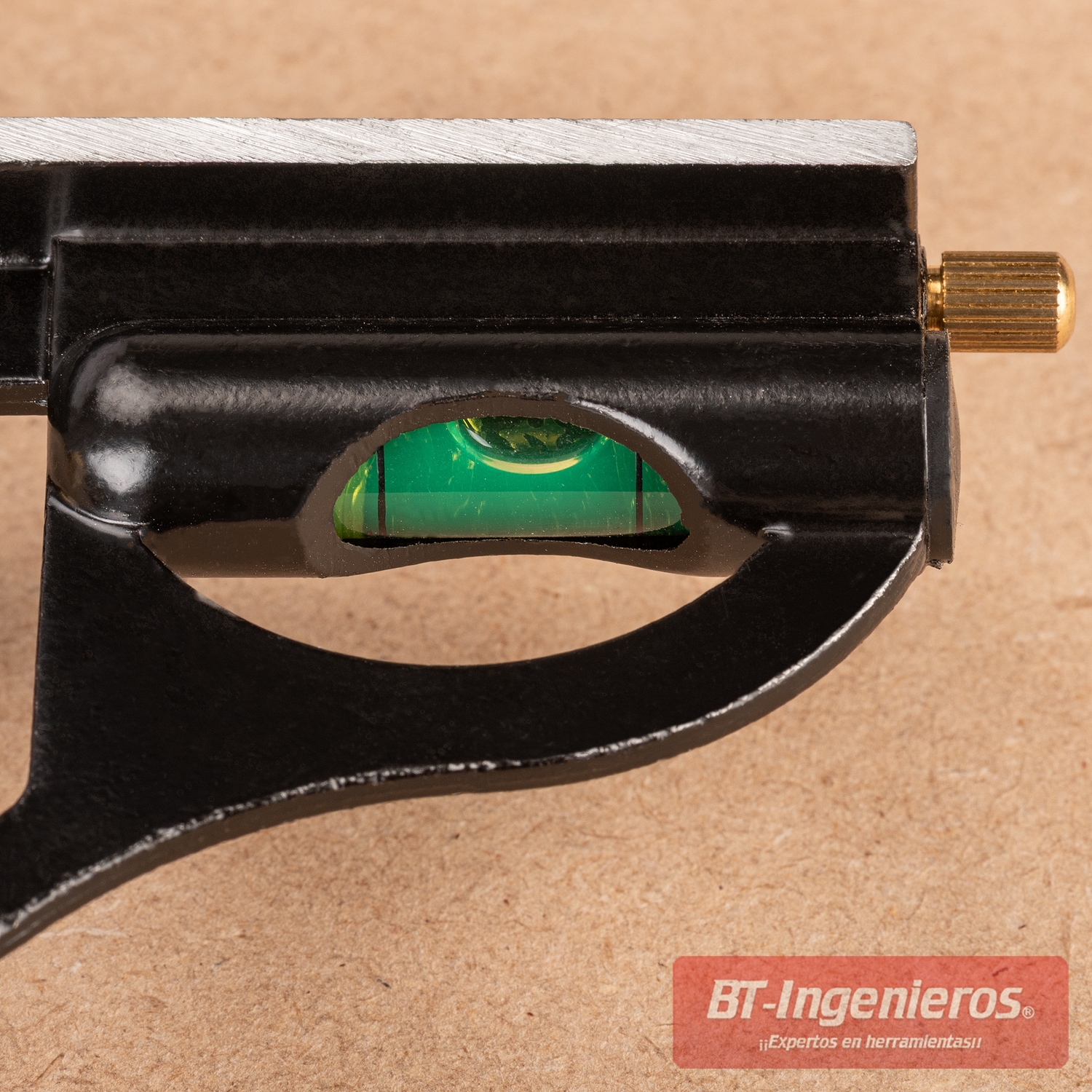

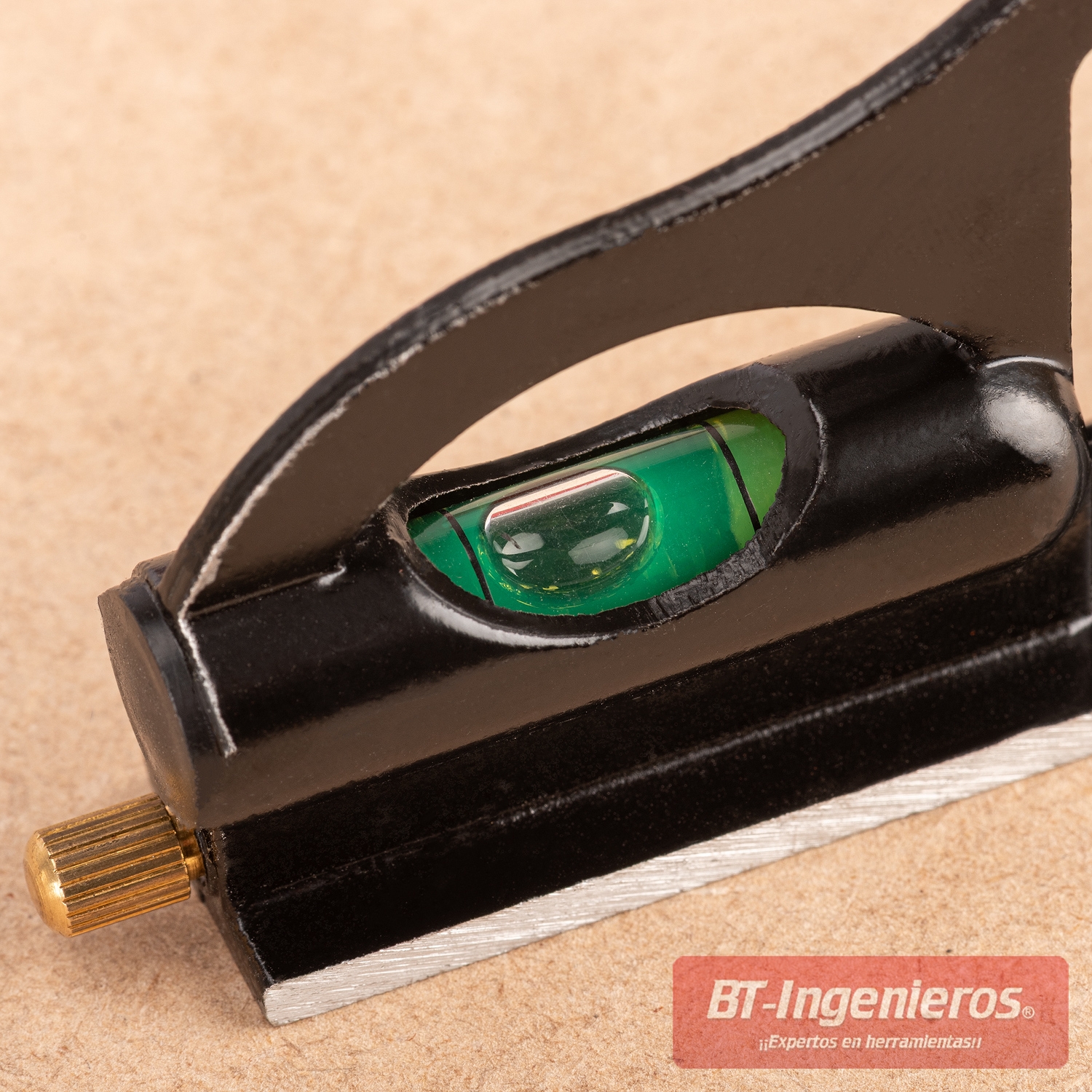

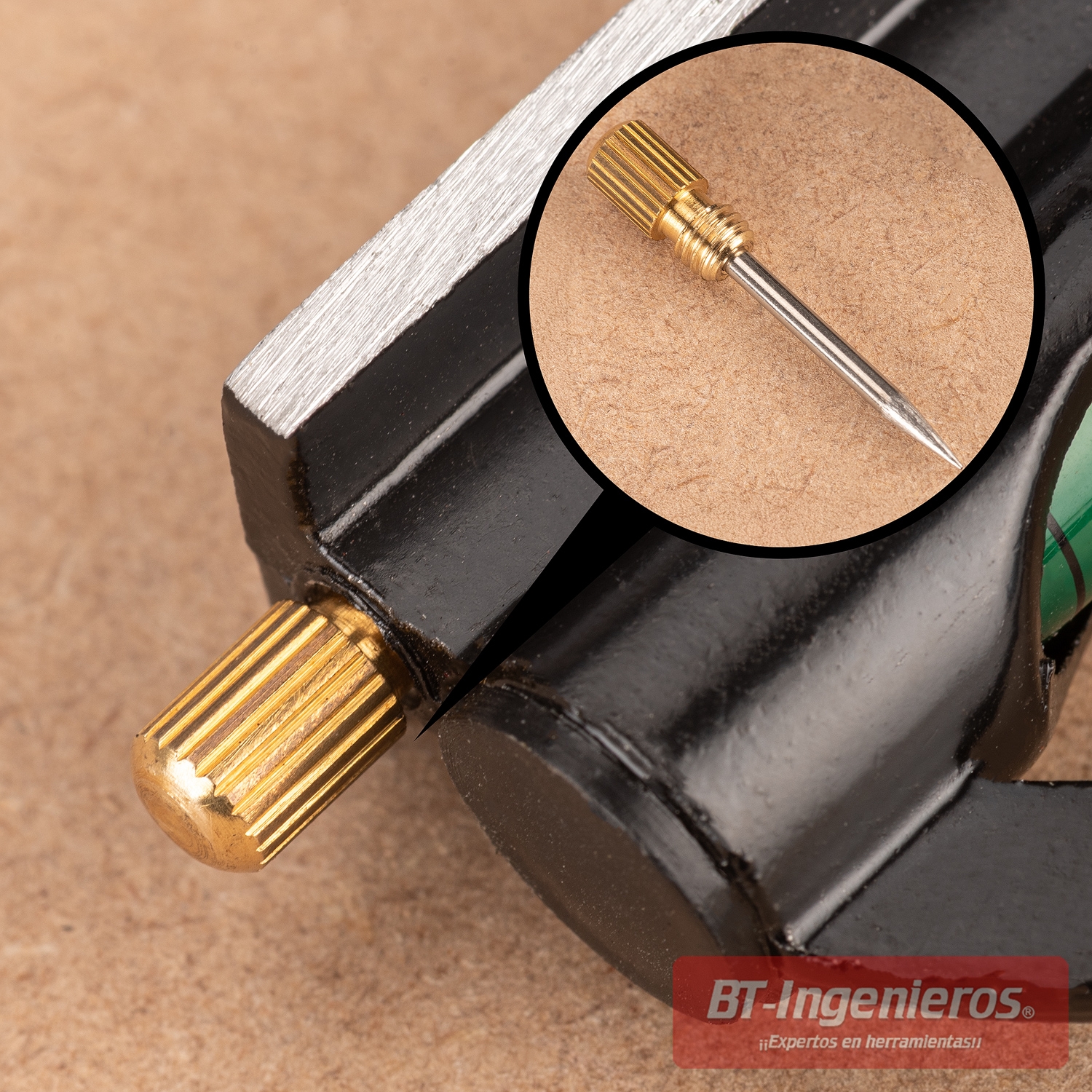

El mismo cabezal incorpora un nivel de burbuja para comprobaciones rápidas de nivelación y una punta metálica de trazado extraíble, útil para realizar marcas sobre materiales adecuados sin necesitar un marcador independiente.

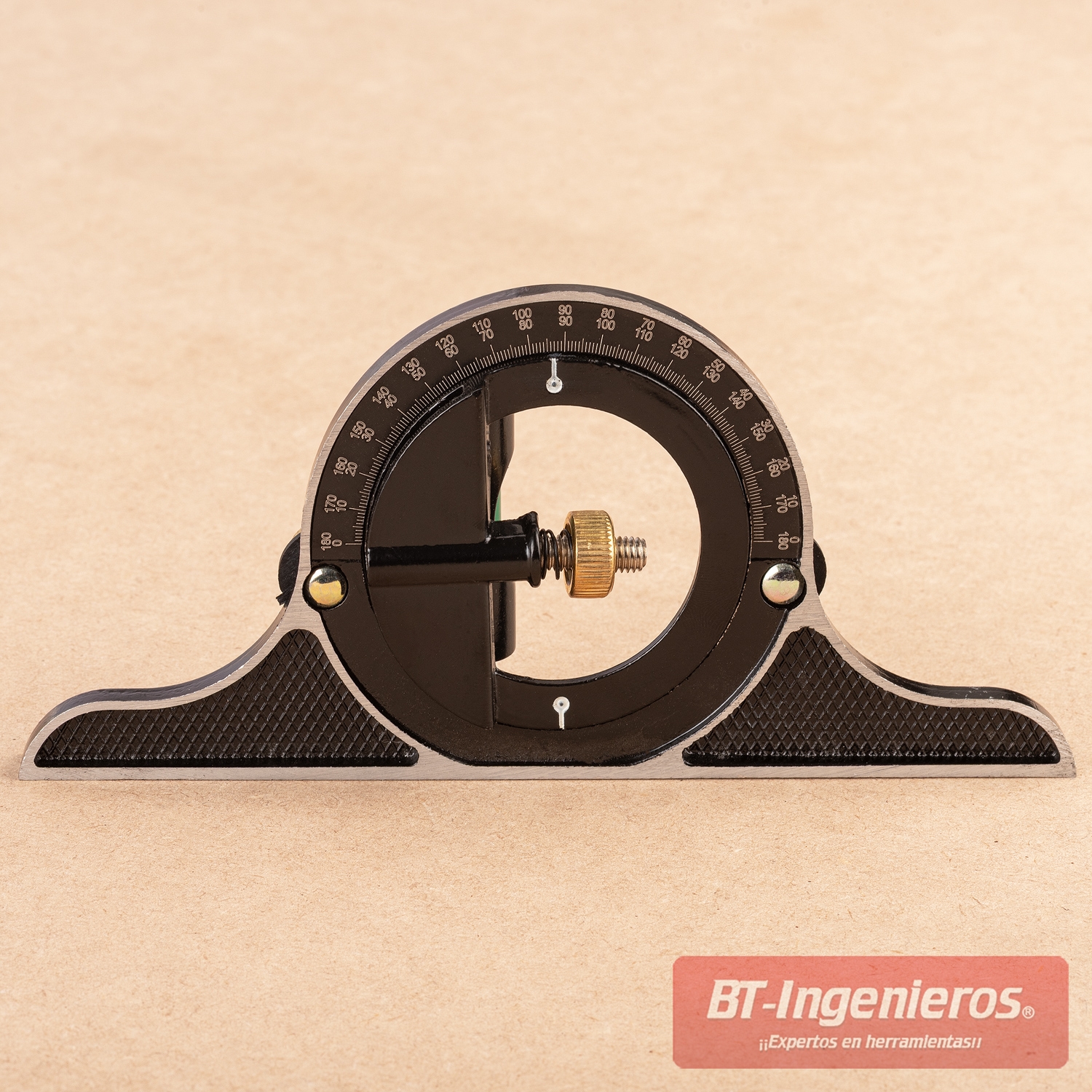

Transportador ajustable de 180°

El cabezal transportador incorpora una escala graduada de 180° y puede bloquearse sobre la regla en el ángulo seleccionado. Resulta útil para medir, copiar o trasladar ángulos durante operaciones de fabricación, montaje o carpintería.

Al utilizar la misma regla del conjunto, permite mantener una referencia lineal mientras se ajusta la inclinación necesaria.

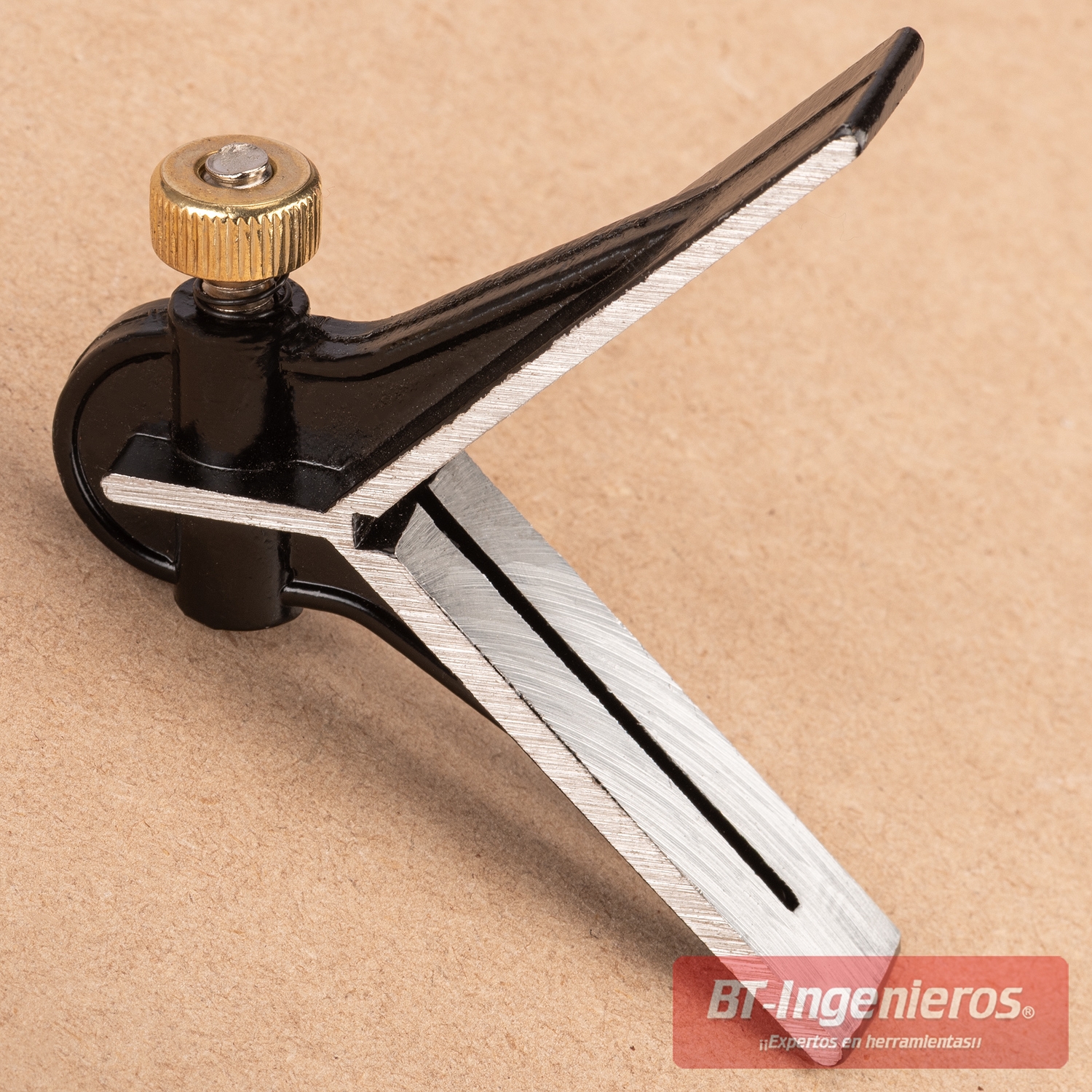

Cabezal centrador para barras y piezas circulares

El tercer cabezal dispone de una geometría diseñada para facilitar la localización del centro de barras, tubos y otras piezas de sección circular.

Apoyando el cabezal sobre la pieza puede trazarse una línea de referencia que pase por su centro. Repitiendo la operación desde otra posición se facilita localizar el punto central mediante la intersección de las marcas.

Medición y trazado con una sola regla

La ventaja práctica de una escuadra combinada es poder cambiar la función del conjunto manteniendo la misma regla de referencia. Dependiendo del cabezal instalado puede utilizarse para:

• Medir distancias.
• Realizar comprobaciones y trazados con el cabezal de escuadra.
• Marcar líneas paralelas a un canto.
• Medir y trasladar ángulos.
• Localizar centros en piezas circulares.
• Realizar comprobaciones rápidas con el nivel de burbuja.
• Marcar mediante la punta de trazado integrada.

Cabezales deslizantes y bloqueables

Los cabezales pueden desplazarse sobre la regla para adaptar la herramienta a cada trabajo y disponen de sistemas de bloqueo manual. Esto permite conservar la referencia seleccionada mientras se realiza la medición o el trazado.

Los cabezales están fabricados en aluminio según fabricante. No se ha especificado la aleación concreta.

Contenido del juego

• 1 regla de acero inoxidable de 30,48 cm.
• 1 cabezal de escuadra con nivel de burbuja.
• 1 transportador ajustable de 180°.
• 1 cabezal centrador.
• 1 punta de trazado extraíble integrada en el cabezal.

Aplicaciones

Una herramienta versátil para medición y marcado en carpintería, fabricación, instalaciones, construcción, mantenimiento y montaje. Puede resultar especialmente útil cuando durante un mismo trabajo es necesario combinar referencias lineales, ángulos y centrado de piezas.

Importante sobre la precisión

El fabricante no especifica tolerancias, clase de precisión, calibración ni exactitud del transportador o del nivel. Por este motivo, el producto debe presentarse como una herramienta de medición, comprobación y trazado, sin atribuirle una precisión metrológica no documentada.
