Tronchacadenas y remachadora de cadenas de moto.
Kit tronchacadenas y remachadora de cadenas de moto.
Juego de herramientas esenciales para reparación o sustitución de mayoría de cadenas de moto desde 35 a 630, sin necesidad de desmontaje del basculante de la moto.
![detalle1 Detalles de las punteras del soldador](https://www.bt-ingenieros.com/19579-medium_default/tronchacadenas-y-remachadora-de-cadenas-de-moto.jpg)
![detalle2 Sistema de encendido del soldador](https://www.bt-ingenieros.com/19578-medium_default/tronchacadenas-y-remachadora-de-cadenas-de-moto.jpg)
![Detalle3 Funcionamiento con gas butano](https://www.bt-ingenieros.com/19577-medium_default/tronchacadenas-y-remachadora-de-cadenas-de-moto.jpg)
![detalle1 Detalles de las punteras del soldador](https://www.bt-ingenieros.com/19581-medium_default/tronchacadenas-y-remachadora-de-cadenas-de-moto.jpg)
![detalle2 Sistema de encendido del soldador](https://www.bt-ingenieros.com/19582-medium_default/tronchacadenas-y-remachadora-de-cadenas-de-moto.jpg)
![Detalle3 Funcionamiento con gas butano](https://www.bt-ingenieros.com/19583-medium_default/tronchacadenas-y-remachadora-de-cadenas-de-moto.jpg)
Principales ventajas:
- - Mecanismo de cortado y remachado de cadenas de mayor eficacia y rapidez para aplicación en taller de motocicletas.
- - Permite trabajar con diferentes medidas de cadena de moto hasta 630. Además de pequeñas cadenas como la de árbol de levas.
- - Piezas resistentes de acero endurecido tratado térmico para uso exhaustivo.
- - El Kit dispone de todas las piezas necesarias para cortar la cadena, prensado de los eslabones y remachado de la cadena.

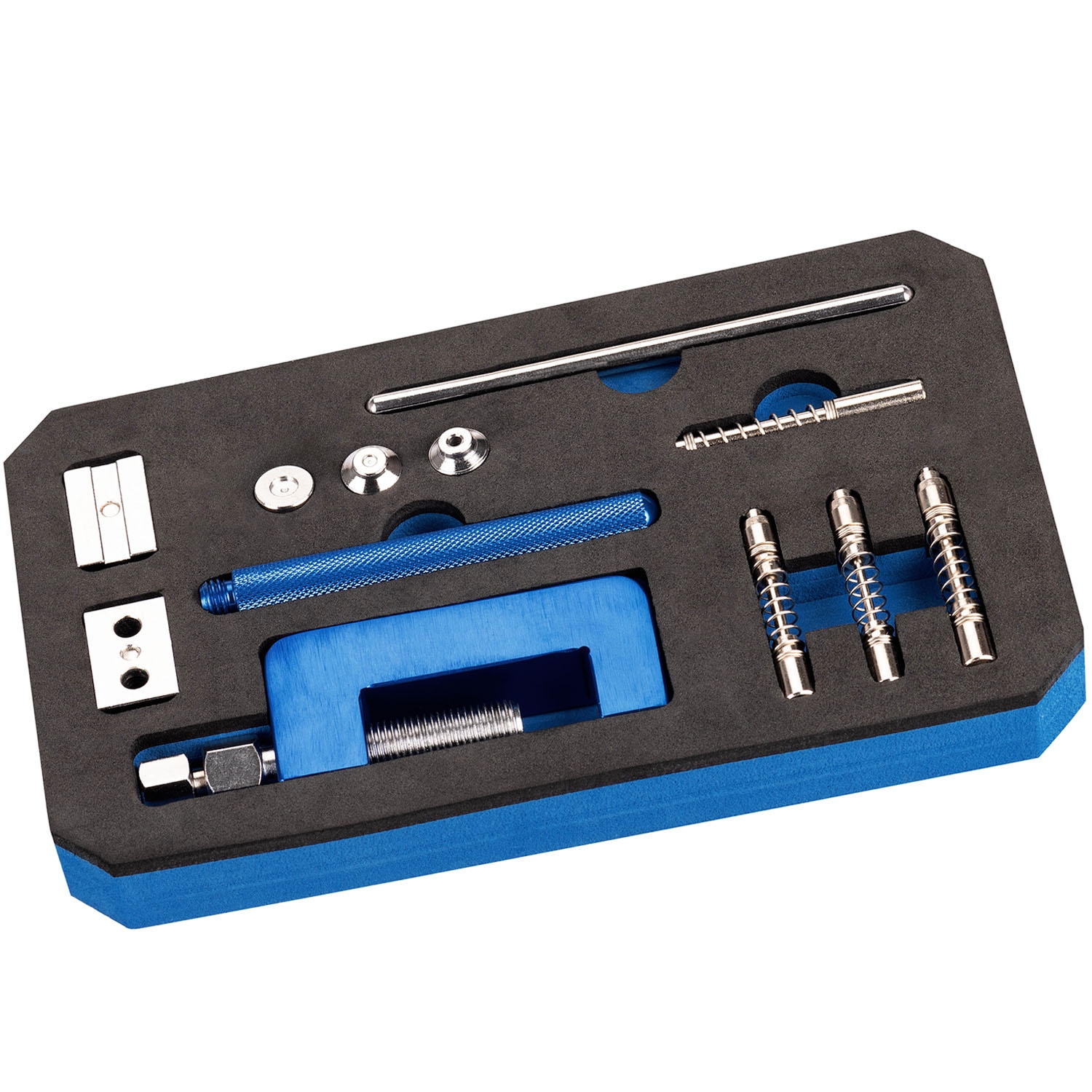

Contenido:
![detalle1 Estructura principal de la remachadora de cadenas](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-38.jpg)

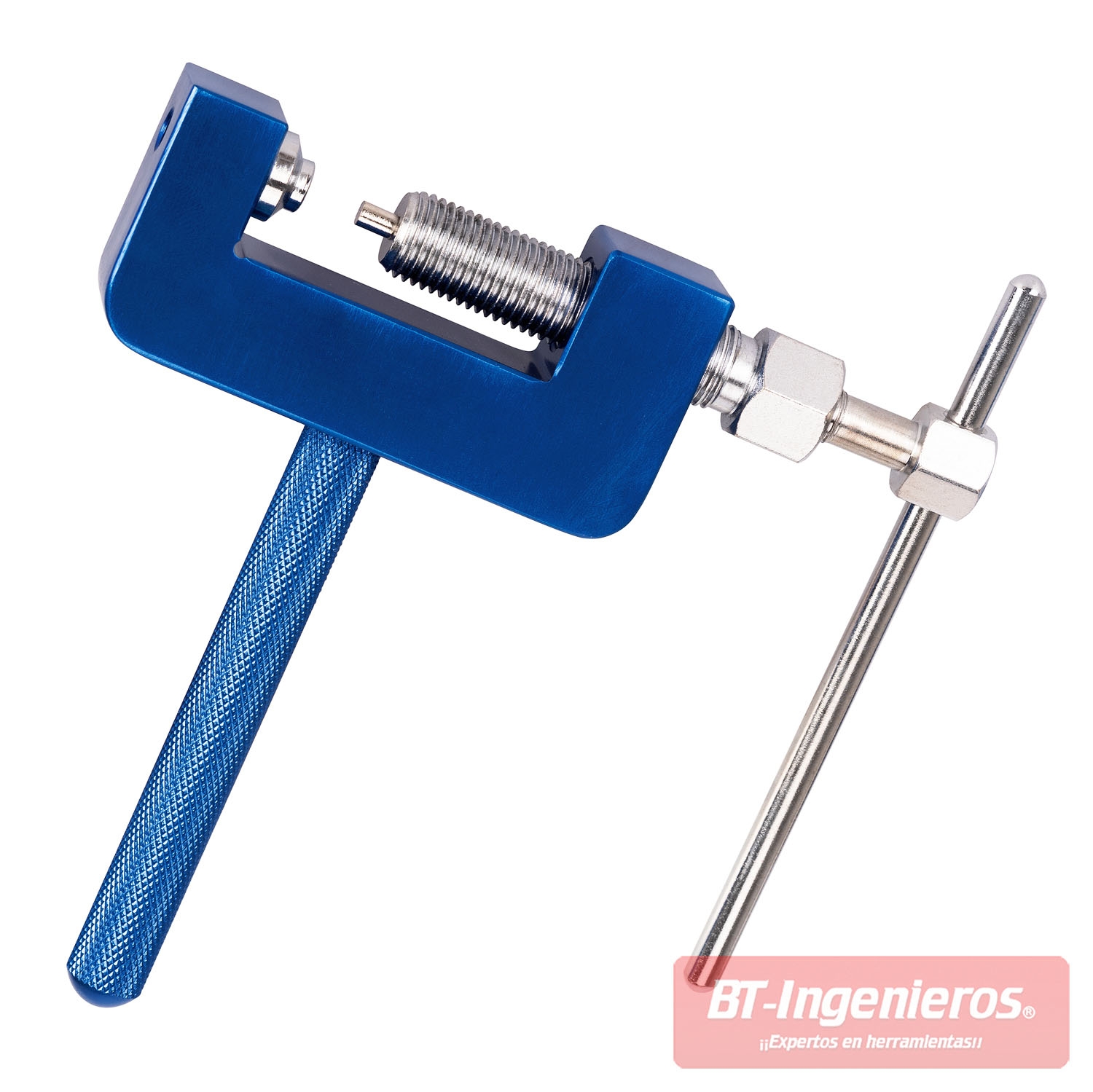

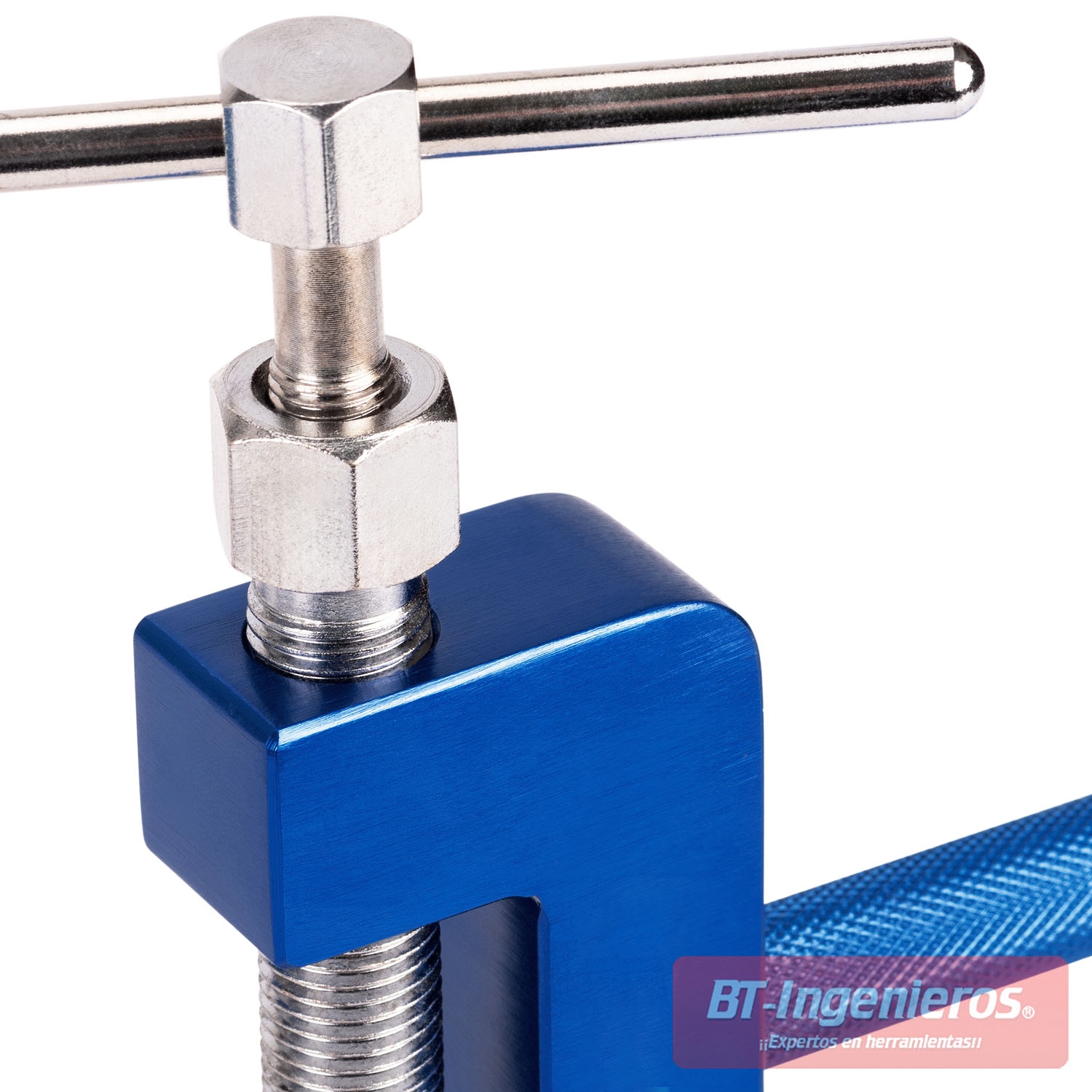

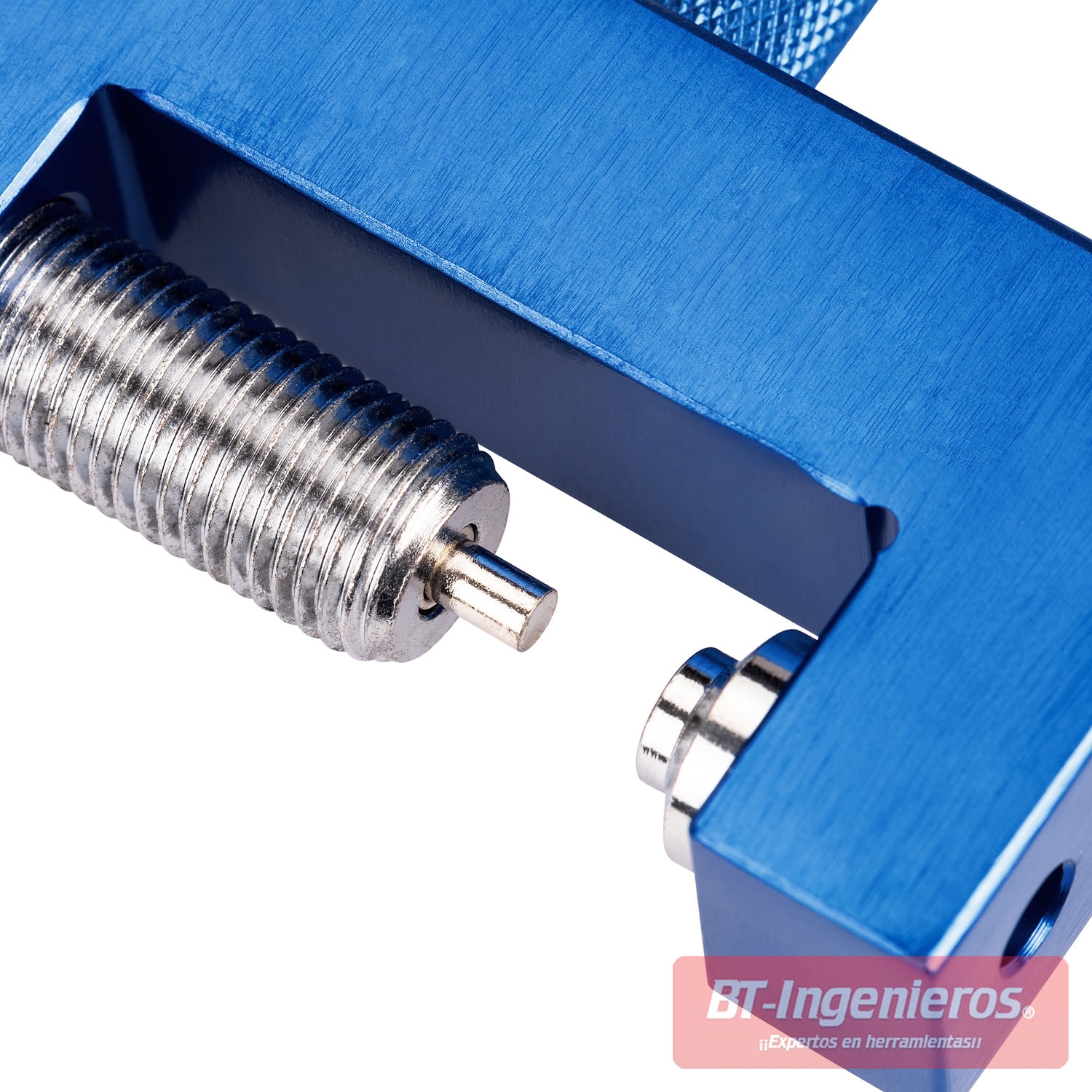

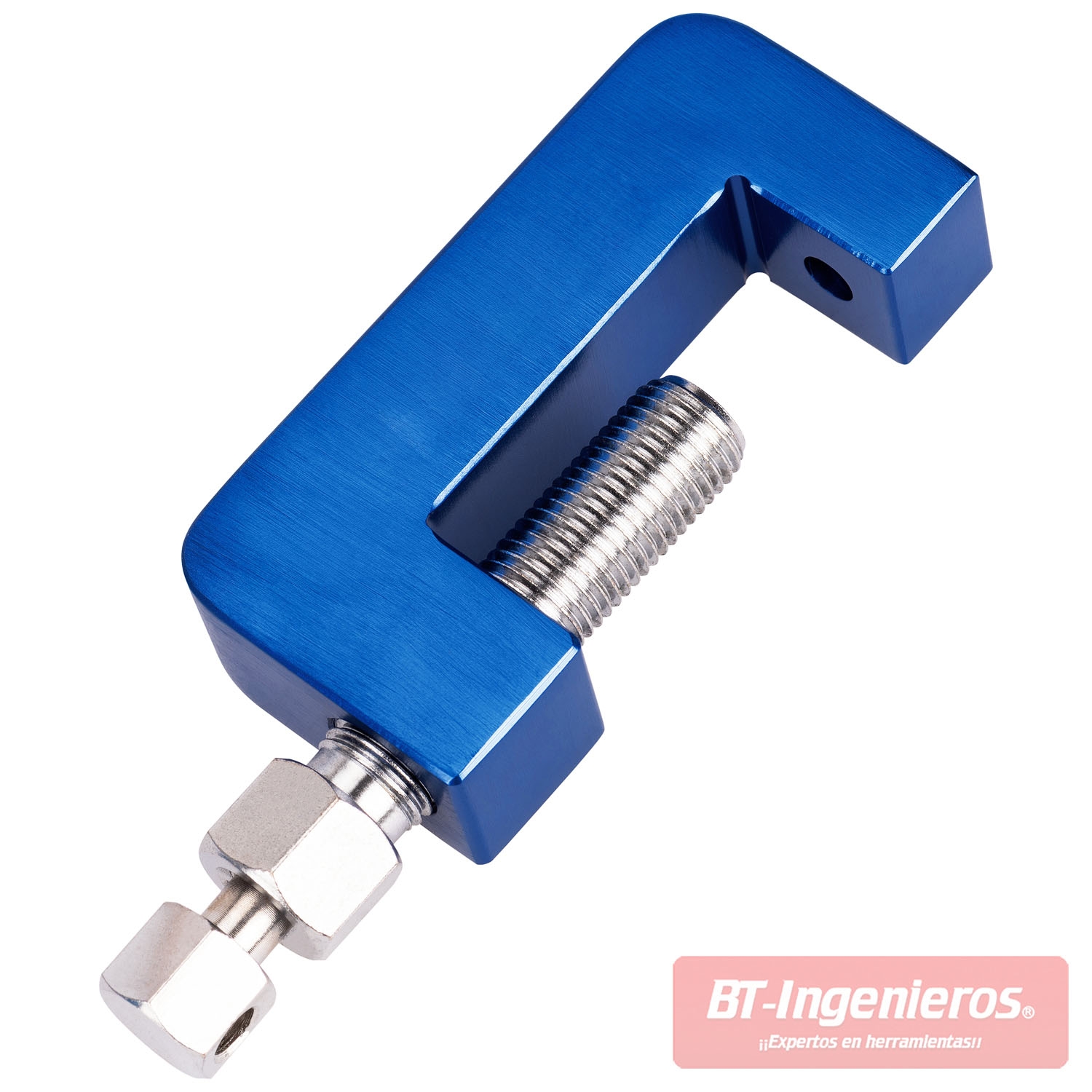

Tronchacadenas
Estructura principal de la remachadora de cadenas.
![detalle2 Soporte para tronchacadenas](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-36.jpg)
Asa de sujección
Accesorio para el tronchacadenas. Superficie moleteada que mejora el agarre.

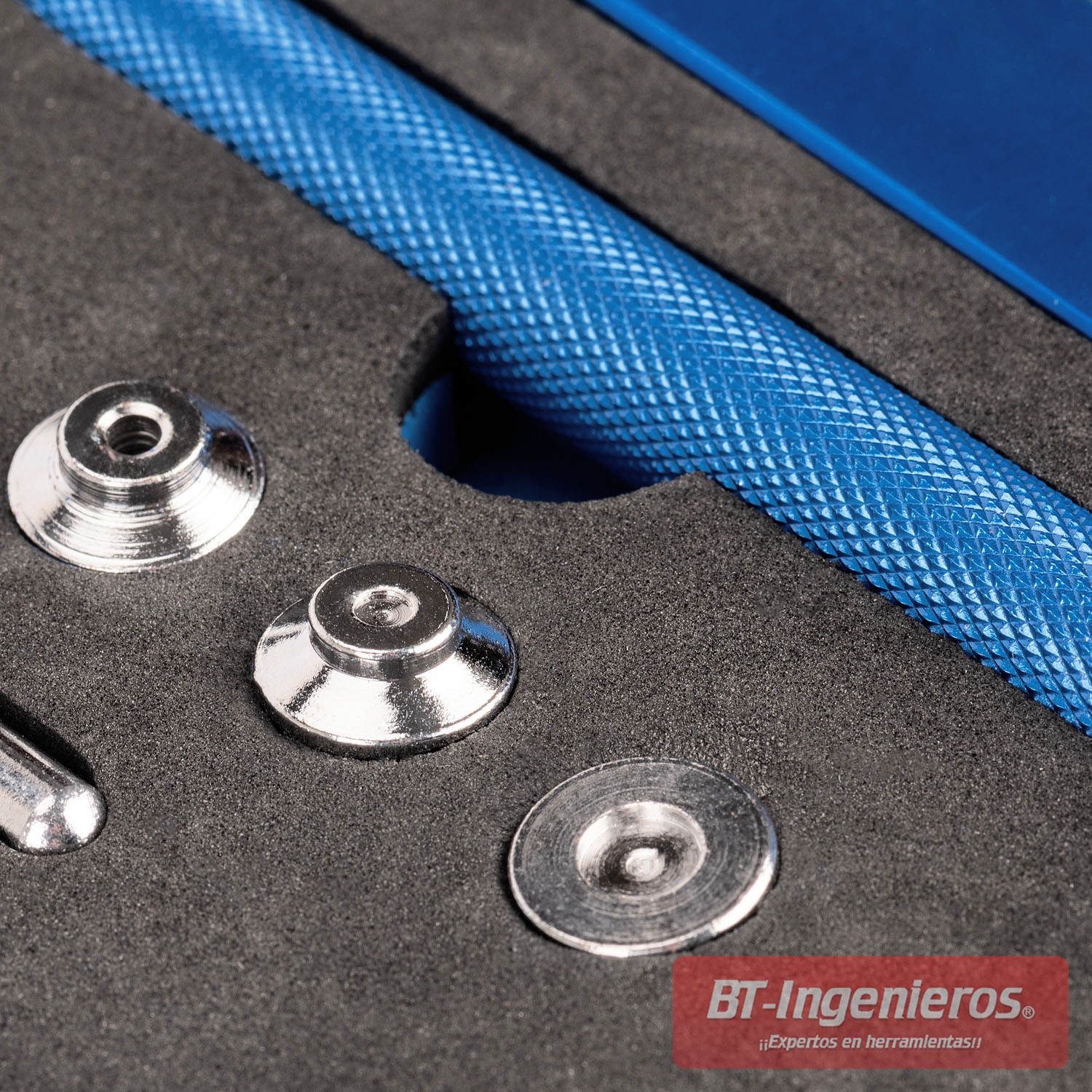

![Detalle3 Base de remachado ancha](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-16.jpg)
Base de remachado principal
Se usa como base para apoyar la mayoría de cadenas mientras son remachadas.
![detalle1 Base de remachado secundaria](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-17.jpg)
Base de remachado secundaria
Para apoyar cadenas de menor tamaño. Ejemplo: Árbol de levas de moto, bicicleta, etc.
![detalle1 Placa de presión superior](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-12.jpg)
Adaptador placas superior
Presióna la parte superior de la cadena en la instalación de placas.
![Detalle3 Placa de presión inferior](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-11.jpg)
Adaptador placas inferior
Soporta la parte inferior de la cadena durante la instalación de placas.
![Detalle3 Adaptador de remachado](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-10.jpg)
Adaptador de remachado
Remacha los extremos de los pasadores de forma adecuada en la cadena.

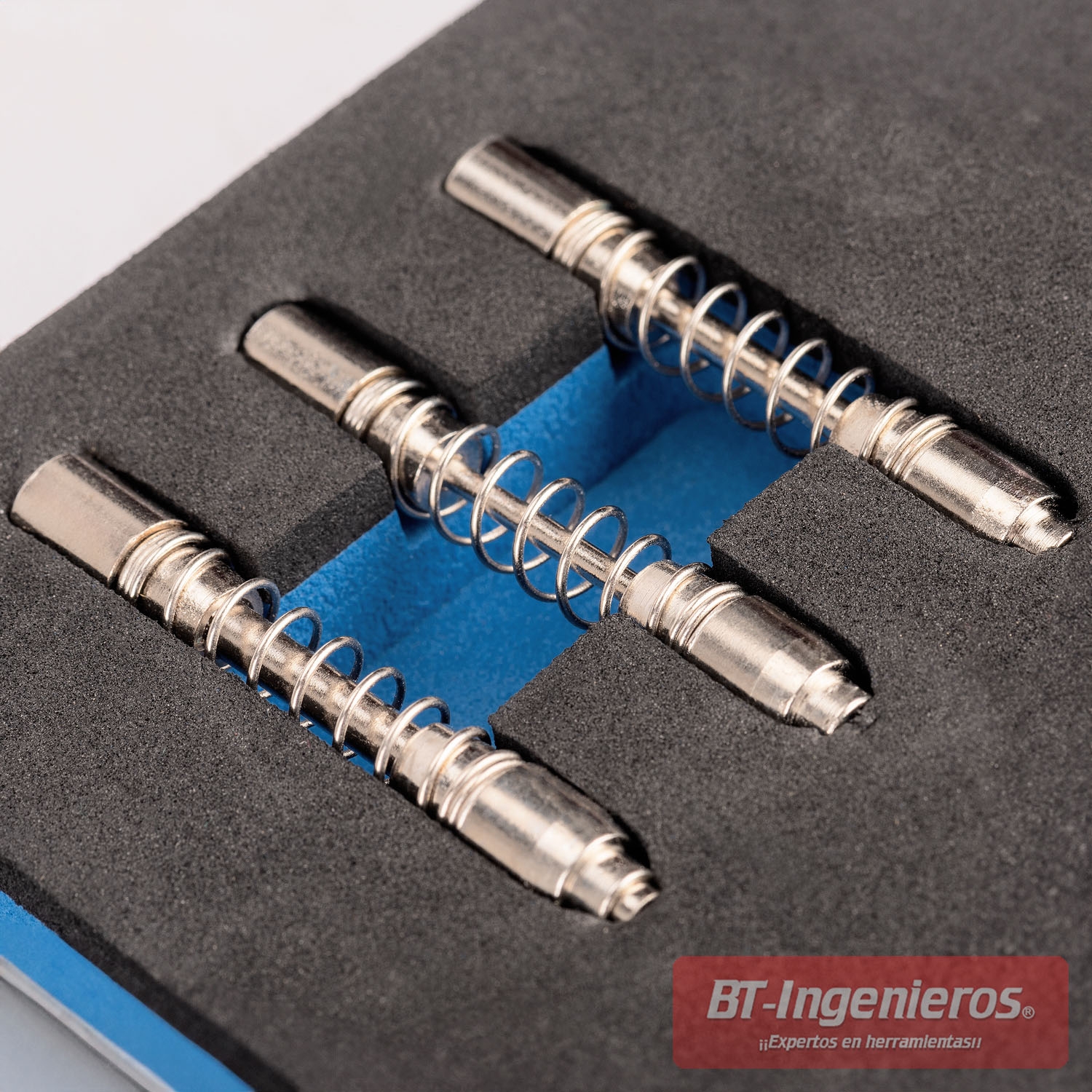

![Detalle3 Adaptador de ruptura de pasador](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-33.jpg)
Guía para pasador 3.8 mm.
Para romper cadenas de 428, 520, 525, 530(50), 532 y 630
![Detalle3 Adaptador de ruptura de pasador n2](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-34.jpg)
Guía para pasador 2.9 mm.
Para romper cadenas de 420
![Detalle3 Adaptador de ruptura de pasador n3](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-35.jpg)
Guía para pasador 2.2 mm.
Para cadenas de menor tamaño. Ejemplo: Árbol de levas de moto, bicicleta, etc.
![Detalle3 Guía inferior de 2.2 mm](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-15.jpg)
Guía inferior de 2.2 mm.
Situada en la parte inferior de la cadena cuando se usa la guía 2.2 mm.
![Detalle3 Llave para girar tronchacadenas](https://www.bt-ingenieros.com/imagenes-productos/BT10194-tronchacadenas/ROMPECADENAS-Y-REMACHADORA-31.jpg)
Adaptador para giro manual
Para girar el tronchacadenas de forma manual sin usar otra llave.

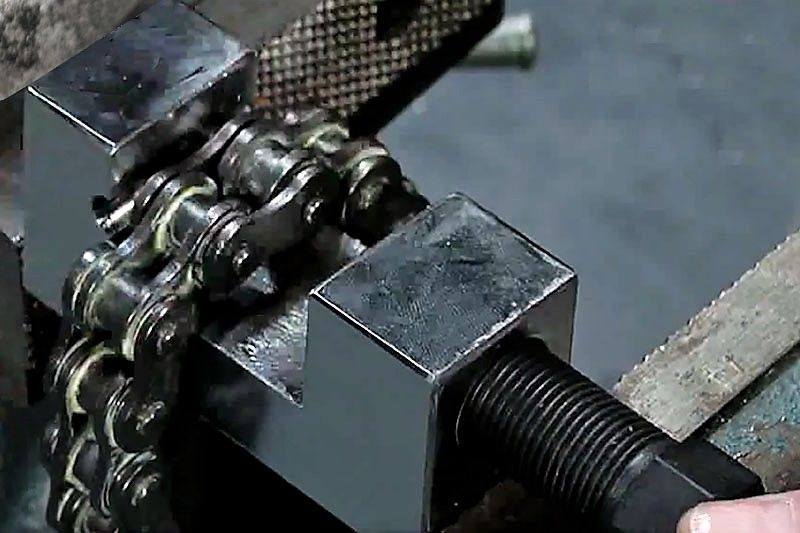

Rotura de cadena de moto.
- Procedimiento de romper la cadena de transmisión de moto presionando el pasador del eslabón de cadena.
- El kit Expert de remachar y cortar cadenas BT-Ingenieros permite romper todos los tamaños de cadena de 35 a 630. Para cadenas de mayor tamaño (530-630) se recomienda amolar la cabeza del remache para no sobrecargar los pasadores.
- 1º Seleccione el pasador de empuje necesario según la cadena en la que va a trabajar.
- 2º Instale el pasadoren la tronchacadenas según el esquema: Tornillo de aproximación > Guía de pasador de empuje > Muelle > Pasador > Tornillo de empuje
- 3º Extracción de pasador del eslabón de cadena. Coloque la herramienta sobre la cadena y accione el tornillo de aproximación hasta que sostenga el eslabón de remache alineado, posteriormente apriete el tornillo de empuje con una llave de 14 MM hasta que el pasador de la cadena sea empujado hacia fuera completamente.
Prensado de placas de cadena de moto
- Esquema de montaje del remachador de cadenas para el prensado de eslabón de cadena de motocicleta:
- Tornillo de aproximación > Guía de 5 mm. > Adaptador para prensar placas (ajuste en el orificio de la guía de 5 mm).1º Coloque la placa y cadena ensamblados en la herramienta y apriete suavemente el tornillo de aproximación hasta tocar el eslabón.
- 2º Asegurese de que estén correctamente alineados los 2 pasadores de la cadena con los agujeros del adaptador para prensar placas antes del apriete final.
- 3º Apriete el tornillo de aproximación con una llave de 22 mm hasta que los pasadores de la cadena sobresalgan por los agujeros del adaptador para prensar placas.
- *Nota: Ejercer demasiada presión sobre las placas puede dañar las juntas o el eje de la cadena dañando el funcionamiento de la misma.

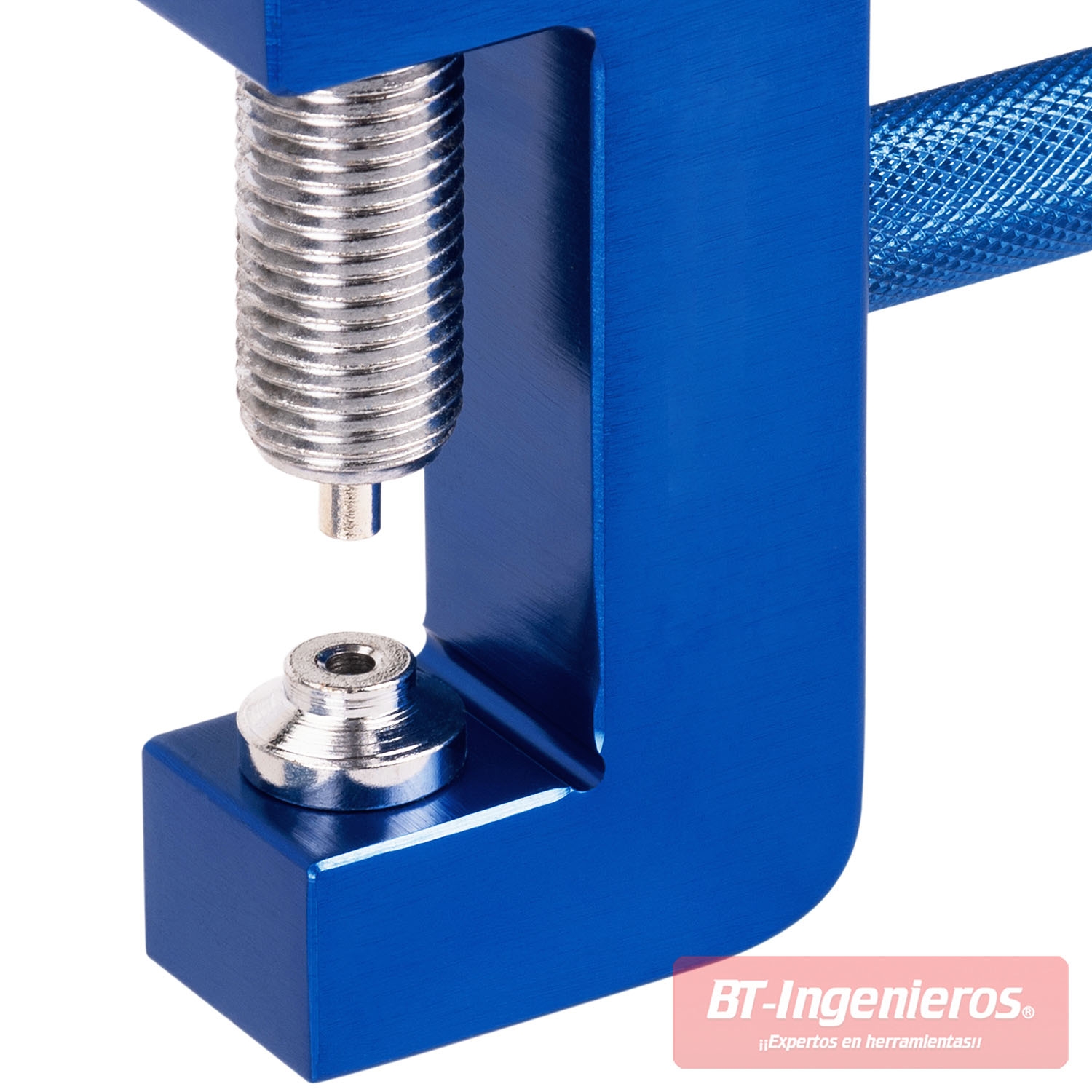

Remachado de eslabones de cadena de moto
- Esquema de montaje del tronchacadenas para el remachado de los eslabones de la cadena de moto:
- Tornillo de aproximación > Guía de pasador de empuje > Rodamiento > Muelle > Pasador > Tornillo de empuje > Guía para remachado
- 1º Sitúe la guía de remachado sobre el agujero de la parte opuesta de la remachadora.
- 2º Coloque la remachadora de cadenas (con la guía de pasador de empuje instalado) sobre el pasador de cadena a remachar.
- 2º Accione el tornillo de aproximación hasta tocar la cabeza del eslabón de la cadena.
- 3º Utilizanto una llave de 14 MM apriete el tornillo de empuje fuertemente hasta que el pasador sea remachado totalmente en la parte opuesta con el abocardado. Suele ser suficiente menos de 1 giro de rosca para obtener el abocardado indicado por el fabricante de la cadena.
