Gato hidráulico de botella 12 toneladas de 20 a 38 cm

Gato hidráulico de botella de 12 toneladas

El gato hidráulico de botella de 12 toneladas está pensado para elevar de forma puntual vehículos industriales, maquinaria y otras cargas compatibles durante operaciones de mantenimiento, reparación o asistencia. Su estructura vertical ofrece una elevada capacidad en un formato compacto, adecuado para talleres, mantenimiento de flotas, maquinaria agrícola y vehículos de servicio.

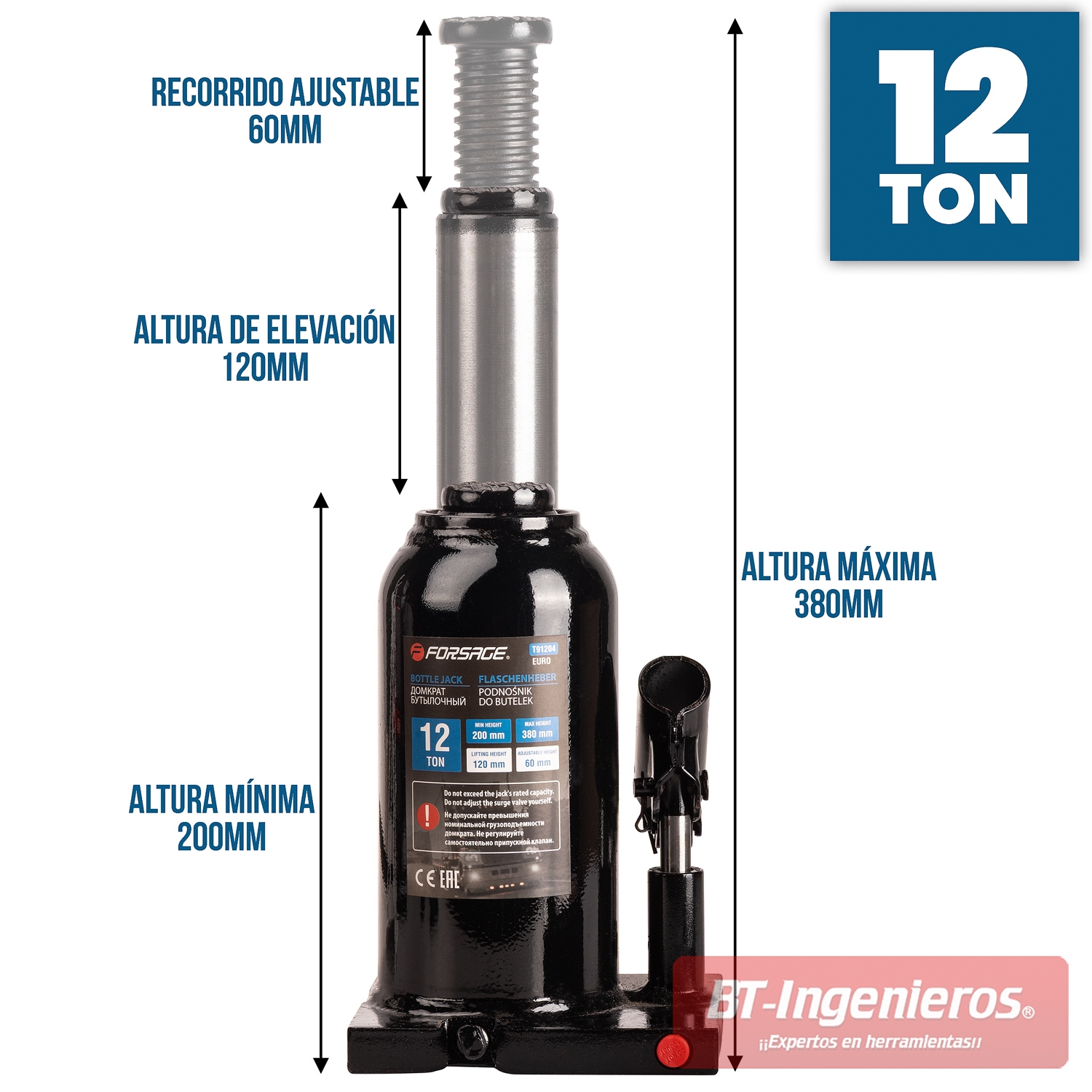

Trabaja desde una altura mínima de 20 cm y alcanza hasta 38 cm. Este rango combina un recorrido hidráulico de 12 cm con un tornillo superior ajustable de 6 cm, que permite aproximar el cabezal al punto de apoyo antes de comenzar el bombeo.

Altura de elevación y ajuste roscado

Antes de utilizar el gato debe medirse la distancia entre el suelo y el punto de elevación. El cuerpo tiene una altura mínima de 20 cm, por lo que no podrá colocarse correctamente bajo cargas con menor espacio libre.

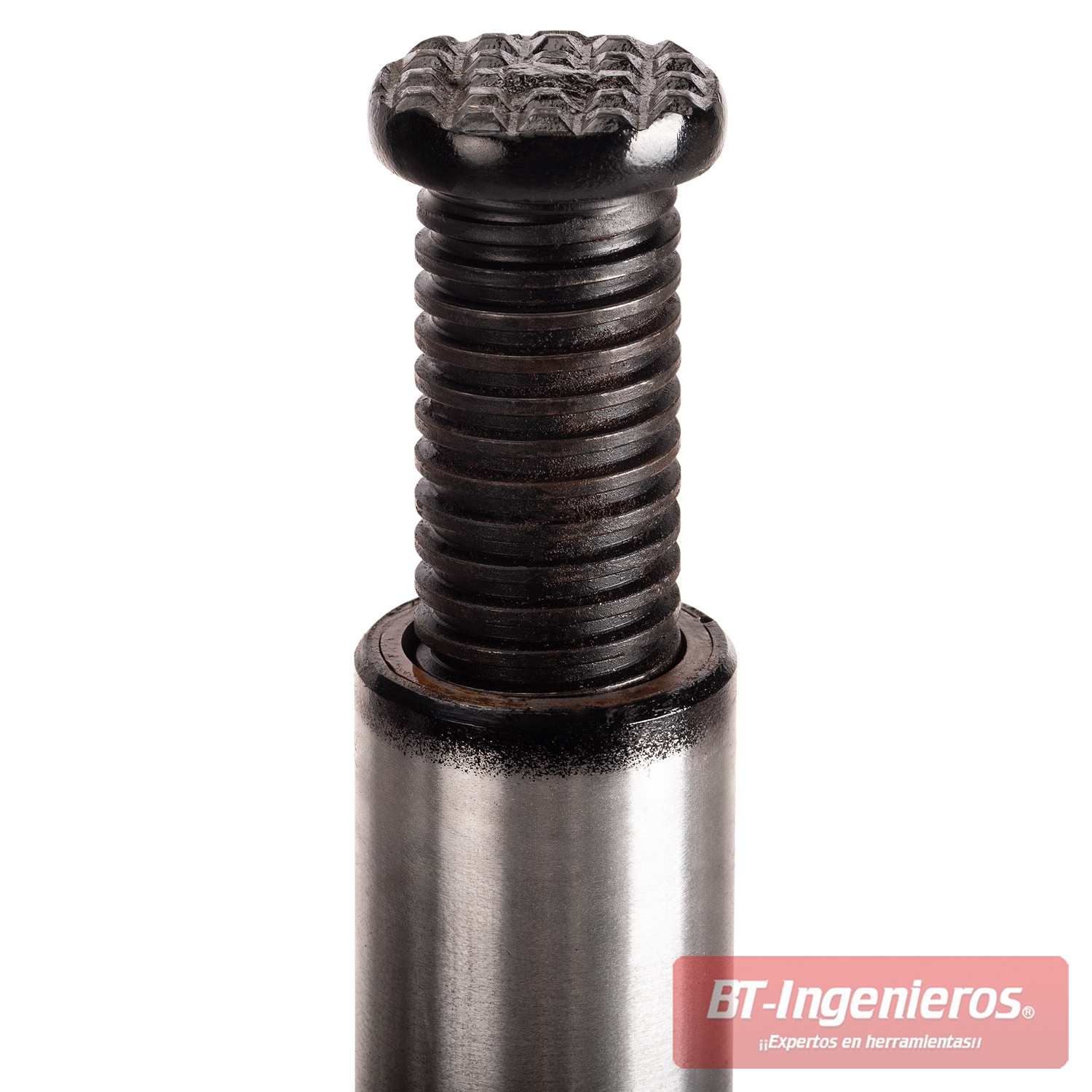

Una vez situado, el tornillo superior puede extenderse hasta 6 cm para acercar el cabezal al punto de apoyo. Este ajuste previo permite aprovechar mejor el recorrido hidráulico y reduce el número de movimientos de bombeo necesarios para iniciar la elevación.

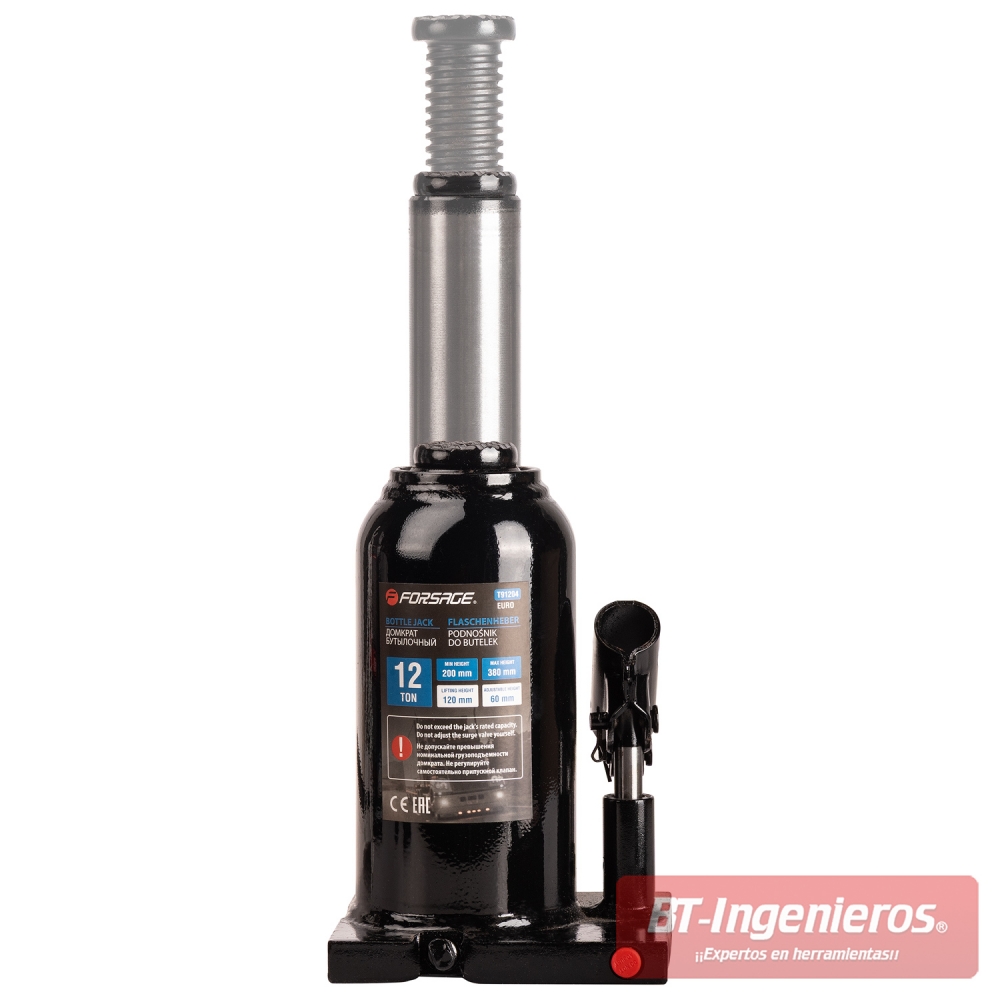

Tras aproximar el cabezal, la bomba hidráulica proporciona un recorrido adicional de 12 cm. La combinación de ambos sistemas permite alcanzar la altura máxima indicada de 38 cm. El tornillo debe mantenerse suficientemente roscado y utilizarse únicamente como ajuste de aproximación dentro de su recorrido previsto.

Aplicaciones recomendadas

• Elevación puntual de vehículos industriales compatibles.
• Mantenimiento de camiones, remolques y vehículos de flota cuando sus puntos de apoyo sean adecuados.
• Intervenciones en maquinaria agrícola y equipos pesados.
• Trabajos de reparación en talleres mecánicos e industriales.
• Asistencia y mantenimiento en vehículos de servicio.
• Elevación auxiliar de estructuras o componentes que admitan este tipo de apoyo.

La capacidad de 12 toneladas no garantiza por sí sola la compatibilidad con cualquier vehículo o máquina. También deben verificarse la altura libre, la geometría del punto de apoyo, la estabilidad de la carga, la resistencia del suelo y el espacio necesario para accionar la palanca.

Accionamiento manual sin electricidad

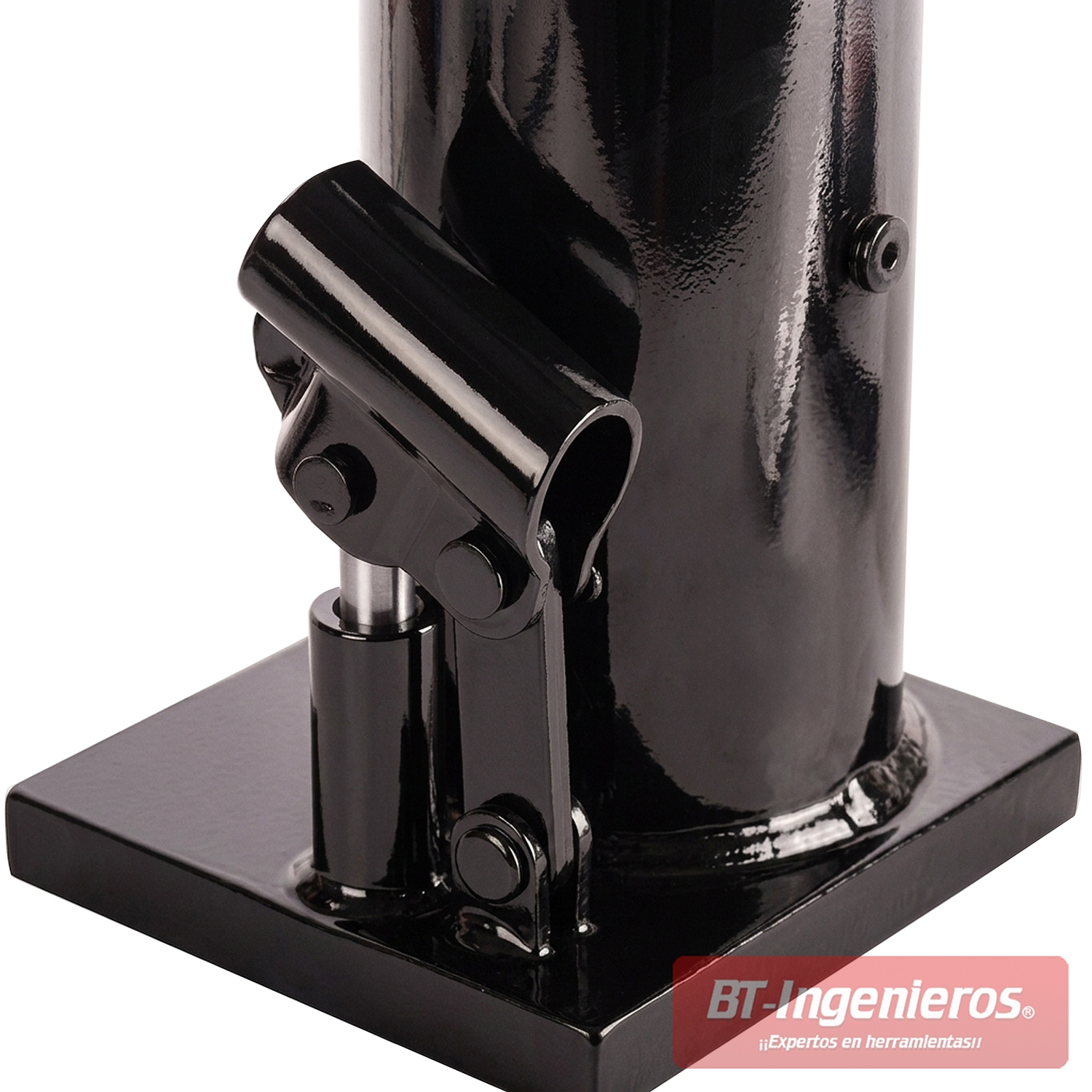

El gato funciona mediante una bomba hidráulica accionada con palanca. Al mover la palanca de forma repetida, el vástago asciende y eleva progresivamente la carga. Este sistema no requiere electricidad, aire comprimido ni conexión a otros equipos, por lo que resulta práctico para trabajos tanto dentro como fuera del taller.

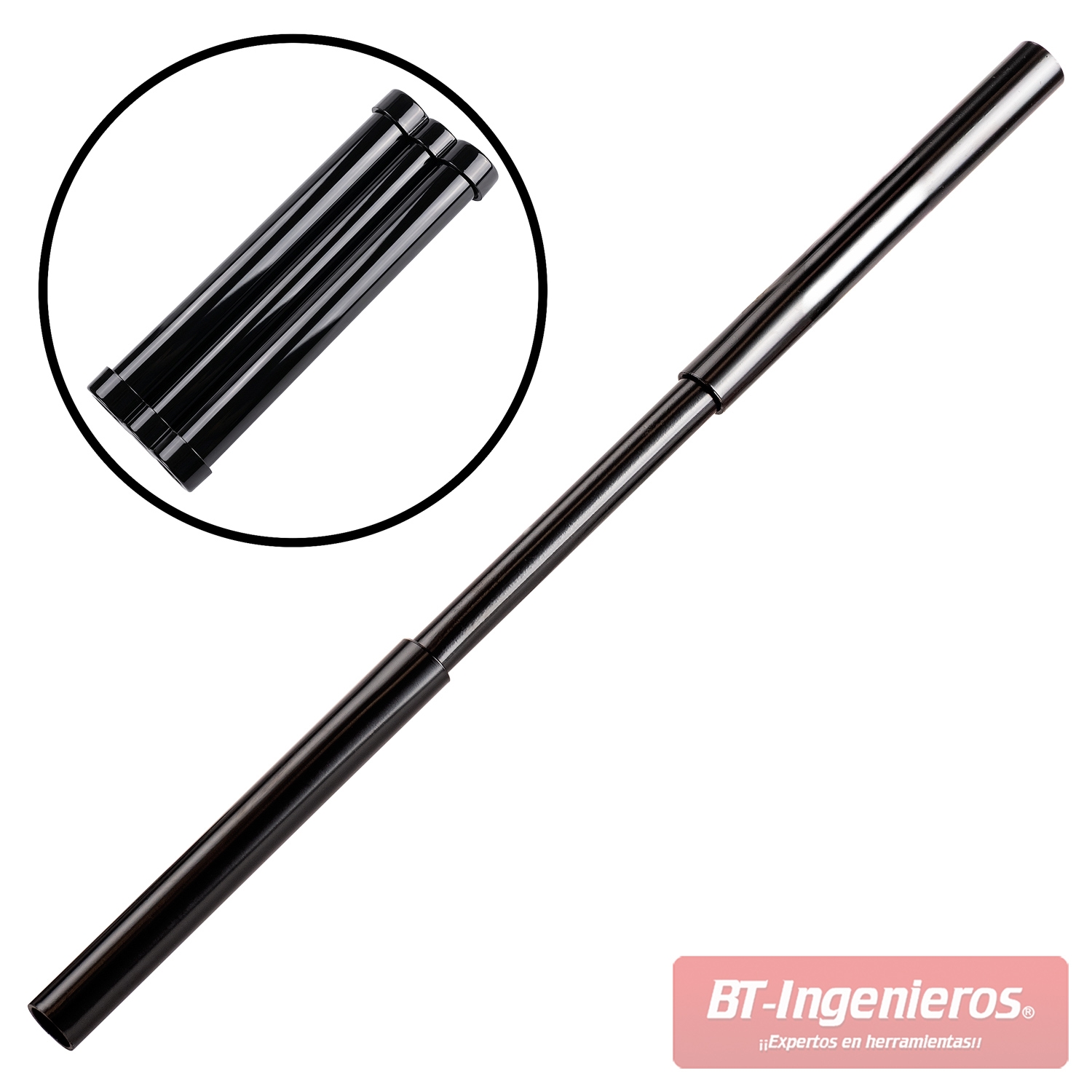

La palanca desmontable puede separarse del mecanismo después del uso para facilitar el transporte y el almacenamiento. Antes de comenzar el bombeo debe comprobarse que esté correctamente introducida en su alojamiento y que el gato permanezca vertical.

Válvula de descenso y válvula de seguridad

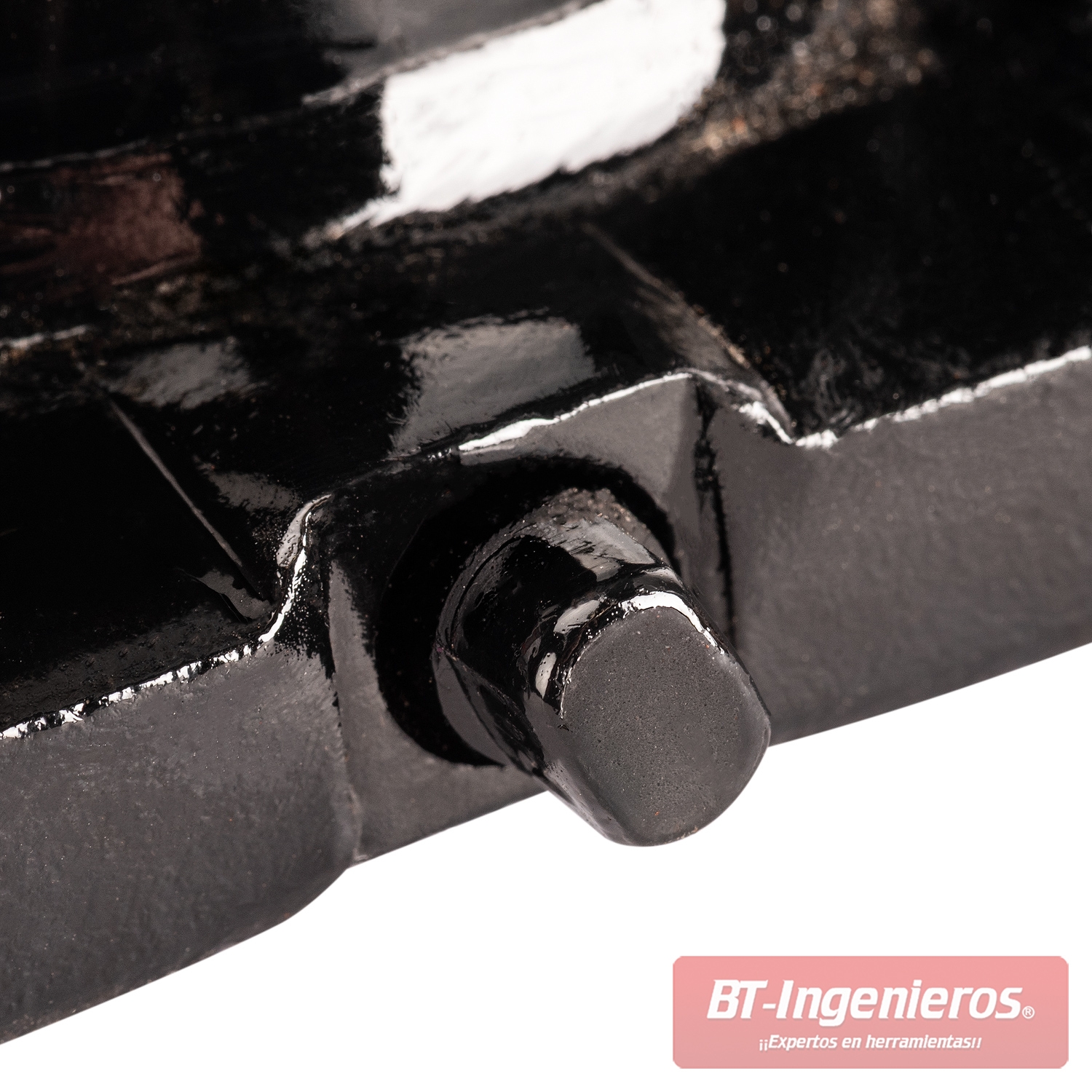

La válvula de descenso permite liberar de forma controlada la presión del circuito para bajar la carga. Debe abrirse lentamente, evitando movimientos bruscos que puedan provocar un descenso rápido o desestabilizar el conjunto.

Esta válvula de accionamiento no debe confundirse con la válvula de seguridad contra sobrecarga. La válvula de seguridad forma parte de la protección interna del gato y no debe ajustarse, desmontarse ni modificarse. Superar las 12 toneladas puede dañar el equipo y generar una situación peligrosa.

Uso seguro durante la elevación

Este gato está diseñado para elevar, pero no para mantener una carga suspendida de forma permanente. Después de alcanzar la altura necesaria deben colocarse caballetes, soportes mecánicos u otros elementos adecuados antes de trabajar debajo del vehículo o de la máquina.

• No superar la capacidad nominal de 12 toneladas.
• Comprobar que existe una altura libre mínima de 20 cm.
• Utilizarlo únicamente sobre una superficie firme, estable y nivelada.
• Colocar el cabezal bajo un punto de elevación resistente y autorizado.
• Mantener el gato vertical y evitar esfuerzos laterales.
• Calzar o inmovilizar la carga antes de iniciar la elevación.
• No situarse debajo de una carga sostenida únicamente por el gato.
• Instalar soportes adecuados antes de comenzar cualquier intervención.
• Bajar la carga de manera lenta y controlada.
• No manipular la válvula de seguridad.

Datos técnicos

• Referencia: BT17655
• Tipo: gato hidráulico vertical de botella.
• Capacidad máxima: 12 toneladas.
• Altura mínima: 20 cm.
• Altura máxima: 38 cm.
• Recorrido hidráulico: 12 cm.
• Ajuste mediante tornillo extensible: 6 cm.
• Recorrido total indicado: 18 cm.
• Sistema de protección: válvula de seguridad contra sobrecarga.

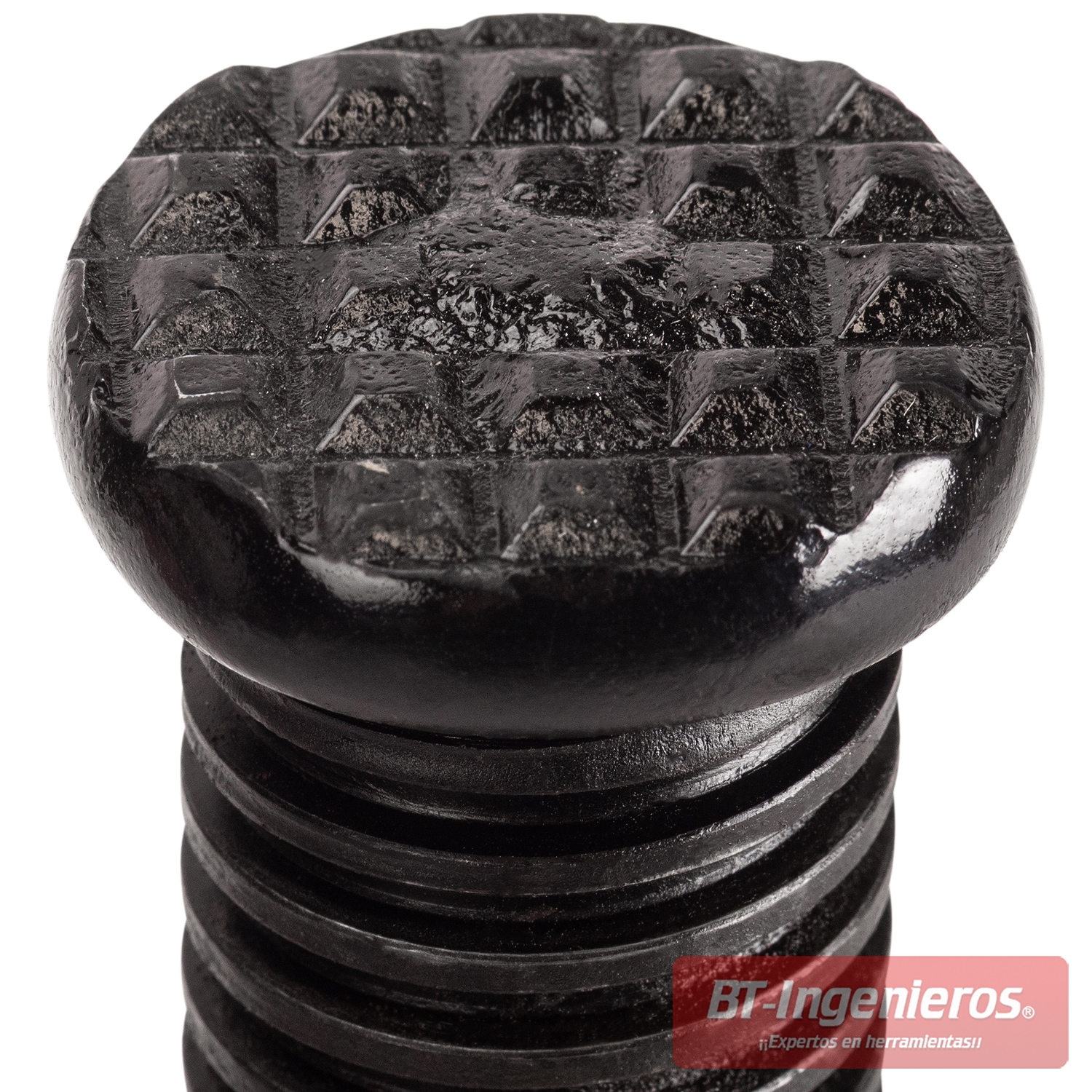

• Cabezal: estriado.
• Base: metálica y rectangular.
• Palanca: desmontable.
• Accionamiento: manual, sin electricidad.
