Enchufe industrial hembra 16 A 400 V 5 polos IP44

Toma industrial hembra de 16 A y 400 V para conexiones desmontables

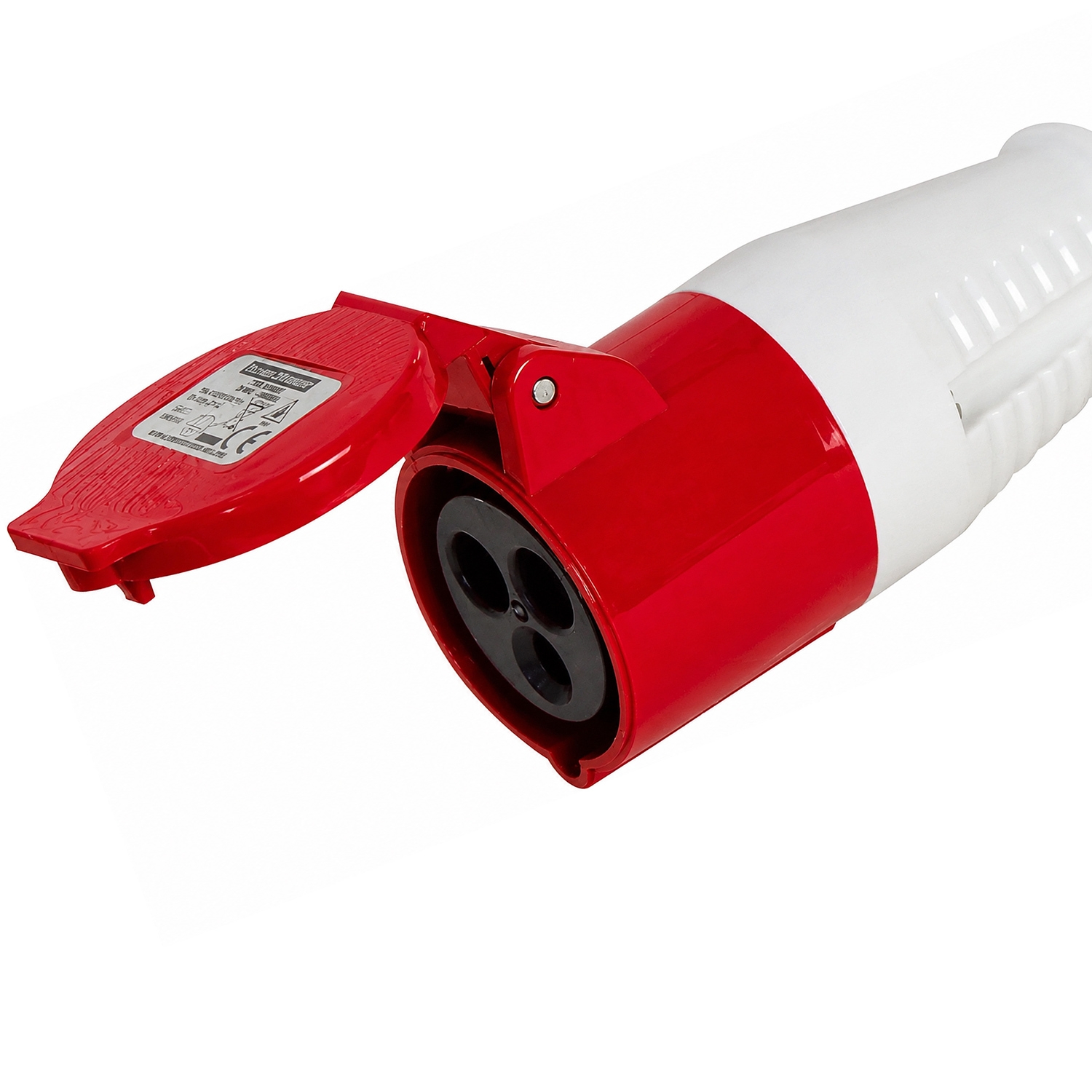

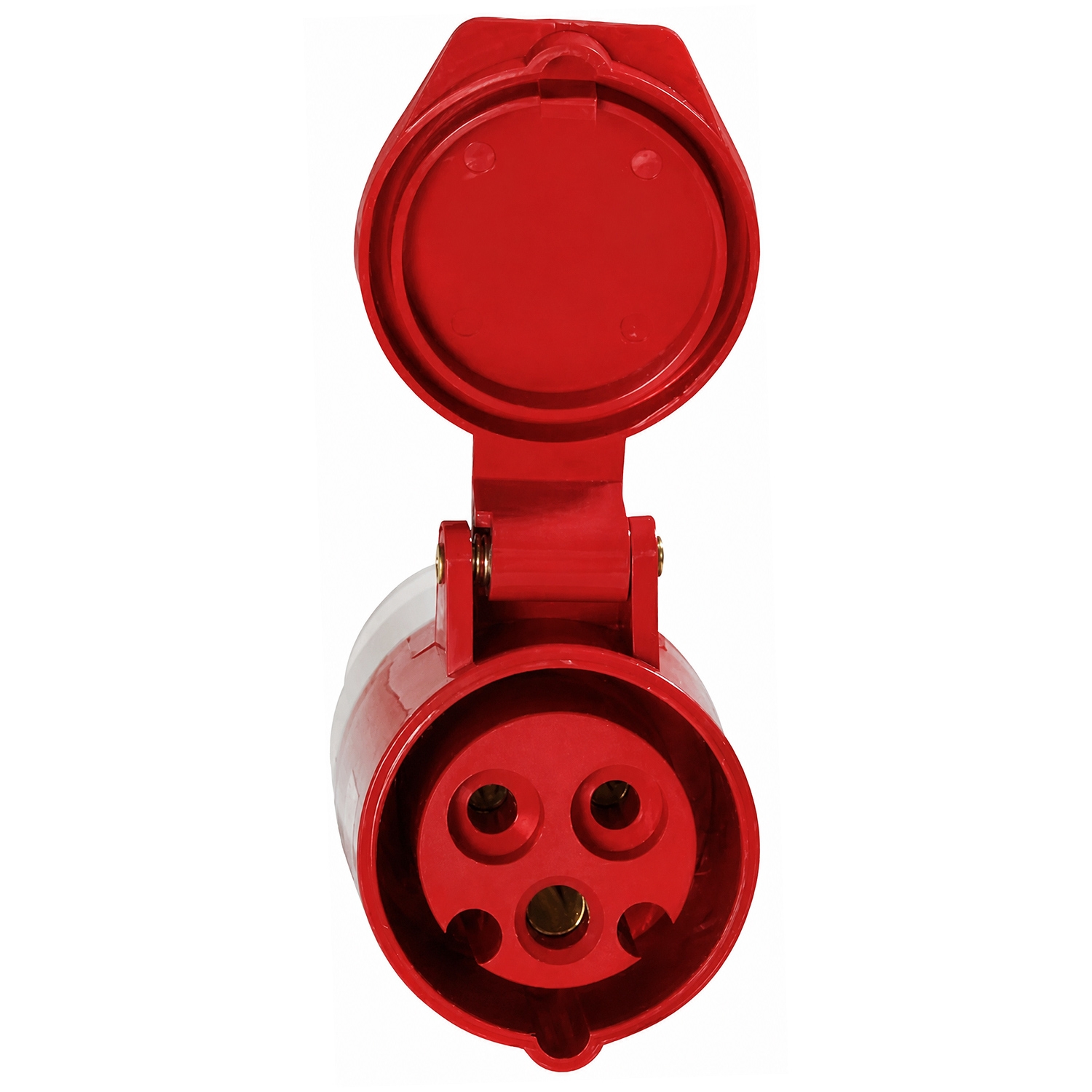

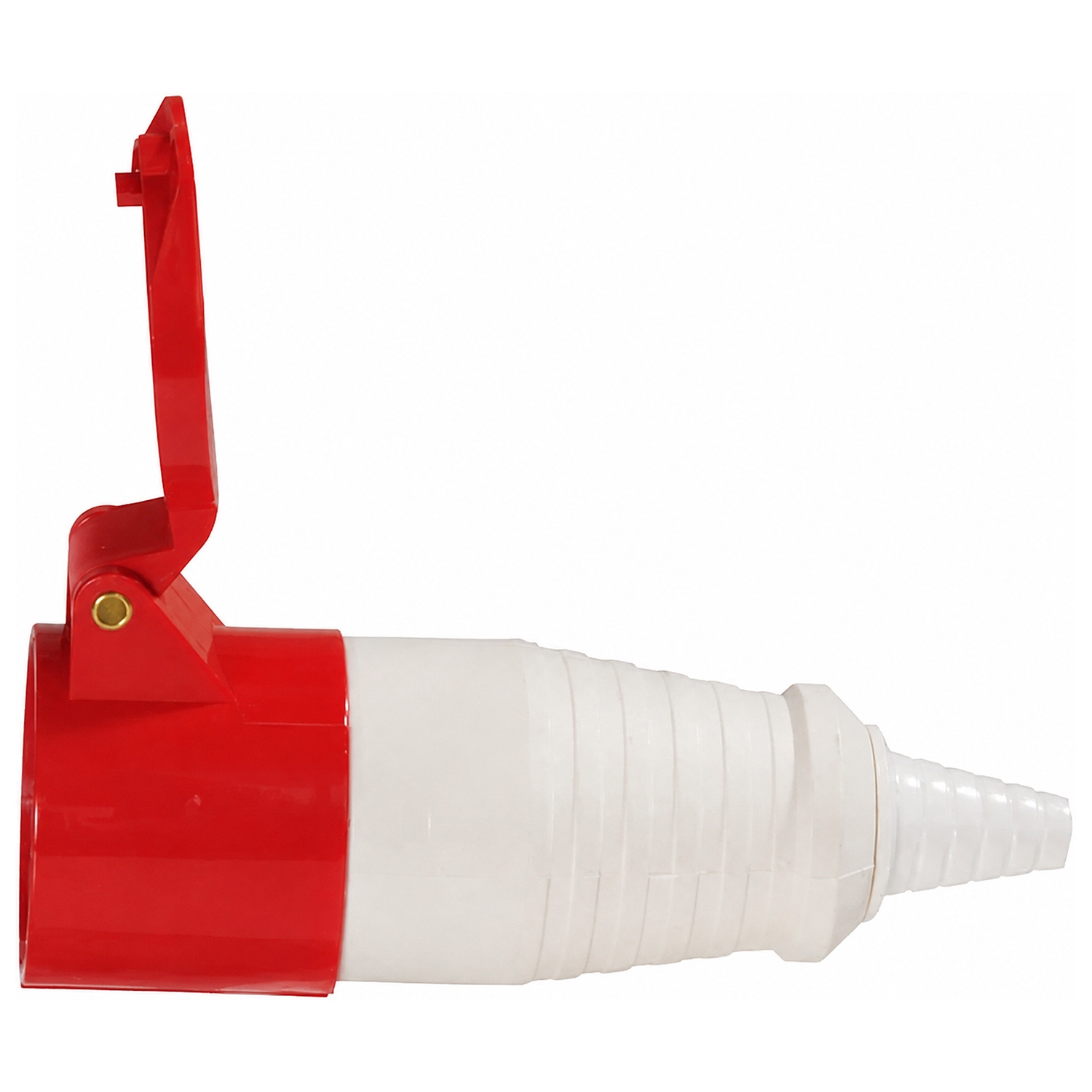

La referencia BT16848 es una toma industrial hembra aérea destinada a instalarse directamente sobre un cable y disponer de una conexión eléctrica desmontable de 16 A, 400 V y 5 contactos.

Su construcción está orientada a aplicaciones industriales y dispone de protección IP44, tapa abatible y sistema interno de conexión mediante tornillos cautivos, características prácticas para montaje, mantenimiento o sustitución de conectores deteriorados.

Formato aéreo para montaje directamente sobre cable

A diferencia de una base destinada a fijarse en una pared, cuadro o maquinaria, este conector presenta un formato aéreo. Esto permite integrarlo en prolongadores, cables de alimentación y otras conexiones móviles compatibles.

El cuerpo trasero está configurado para la entrada y retención del cable. El fabricante indica además la utilización de tornillos cautivos tanto en los terminales como en el sistema de sujeción del cable, ayudando a mantener la tornillería asociada al propio conector durante las operaciones de montaje.

16 A, 400 V y 5 contactos

La toma está especificada para una intensidad nominal de 16 A y una tensión indicada de 400 V, con una disposición de 5 contactos.

Estos parámetros deben comprobarse siempre frente al conector macho, instalación, cableado y equipo con el que se vaya a utilizar. No debe asumirse compatibilidad únicamente por tratarse de una toma industrial de aspecto similar.

Protección IP44 para entornos de trabajo

El grado IP44 proporciona protección frente a salpicaduras de agua de acuerdo con la clasificación indicada. La tapa abatible ayuda además a mantener la zona frontal protegida cuando el conector no está acoplado.

IP44 no significa que el producto sea impermeable ni que pueda permanecer sumergido o expuesto a condiciones para las que no haya sido diseñado.

Construcción resistente a impactos

El fabricante describe el conector como resistente a impactos y preparado para trabajo industrial. El cuerpo está diseñado para soportar mejor las condiciones habituales de manipulación de prolongadores y conexiones móviles que un conector doméstico convencional.

No se dispone, sin embargo, de un valor de resistencia IK ni de un ensayo cuantificado de impacto, por lo que no debe asignarse una categoría específica no documentada.

Conforme a IEC 60309

La documentación identifica el producto conforme a IEC 60309, familia de conectores destinados a aplicaciones industriales. Este dato permite clasificar correctamente la toma dentro de los sistemas de conexión industrial, pero no sustituye la comprobación de todos los parámetros eléctricos y mecánicos antes de su instalación.

Aplicaciones habituales

• Montaje de prolongadores industriales.
• Sustitución de tomas aéreas deterioradas.
• Reparación de cables eléctricos industriales.
• Conexiones desmontables de maquinaria compatible.
• Equipamiento de taller.
• Construcción e instalaciones temporales.
• Mantenimiento industrial.

Características técnicas

• Referencia: BT16848.
• Tipo: toma industrial hembra aérea.
• Intensidad nominal: 16 A.
• Tensión indicada: 400 V.
• Número de contactos: 5.
• Grado de protección: IP44.
• Norma indicada: IEC 60309.
• Cierre frontal: tapa abatible.
• Terminales: con tornillos cautivos.
• Sujeción del cable: mediante sistema con tornillos cautivos.
• Construcción: resistente a impactos según fabricante.

Comprobaciones antes de la instalación

Antes del montaje deben verificarse la compatibilidad eléctrica y mecánica, el cable utilizado, la sección de los conductores, el conexionado correspondiente y las condiciones de utilización de la instalación.

No se dispone de información confirmada sobre la sección máxima o mínima de cable, diámetro exterior admisible, posición horaria, frecuencia, par de apriete de terminales o distribución exacta de los cinco contactos.
