Juego de 12 cabezales articulados para racores 8-19 mm, 3/8"

Juego de 12 cabezales articulados para racores y tuberías de 8 a 19 mm

Este juego de cabezales articulados para racores permite aflojar y apretar conexiones roscadas unidas a tuberías en zonas donde no es posible introducir un vaso cerrado o trabajar cómodamente con una llave convencional. La boca abierta deja pasar el tubo, mientras que la articulación de hasta 230° ayuda a orientar la carraca, el prolongador o la herramienta de accionamiento desde diferentes ángulos.

El juego incorpora las 12 medidas métricas consecutivas de 8 a 19 mm, todas con cuadradillo de 3/8". Esta combinación resulta útil para intervenciones en circuitos de freno, combustible, hidráulica y climatización, siempre que la forma del racor, el diámetro de la tubería y el espacio disponible sean compatibles con el cabezal seleccionado.

Acceso a racores conectados a tuberías

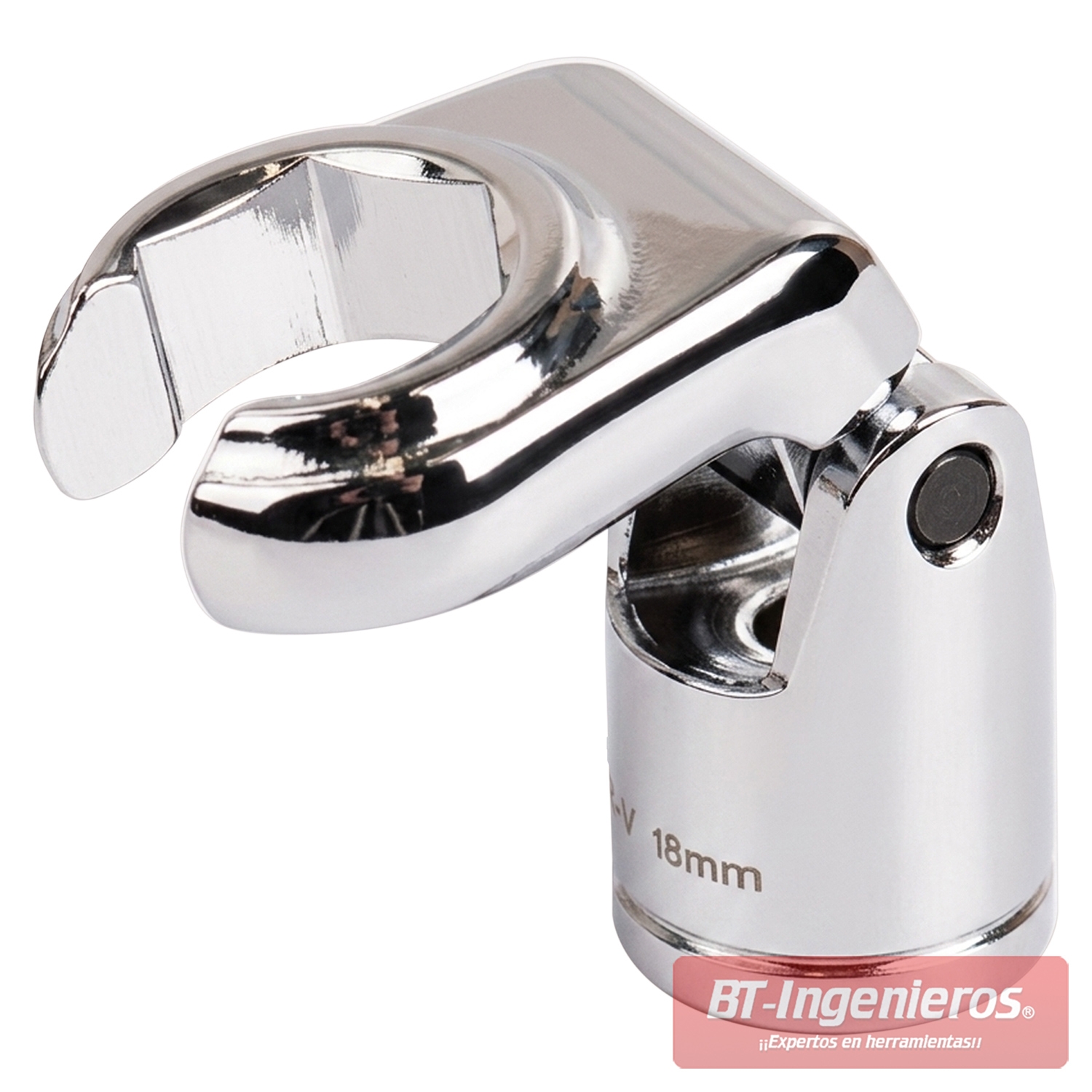

Los racores de freno, combustible, hidráulica o aire acondicionado suelen permanecer unidos a un tubo rígido o flexible. Esta configuración impide colocar un vaso convencional alrededor del hexágono. Los cabezales abiertos solucionan esta limitación al permitir que la tubería atraviese lateralmente la boca de la herramienta.

Una vez introducido el tubo por la abertura, el cabezal debe asentarse completamente sobre las caras del racor. Es importante seleccionar la medida exacta y mantener la herramienta bien alineada, especialmente en conexiones agarrotadas, oxidadas o fabricadas con materiales relativamente blandos. Aunque el diseño facilita el trabajo, no puede garantizarse que evite daños si el racor está deteriorado, se utiliza una medida incorrecta o se aplica un esfuerzo excesivo.

Articulación para trabajar desde diferentes ángulos

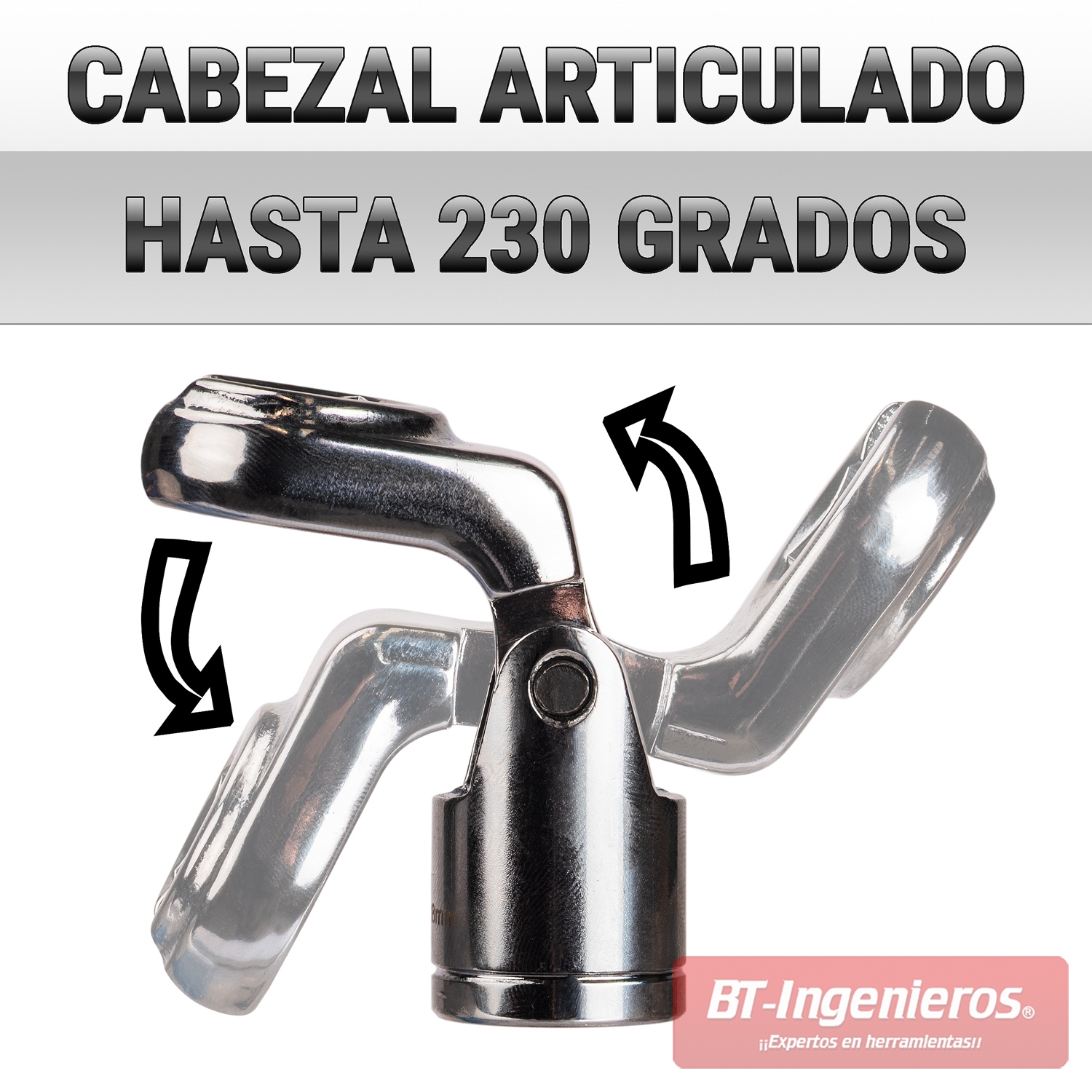

Cada cabezal incorpora una unión articulada capaz de orientarse hasta 230°. Esta movilidad permite adaptar la posición de la carraca cuando el recorrido directo queda bloqueado por otros componentes, soportes, paneles o conductos próximos.

La articulación aporta especialmente valor en zonas profundas o con poco espacio para mover el mango. Antes de aplicar fuerza conviene colocar el cabezal en el ángulo más estable posible y comprobar que la boca permanece completamente apoyada sobre el hexágono. No está confirmado que la articulación disponga de posiciones de bloqueo o retención.

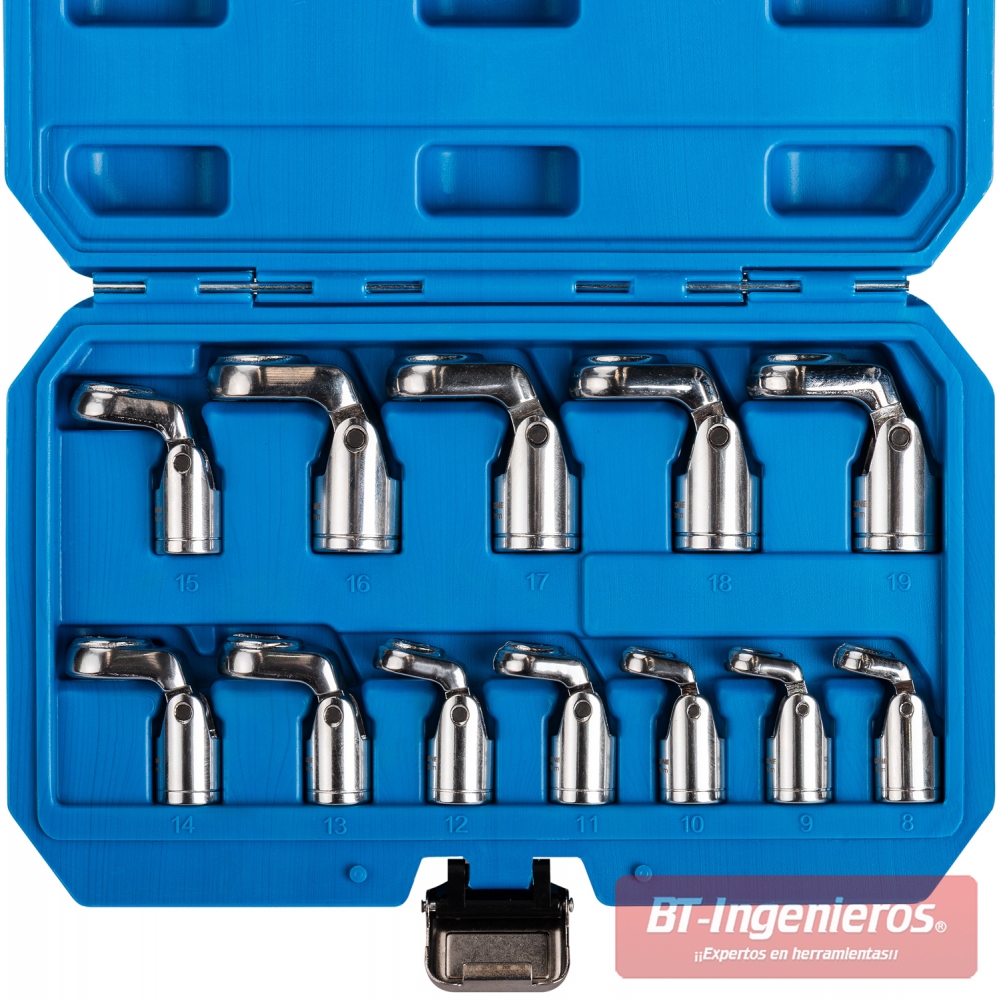

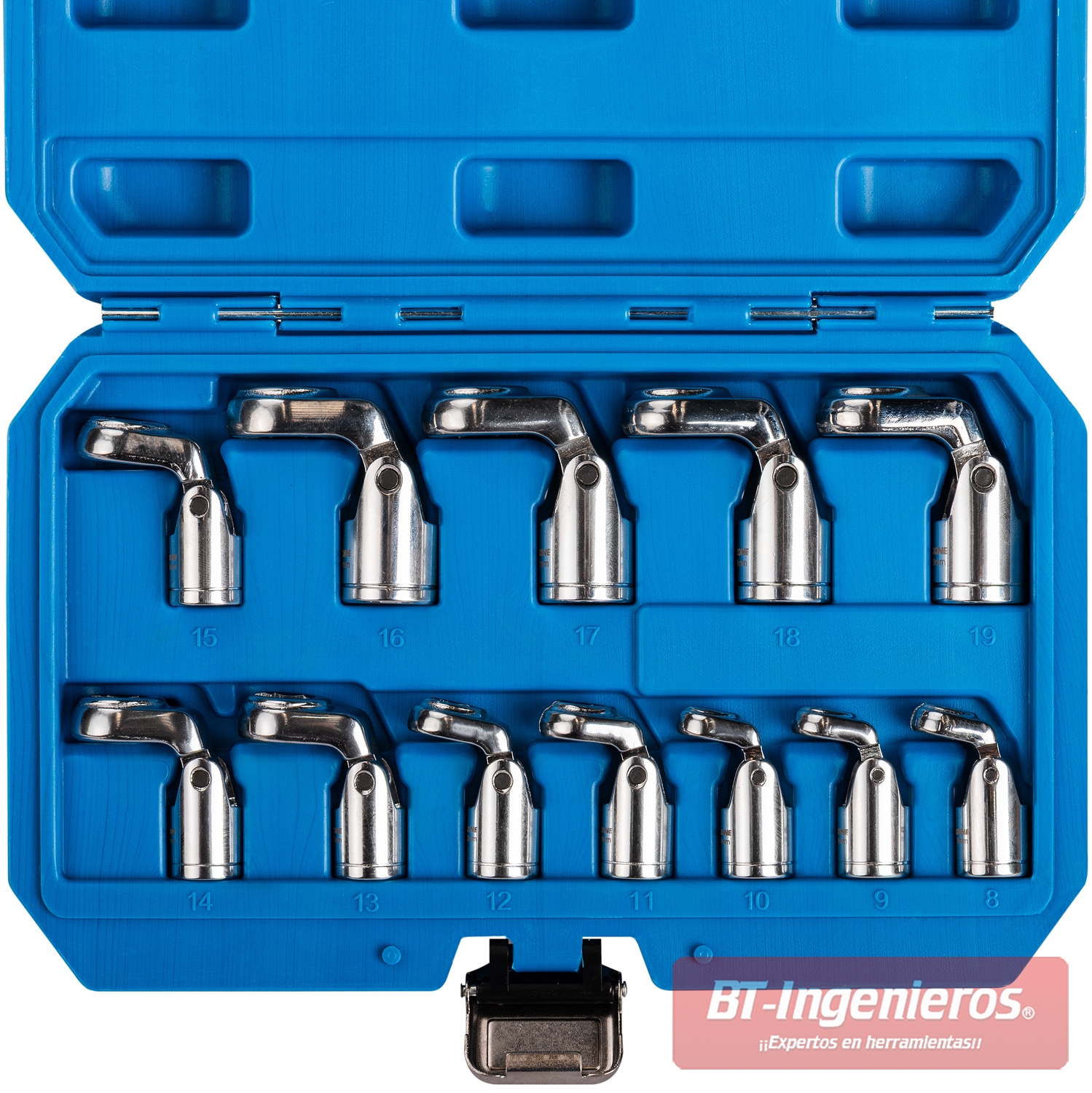

Medidas incluidas

• Cabezal articulado de 8 mm.
• Cabezal articulado de 9 mm.
• Cabezal articulado de 10 mm.
• Cabezal articulado de 11 mm.
• Cabezal articulado de 12 mm.
• Cabezal articulado de 13 mm.
• Cabezal articulado de 14 mm.
• Cabezal articulado de 15 mm.
• Cabezal articulado de 16 mm.
• Cabezal articulado de 17 mm.
• Cabezal articulado de 18 mm.
• Cabezal articulado de 19 mm.

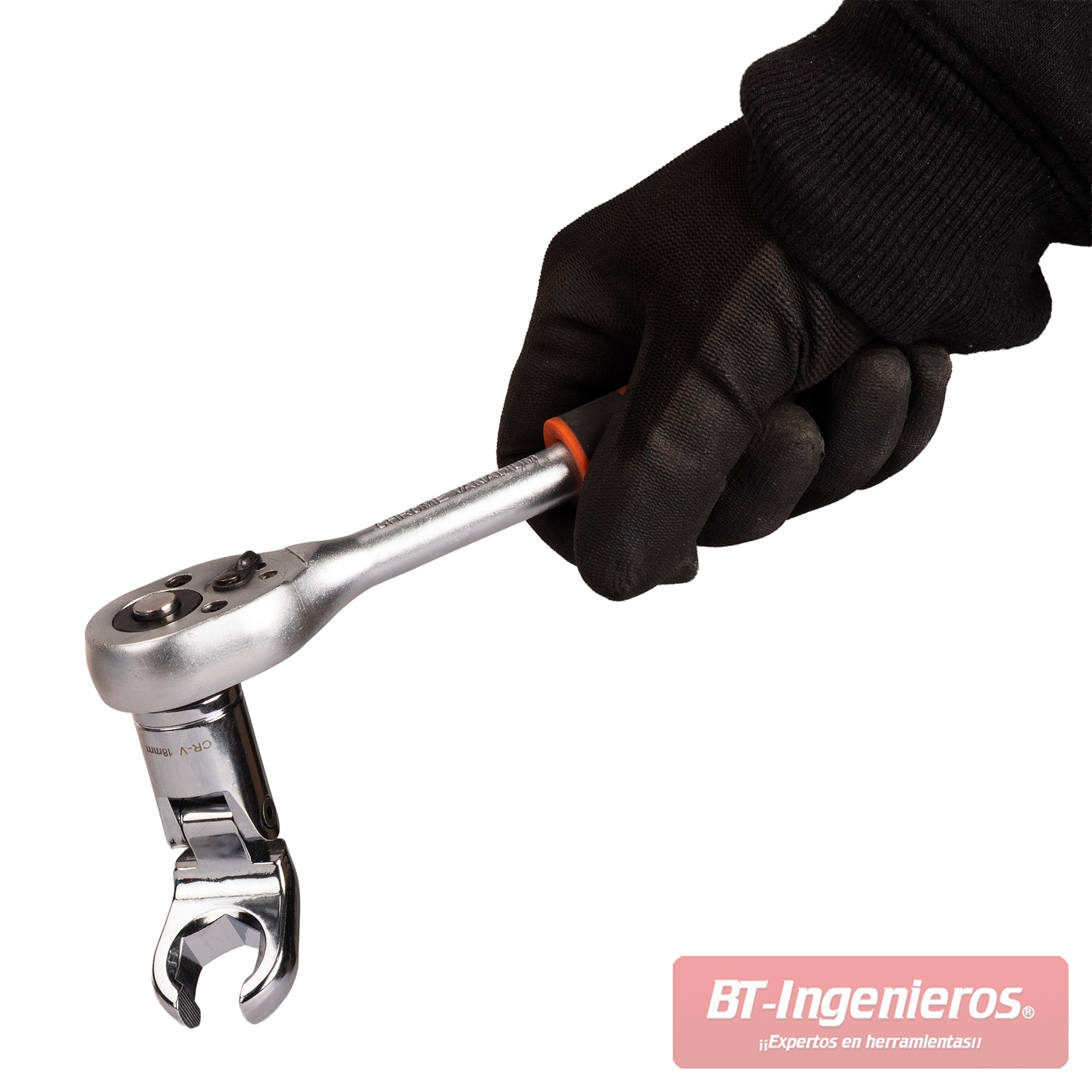

Todos los cabezales utilizan cuadradillo de 3/8". La carraca, los prolongadores y las llaves dinamométricas mostrados en imágenes de uso no forman parte del contenido confirmado.

Aplicaciones recomendadas

• Racores y uniones en tuberías de freno.
• Conexiones de conductos de combustible compatibles.
• Racores de circuitos hidráulicos.
• Conexiones de sistemas de aire acondicionado y climatización.
• Trabajos en automoción, maquinaria y mantenimiento industrial.
• Intervenciones en zonas donde una llave fija no dispone de recorrido suficiente.

La compatibilidad debe verificarse en cada aplicación. Además de la medida del hexágono, deben comprobarse la anchura de la boca abierta, el diámetro exterior de la tubería, el espacio alrededor del racor y el ángulo necesario para accionar la herramienta.

Uso con llave dinamométrica

Cuando un cabezal tipo pata de cuervo se utiliza con una llave dinamométrica, puede modificar la longitud efectiva del conjunto y, por tanto, el par realmente aplicado. Si el cabezal queda alineado con el mango y prolonga su longitud, debe realizarse la corrección correspondiente según las dimensiones y el ángulo de trabajo.

Colocarlo aproximadamente a 90° respecto al eje de la dinamométrica puede reducir la variación de la longitud efectiva, pero la configuración concreta debe comprobarse antes de aplicar un par especificado. La articulación añade otra variable geométrica, por lo que en trabajos críticos se recomienda calcular la corrección y seguir las indicaciones del fabricante de la llave dinamométrica. No debe asumirse que la lectura mostrada equivale siempre al par transmitido al racor.

Recomendaciones de trabajo

• Seleccionar la medida que ajuste sin holgura sobre el racor.
• Introducir la tubería por la abertura sin forzarla ni doblarla.
• Comprobar el asentamiento completo antes de aplicar esfuerzo.
• Orientar la articulación para mantener el cabezal estable y alineado.
• Aplicar fuerza progresiva, especialmente sobre racores pequeños o deteriorados.
• No utilizar con herramientas de impacto sin confirmación expresa de compatibilidad.
• Aplicar la corrección necesaria cuando se utilice una llave dinamométrica.

Datos técnicos

• Referencia: BT17593.
• Tipo: cabezales articulados abiertos para racores.
• Número de piezas: 12 cabezales.
• Medidas: 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18 y 19 mm.
• Cuadradillo: 3/8".
• Ángulo máximo de articulación indicado: 230°.
• Material: acero al cromo vanadio.
• Diseño: boca abierta tipo pata de cuervo.
• Aplicaciones indicadas: frenos, combustible, hidráulica y aire acondicionado.

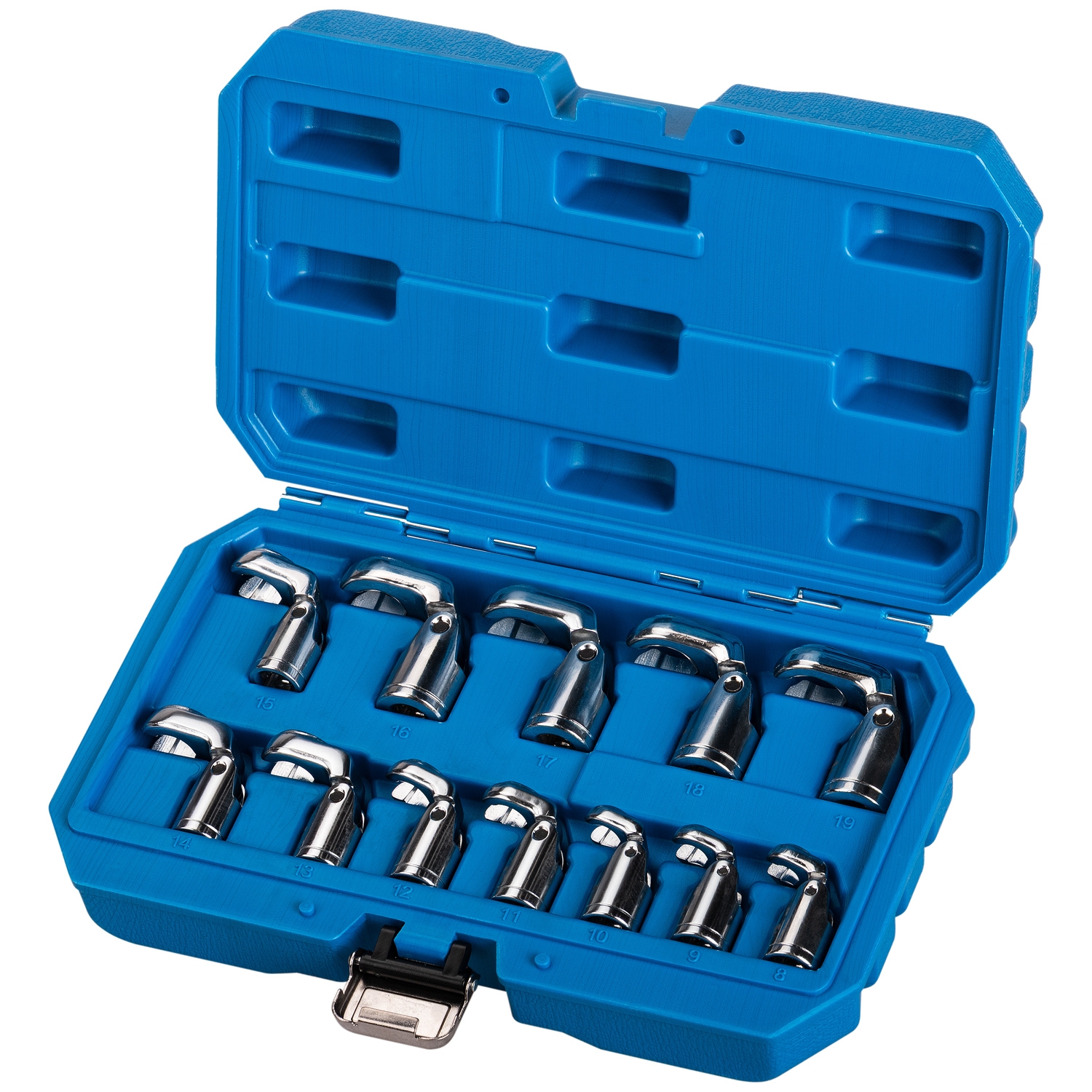

• Presentación: maletín rígido incluido.
• Dimensiones indicadas del embalaje: 27 × 18 × 7 cm.
